7 Programación: Funciones auxiliares 130
Avance en arcos de círculo: M109/M110/M111
Comportamiento standard
El TNC relaciona la velocidad de avance programada respecto a la
trayectoria del centro de la herramienta,
Comportamiento en arcos de círculo con M109
El TNC mantiene constante el avance de la cuchilla de la hta. en los
mecanizados interiores y exteriores de los arcos de círculo.
Comportamiento en arcos de círculo con M110
El TNC mantiene constante el avance en el mecanizado interior de
arcos de círculo. En un mecanizado exterior de arcos de círculo, no
actua ningún ajuste del avance.
M110 también actúa en los mecanizados interiores de
arcos de círculo con ciclos de contorneado.
Activación
M109 y M110 actuan al principio de la frase.
M109 y M110 se anulan con M111.
Cálculo previo del contorno con corrección de radio
(LOOK AHEAD): M120
Comportamiento standard
Cuando el radio de la herramienta es mayor a un escalón del
contorno con corrección de radio, el TNC interrumpe la ejecución
del programa e indica un aviso de error. M97 (véase ”Mecanizado
de pequeños escalones: M97”) impide el aviso de error, pero causa
una marca en la pieza y además desplaza la esquina.

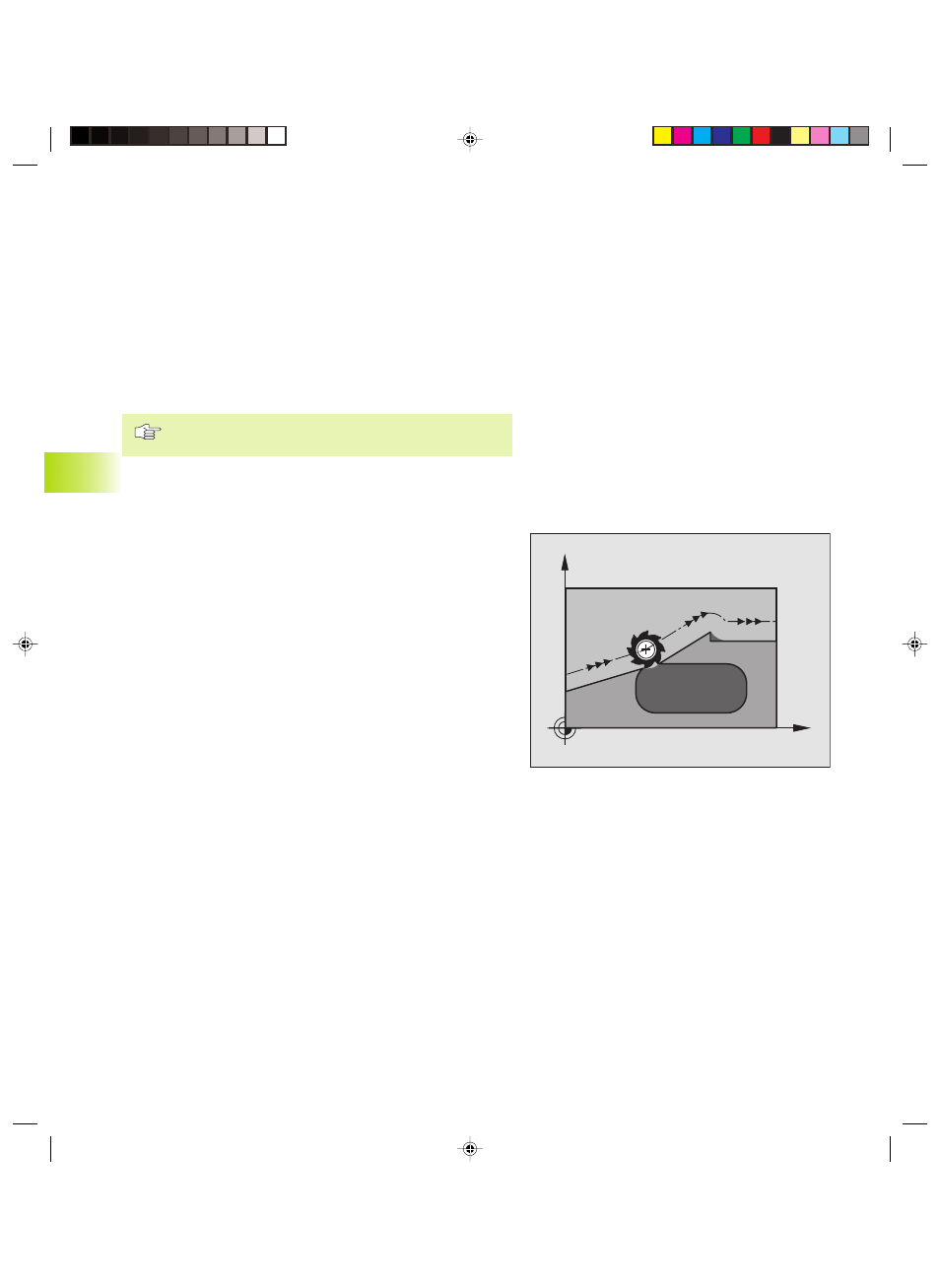

En los rebajes pueden producirse daños en el contorno. Véase la
figura de la derecha.
Comportamiento con M120
El TNC comprueba los rebajes y salientes de un contorno con
corrección de radio y hace un cálculo previo de la trayectoria de la
herramienta a partir de la frase actual. No se mecanizan las zonas en
las cuales la hta. puede perjudicar el contorno (representadas en la
figura de la derecha en color oscuro). M120 también se puede
emplear para realizar la corrección de radio de la hta. en los datos
de la digitalización o en los datos elaborados en un sitema de
programación externo. De esta forma se pueden compensar
desviaciones del radio teórico de la herramienta.
El número de frases (máximo 99) que el TNC calcula previamente
se determina con LA (en inglés Look Ahead: preveer) detrás de
M120. Cuanto mayor sea el número de frases preseleccionadas
que el TNC debe calcular previamente, más lento será el proceso
de las frases.
X
Y
7.4 F
unciones auxiliar
es según el tipo de tr
a
y
ect
or
ia
