171
TNC 410, TNC 426, TNC 430 de HEIDENHAIN
ú

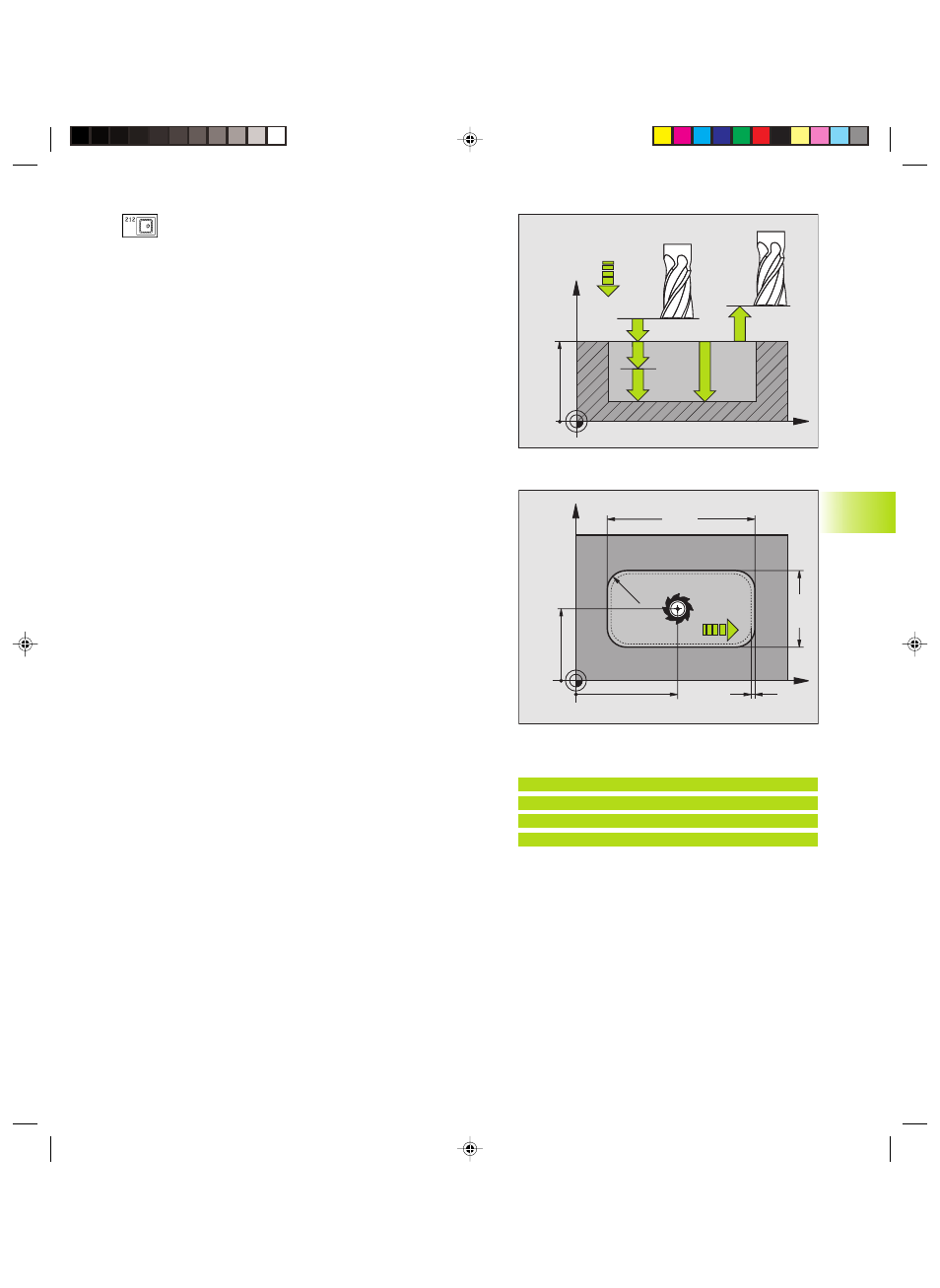

Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú
Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base de la cajera
ú
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando la hta. penetra en la pieza, introducir un valor
pequeño, para una profundización en vacio introducir
un valor mayor
ú
Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
ú
Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú
2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú
Centro 1er eje Q216 (valor absoluto): Centro de la cajera
en el eje principal del plano de mecanizado
ú
Centro 2º eje Q217 (valor absoluto): Centro de la cajera
en el eje transversal del plano de mecanizado
ú
Longitud lado 1 Q218 (valor incremental): Longitud de la
cajera, paralela al eje principal del plano de mecanizado
ú
Longitud lado 2 Q219 (valor incremental): Longitud de la
cajera, paralela al eje transversal del plano de
mecanizado
ú
Radio de la esquina Q220: Radio de la esquina de la
cajera. Si no se indica nada, el TNC programa el radio
de la esquina igual al radio de la hta.
ú
Sobremedida 1er eje Q221 (valor incremental):
Sobremedida en el eje principal del plano de
mecanizado, referido a la longitud de la cajera
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Ejemplo de frase NC:
N34 G212 Q200=2 Q201=-20 Q206=150
Q202=5 Q207=500 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q218=80 Q219=60
Q220=5 Q221=0*
