33 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
Sistema de referencia
Con un sistema de referencia se determinan claramente posiciones
en el plano o en el espacio. La indicación de una posición se refiere
siempre a un punto fijo y se describe mediante coordenadas.
En el sistema cartesiano están determinadas tres direcciones como
ejes X, Y y Z. Los ejes son perpendiculares entre si y se cortan en un
punto llamado punto cero. Una coordenada indica la distancia al punto
cero en una de estas direcciones. De esta forma una posición se
describe en el plano mediante dos coordenadas y en el espacio
mediante tres.
Las coordenadas que se refieren al punto cero se denominan
coordenadas absolutas. Las coordenadas incrementales se refieren a
cualquier otra posición (punto de referencia) en el sistema de
coordenadas. Los valores de coordenadas relativos se denominan
también coordenadas incrementales.
Sistemas de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán referirse
generalmente respecto al sistema de coordenadas cartesianas. El

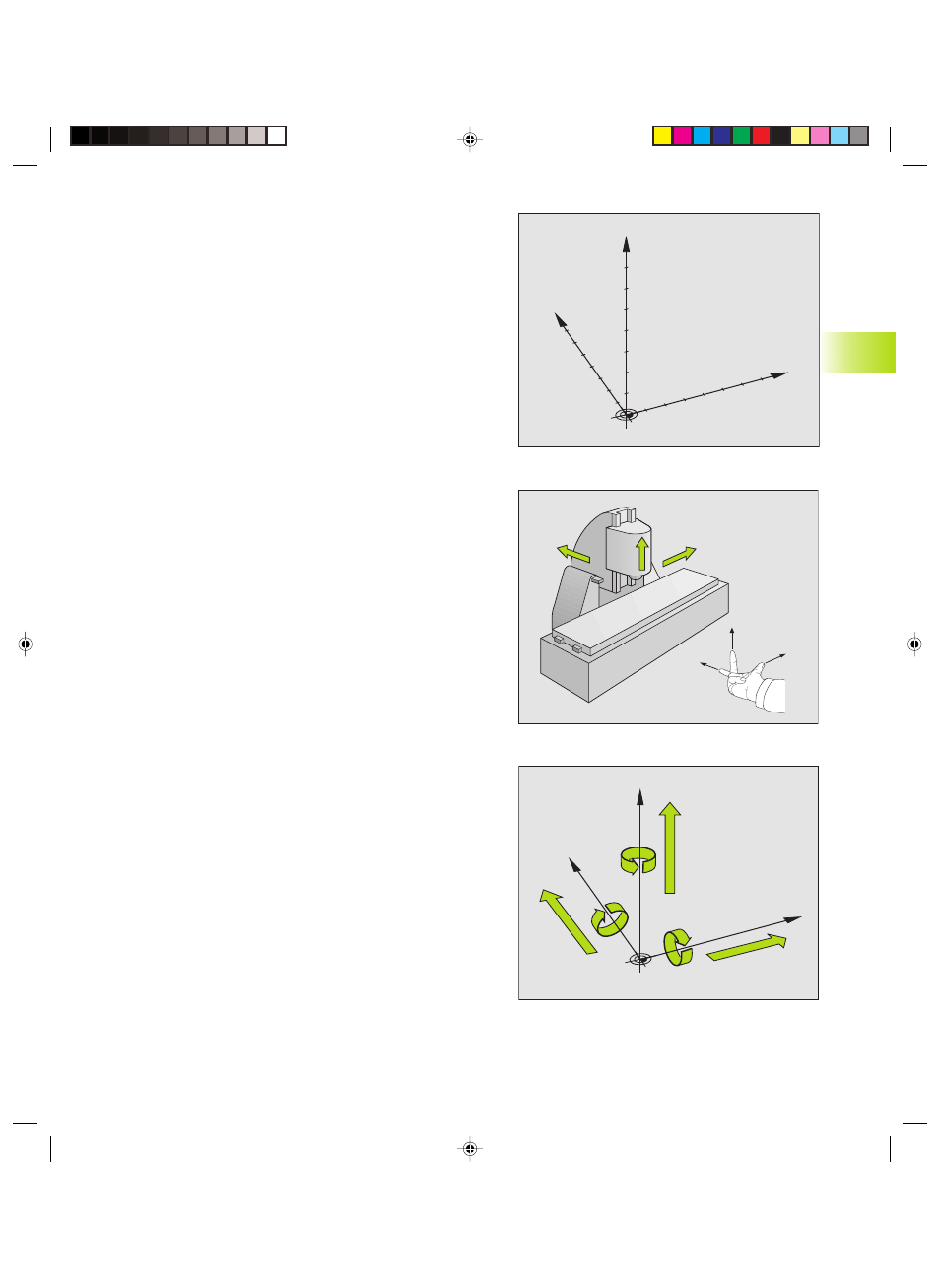

dibujo de la derecha indica como están asignados los ejes de la
máquina en el sistema de coordenadas cartesianas. La regla de los
tres dedos de la mano derecha sirve como orientación: Si el dedo del
medio indica en la dirección del eje de la herramienta desde la pieza
hacia la herramienta, está indicando la dirección Z+, el pulgar la
dirección X+ y el índice la dirección Y+.
El TNC 410 puede controlar un máximo de 4 ejes, el TNC 426 un
máximo de 5 ejes y el TNC 430 un máximo de 9 ejes. Además de los
ejes principales X, Y y Z, existen también ejes auxiliares paralelos U, V
y W. Los ejes giratorios se caracterizan mediante A, B y C. En la
figura de abajo a la derecha se muestra la asignación de los ejes
auxiliares o ejes giratorios respecto a los ejes principales.
4.1 Pr
incipios básicos
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
