36 4 Programación: Principios básicos, gestión de ficheros,
ayudas de programación, gestión de palets
Y
X
Z
Selección del punto de referencia
En el plano de una pieza se indica un determinado elemento de la
pieza como punto de referencia absoluto (punto cero), casi siempre
una esquina de la pieza. Al fijar el punto de referencia primero hay que
alinear la pieza según los ejes de la máquina y colocar la herramienta
para cada eje, en una posición conocida de la pieza. Para esta
posición se fija la visualización del TNC a cero o a un valor de posición
predeterminado. De esta forma se le asigna a la pieza el sistema de
referencia, válido para la visualización del TNC o para su programa de
mecanizado.
Si en el plano de la pieza se indican puntos de referencia relativos,
sencillamente se utilizaran los ciclos para la traslación de
coordenadas. Véase el capítulo “8.8 Ciclos para la traslación de
coordenadas“.
Cuando el plano de la pieza no está acotado, se selecciona una
posición o una esquina de la pieza como punto de referencia, desde la
cual se pueden calcular de forma sencilla las cotas de las demás
posiciones de la pieza.
Los puntos de referencia se pueden fijar de forma rápida y sencilla
mediante un palpador 3D de HEIDENHAIN. Véase el capítulo “12.2
Fijación del punto de referencia con palpadores 3D“.

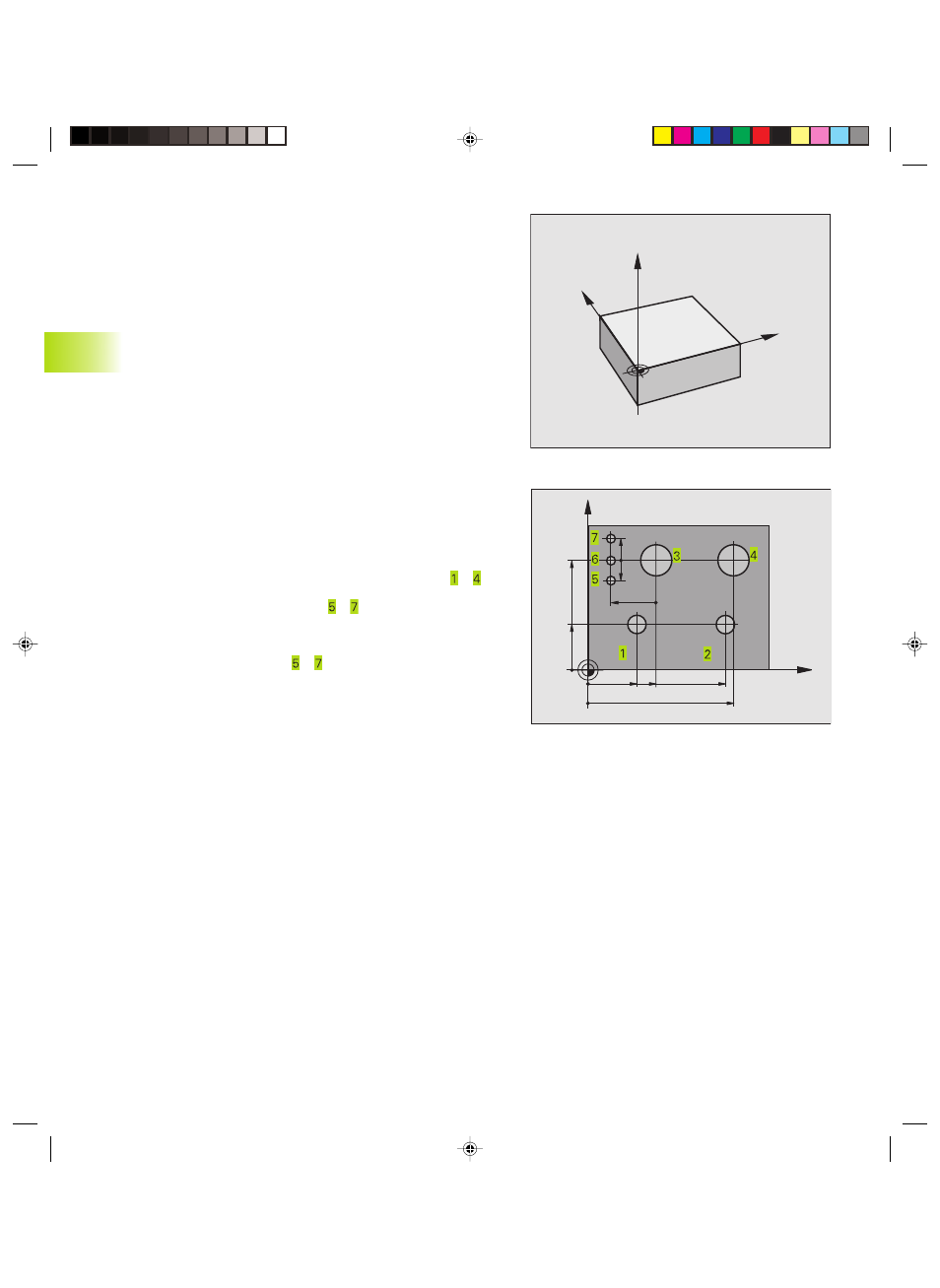

Ejemplo
En el plano de la pieza a la derecha se indican los taladros ( a ),
cuyas cotas se refieren a un punto de referencia absoluto con las
coordeandas X=0 Y=0. Los taladros ( a ) se refieren a un punto de
referencia relativo con las coordenadas absolutas X=450 Y=750. Con
el ciclo DESPLAZAMIENTO DEL PUNTO CERO se puede desplazar
de forma provisional el punto cero a la posición X=450, Y=750 para
poder programar los taladros ( a ) sin más cálculos.
4.1 Pr
incipios básicos
X
Y
325
320
0
450 900
950
150
-150
750
0
300
±
0,
1
