113 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
Y
X
Z
25=J
40=I
5
270°
R3
6.5 Tipos
de
tr
a
y
ect
o
ria - Coor
denadas polar
es

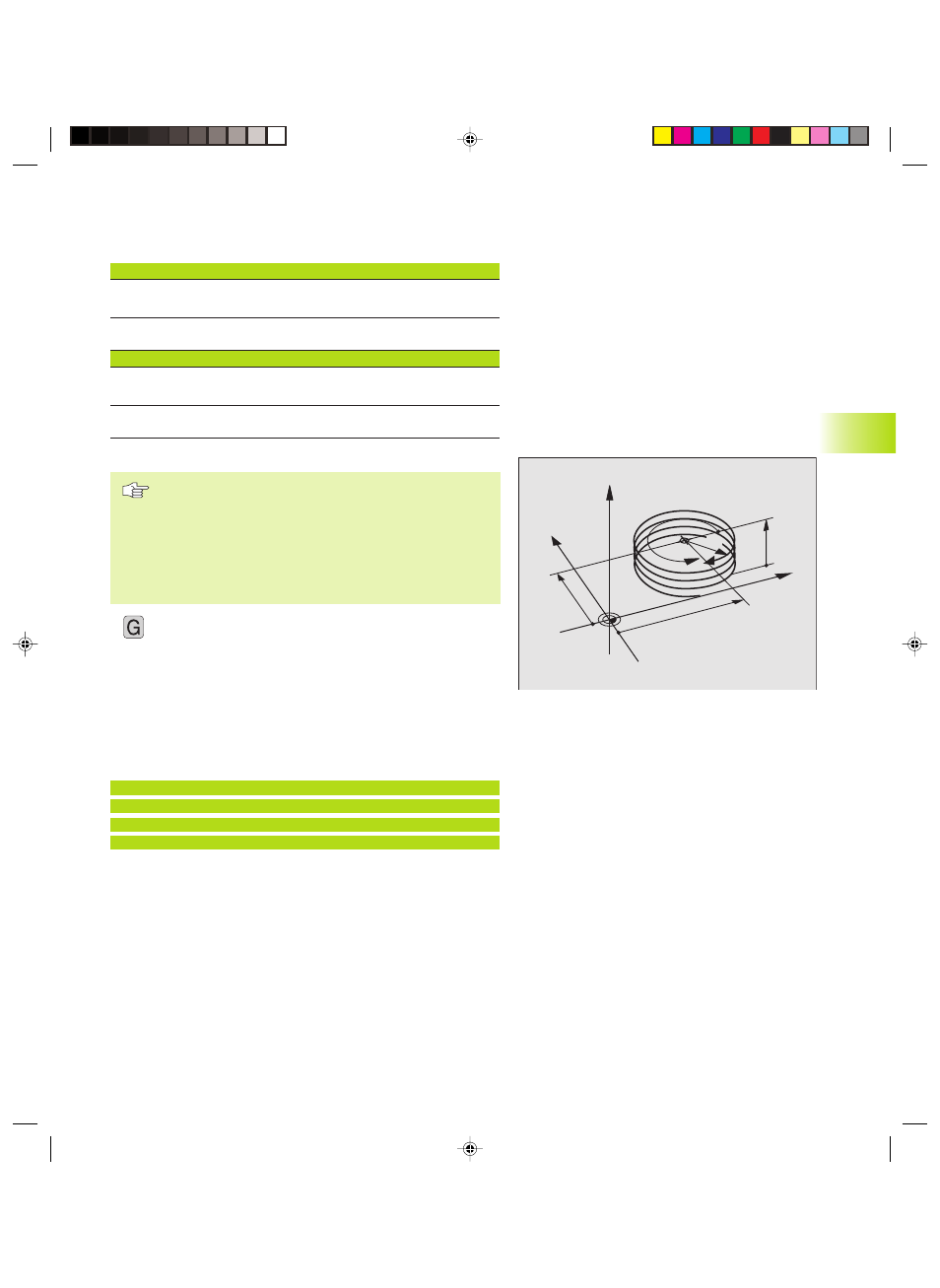

Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el sentido
de giro y la corrección de radio para determinadas formas:
Roscado int. Direcc. mecaniz. Sent. giro Corrección radio
a derechas Z+ G13 G41
a izquierdas Z+ G12 G42
a derechas Z– G12 G42
a izquierdas Z– G13 G41
Roscado exterior
a derechas Z+ G13 G42
a izquierdas Z+ G12 G41
a derechas Z– G12 G41
a izquierdas Z– G13 G42
Programación de una hélice
Se introducen el sentido de giro y el ángulo total G91 H en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
Para el ángulo total, G91 H se puede programar con un valor
comprendido entre –5400° y +5400°. Si el roscado es de más
de 15 pasos, la hélice se programa con una repetición parcial
del programa.
(Véase el capítulo “9.2 Repeticiones parciales del programa“)
12 ú Angulo H en coordenadas polares: Introducir el ángulo
total en incremental (G91), según el cual la hta. se
desplaza sobre la hélice. Después de introducir el ángulo
se selecciona el eje de la hta. con las teclas de los ejes.
ú Introducir las coordenadas para la altura de la hélice en
incremental
ú Introducir la corrección de radio
G40/G41/G42 según la tabla arriba a la izquierda
Ejemplo de frases NC
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 R+3 H+270 *
N150 G12 G41 G91 H-1800 Z+5 F+50 *
