91 TNC 410, TNC 426, TNC 430 de HEIDENHAIN

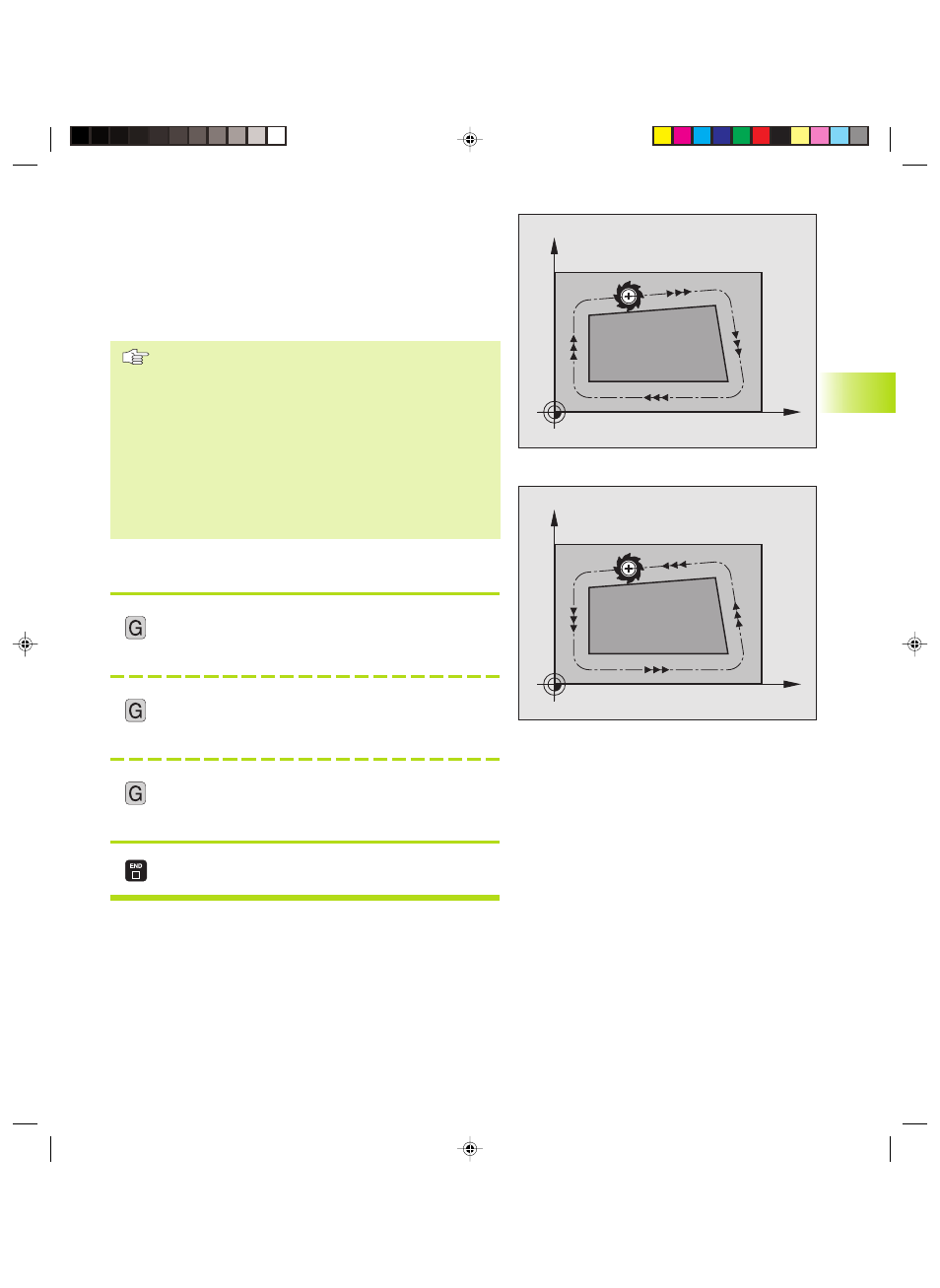

Tipos de trayectoria con corrección de radio: G41 y G42
G41
La herramienta se desplaza por la izquierda del contorno
G42 La herramienta se desplaza por la derecha del contorno
En este caso el centro de la hta. queda separado del contorno a la
distancia del radio de dicha hta. Derecha e izquierda indica la posición
de la hta. respecto a la pieza según el sentido de desplazamiento.
Véase las figuras de la página siguiente.
Entre dos frases de programa con diferente corrección de
radio G41 y G42, debe programarse por lo menos una frase
sin corrección de radio con G40.
La corrección de radio está activada hasta la próxima frase
en que se varíe dicha corrección y desde la frase en la cual
se programa por primera vez.
En la primera frase con corrección de radio G41/G42 y al
cancelar dicha corrección con G40, el TNC posiciona la
herramienta siempre perpendicularmente sobre el punto de
arranque o el punto final. La herramienta se posiciona delante
del primer punto del contorno o detrás del último punto del
contorno para no dañar al mismo.
Introducción de la corrección de radio
La corrección de radio se programa en una frase G01:
<
41 Desplazamiento de la hta. por la izquierda del
contorno programado: Seleccionar la función G41
o
42 Desplazamiento de la hta. por la derecha del
contorno programado: Seleccionar la función G42
o
40 Desplazamiento de la hta. sin corrección de radio
o eliminar la corrección: Seleccionar la función
G40
Finalizar la frase: Pulsar la tecla END
5.3 Cor
rección de la her
ramienta
X
Y
G41
X
Y
G42
