104 6 Programación: Contornos

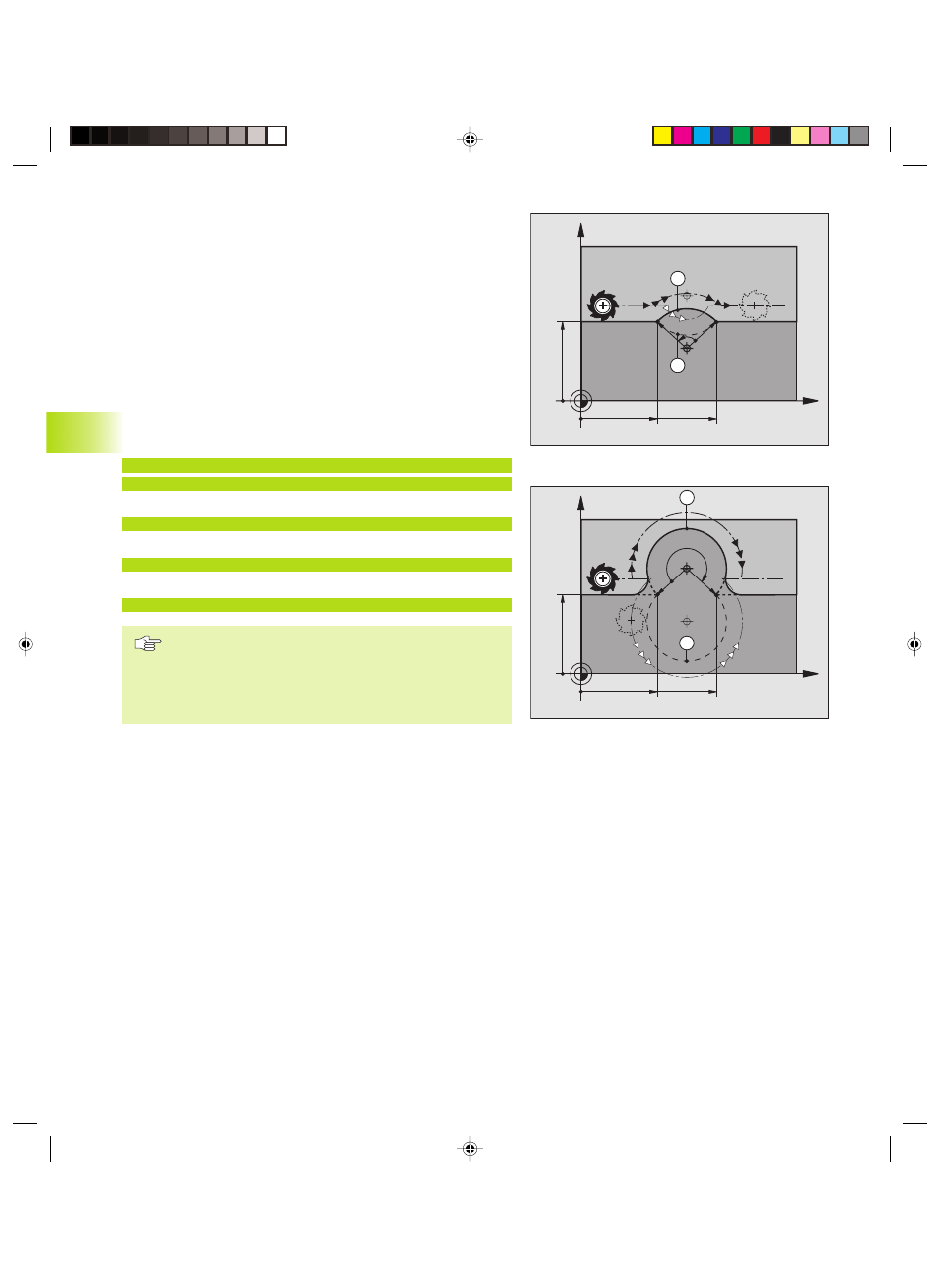

Angulo central CCA y radio del arco de círculo R
El punto de partida y el punto final del contorno se pueden unir entre sí
mediante cuatro arcos de círculo diferentes con el mismo radio:
Arco de círculo pequeño: CCA<180°
El radio tiene signo positivo R>0
Arco de círculo grande: CCA>180°
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro G02 (con corrección de radio G41)
Concavo: Sentido de giro G03 (con corrección de radio G41)
Ejemplo de frases NC
Véase las figuras de la derecha.
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (Arco 1)
o
N110 G03 X+70 Y+40 R+20 * (Arco 2)
o
N110 G02 X+70 Y+40 R-20 * (Arco 3)
o
N110 G03 X+70 Y+40 R-20 * (Arco 4)
La distancia del punto de partida al punto final del círculo
no puede ser mayor al diámetro del círculo.
El radio máximo puede ser de 99 999 mm
(TNC 410: 9999 mm).
Se pueden emplear ejes angulares A, B y C.
6.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
X
Y
ZW
R R
40
40 70
1
2
G03
G02
X
Y
40
40 70
G03
4
ZW
3
R R
G02
