8 Programación: Ciclos 146

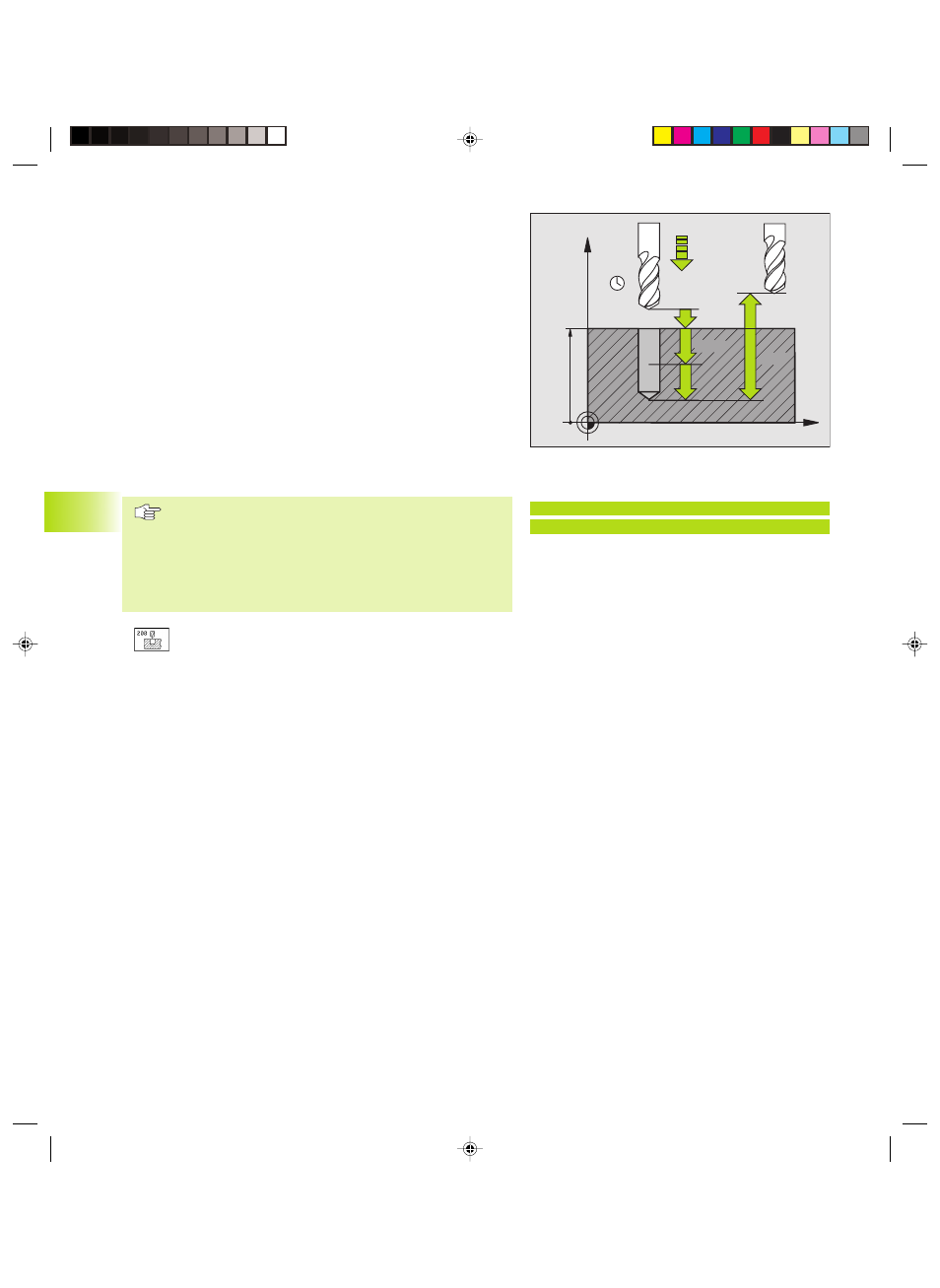

TALADRAR (ciclo G200)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta la primera
profundidad de pasada
3 El TNC retira la herramienta en marcha rápida a la distancia de
seguridad, espera allí si se ha programado, y a continuación se
desplaza de nuevo en marcha rápida
a la primera profundidad de pasada
4 A continuación la hta. taladra con el avance F programado hasta la
siguiente profundidad de pasada
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
profundidad de taladrado programada
6 Desde la base del taladro la herramienta se desplaza en marcha
rápida a la distancia de seguridad o si se ha programado
a la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el plano de mecanizado con
corrección de radio G40.
El signo del parámetro profundidad determina la
dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base del taladro (extremo del
cono del taladro)
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
■ La profundidad de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
La profundidad no tiene porque ser múltiplo de la
profundidad de pasada
ú Tiempo de espera arriba Q210: Tiempo en segundos que
espera la hta. a la distancia de seguridad, después de
que el TNC la ha retirado del taladro para desahogar la
viruta
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.3 Ciclos de taladrado
Ejemplo de frase NC:
N70 G200 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50*
