213 TNC 410, TNC 426, TNC 430 de HEIDENHAIN
Cilindro sujeto en el centro de la mesa
giratoria
El punto de ref. está en el centro de la mesa
giratoria

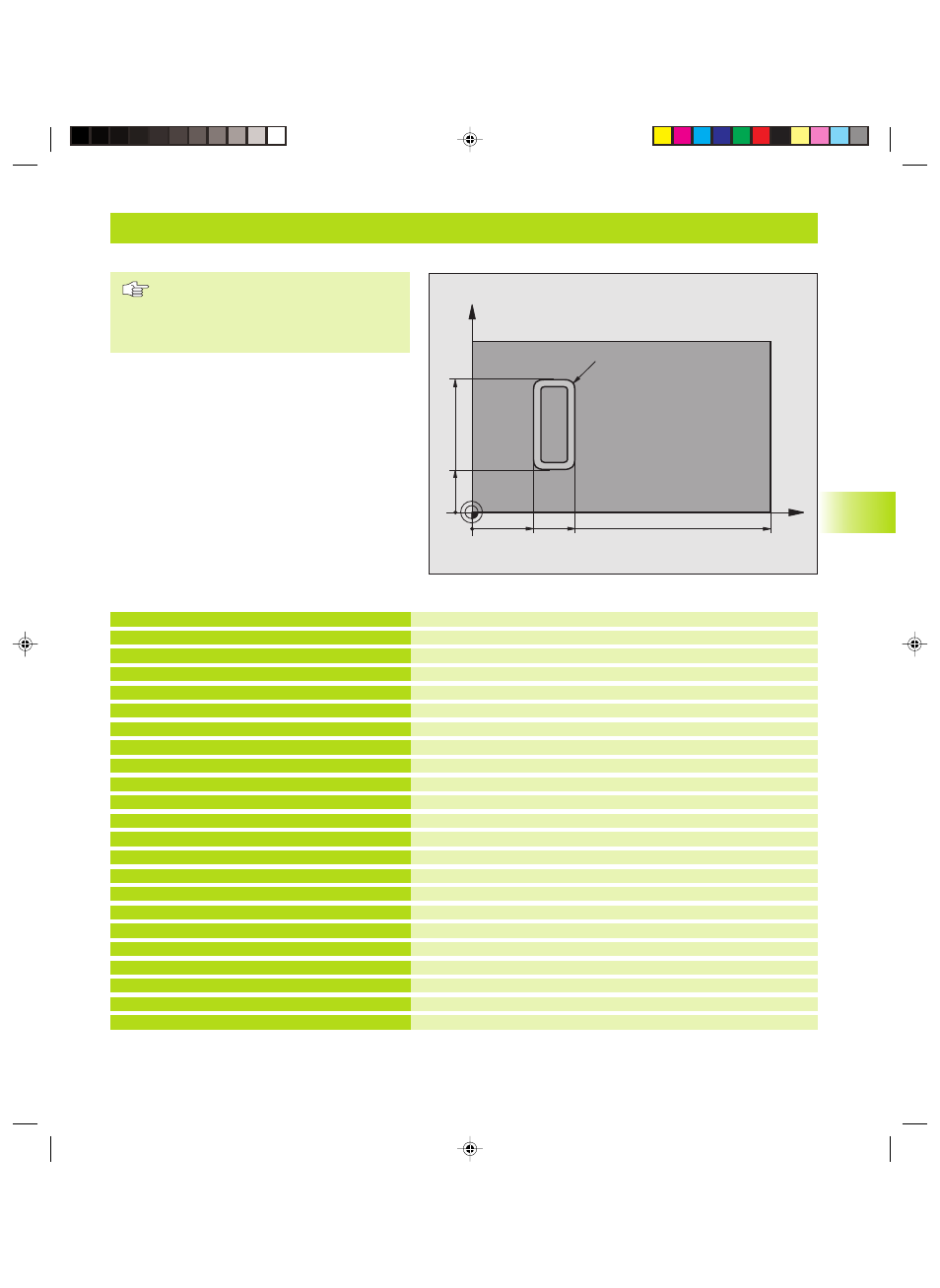

Ejemplo: Superficie cilíndrica
Definición de la herramienta
Llamada a la hta. , eje de la hta. Y
Retirar la herramienta
Determinar el subprograma del contorno
Determinar los parámetros del mecanizado
Posicionamiento previo de la mesa giratoria
Llamada al ciclo
Retirar la herramienta, final del programa
Subprograma del contorno
Indicaciones en el eje giratorio en grados;
Cotas del plano calculadas de mm a grados (157 mm = 360°)
%C27 G71 *
N10 G99 T1 L+0 R+3,5 *
N20 T1 G18 S2000 *
N30 G00 G40 G90 Y+250 *
N40 G37 P01 1 *
N50 G127 Q1=-7 Q3=+0 Q6=+2 Q10=+4
Q11=100 Q12=250 Q16=25 *
N60 C+0 M3 *
N70 G79 *
N80 G00 G90 Y+250 M2 *
N90 G98 L1 *
N100 G01 G41 C+91,72 Z+20 *
N110 C+114,65 Z+20 *
N120 G25 R7,5 *
N130 G91 Z+40 *
N140 G90 G25 R7,5 *
N150 G91 C-45,86 *
N160 G90 G25 R7,5 *
N170 Z+20 *
N180 G25 R7,5 *
N190 C+91,72 *
N200 G98 L0 *
N999999 %C27 G71 *
C
Z
157
60
30
20
R7,5
50
8.7
Ciclos SL gr
upo II (ex
cept
o
TNC 41
0)
