12 Palpadores 3D 304
Fijar puntos de ref. mediante taladros
(excepto TNC 410)

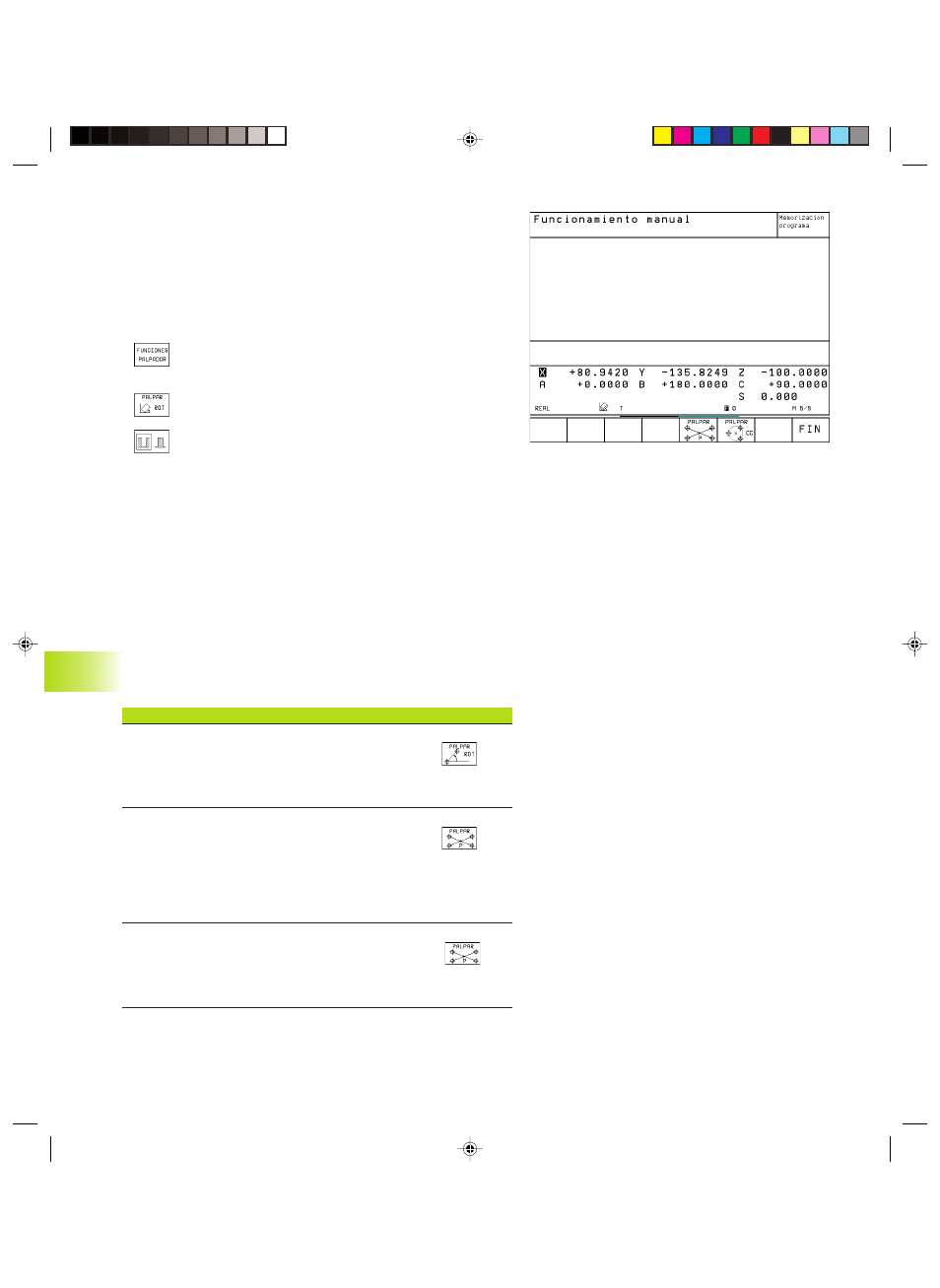

En una segunda carátula de softkeys se encuentran las softkeys que
se emplean para la fijación del punto de referencia mediante taladros
o islas circulares.
Determinar si se palpa un taladro o una isla circular
ú Seleccionar la función de palpación: Pulsar la softkey
FUNCIONES PALPADOR, conmutar la carátula de
softkeys
ú Seleccionar la función de palpación para taladros: P.ej.
pulsar la softkey PALPAR ROT
ú Seleccionar taladros o islas circulares: El elemento
activado esta recuadrado
Palpar taladros
Se realiza un posicionamiento previo aproximadamente en el centro
del taladro. Después de accionar el pulsador externo de arranque
START se palpan automáticamente cuatro puntos de la pared del
taladro.
A continuación desplazar el palpador hasta el siguiente taladro y
palpar de igual forma. Repetir este proceso hasta que hayan sido
palpados todos los taladros para la determinación del punto de
referencia.
Palpar islas circulares
Posicionar el palpador cerca del primer punto de palpación de la isla
circular. Seleccionar la dirección de palpación mediante softkey,
ejecutar el proceso de palpación con el pulsador externo de arranque
START. Repetir el proceso cuatro veces en total.
Empleo Softkey
Giro básico mediante 2 taladros:
El TNC calcula el ángulo entre
la recta que une los puntos centrales de los taladros
y una posición nominal (eje de referencia angular)
Punto de referencia a través de 4 taladros:
El TNC calcula el punto de intersección de las rectas
de unión de los dos primeros y de los dos últimos
taladros palpados. Para ello palpar en cruz
(como se representa en la softkey), ya que sino
el TNC calcula mal el punto de referencia
Punto central del círculo mediante 3 taladros:
El TNC calcula una trayectoria circular en la que se
encuentran los tres taladros y calcula un punto
central del círculo para la trayectoria circular.
12.2 Fijación del punt
o de r
e
fe
rencia con palpador
es 3D
