8 Programación: Ciclos 148

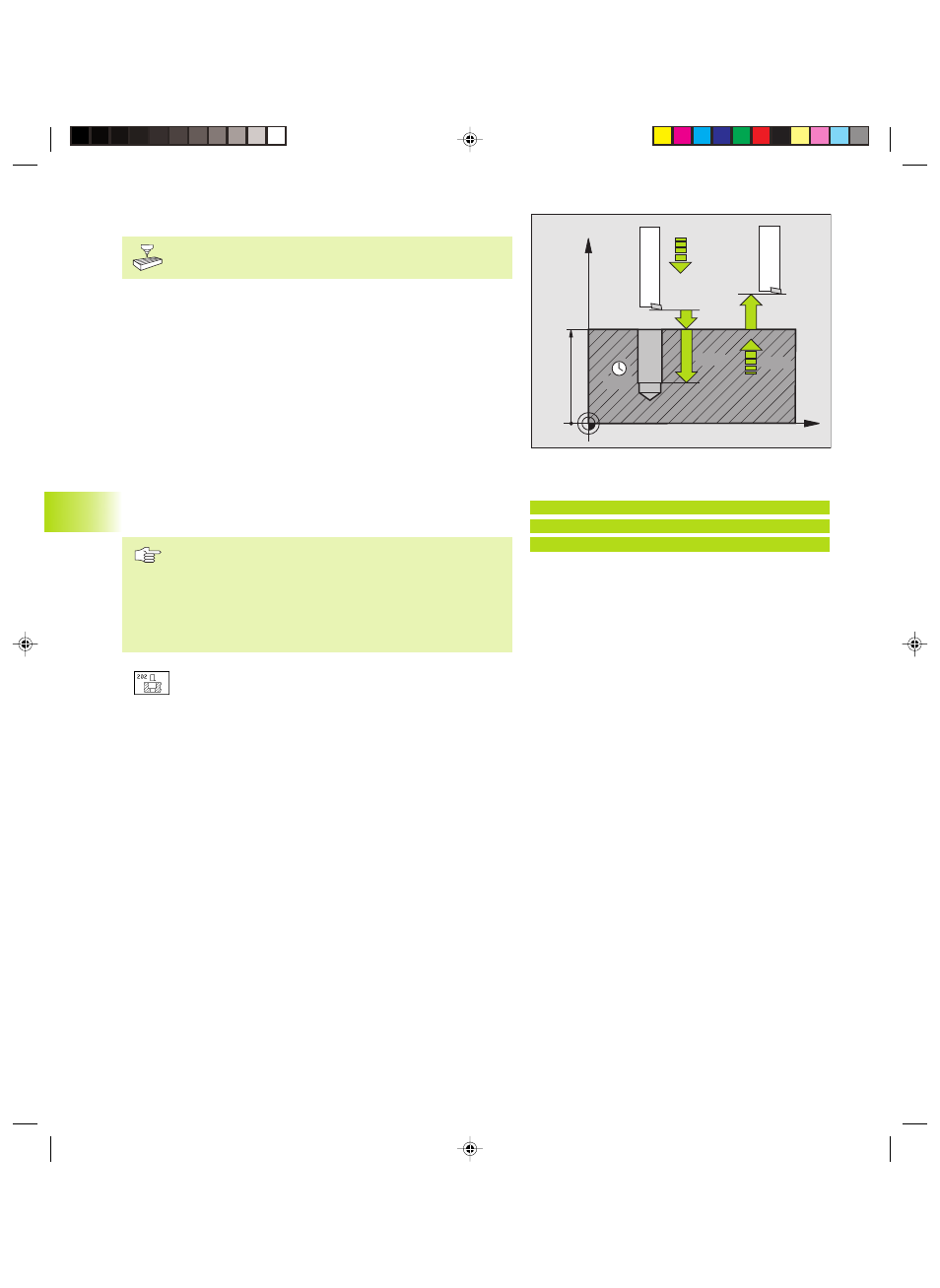

MANDRINADO (ciclo G202)
El constructor de la máquina prepara la máquina y el TNC
para el ciclo 202.
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida a
la distancia de seguridad programada sobre la superficie de la
pieza
2 La hta. taladra con el avance de taladrado hasta la profundidad
programada
3 La hta. espera en la base del taladro, si se ha programado un
tiempo para girar libremente.
4 A continuación el TNC realiza una orientación del cabezal sobre la
posición 0°
5 Si se ha seleccionado el desplazamiento libre, el TNC se desplaza
0,2 mm hacia atrás en la dirección programada (valor fijo)
6 A continuación, el TNC retira la hta. con el avance de retroceso a
la distancia de seguridad, y desde allí, si se ha programado, en
marcha rápida a la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el plano de mecanizado con
corrección de radio G40.
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre la
superficie de la pieza y la base del taladro
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el mandrinado en mm/
min
ú Tiempo de espera abajo Q211: Tiempo en segundos que
espera la hta. en la base del taladro
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la herramienta al retirarse del
taladro en mm/min. Cuando se programa Q208=0 es
válido el
avance al profundizar
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Ciclos de taladrado
Ejemplo de frase NC:
N90 G202 Q200=2 Q201=-20 Q206=150
Q211=0.5 Q208=500 Q203=+0 Q204=50
Q214=1*
