12 1 Introducción

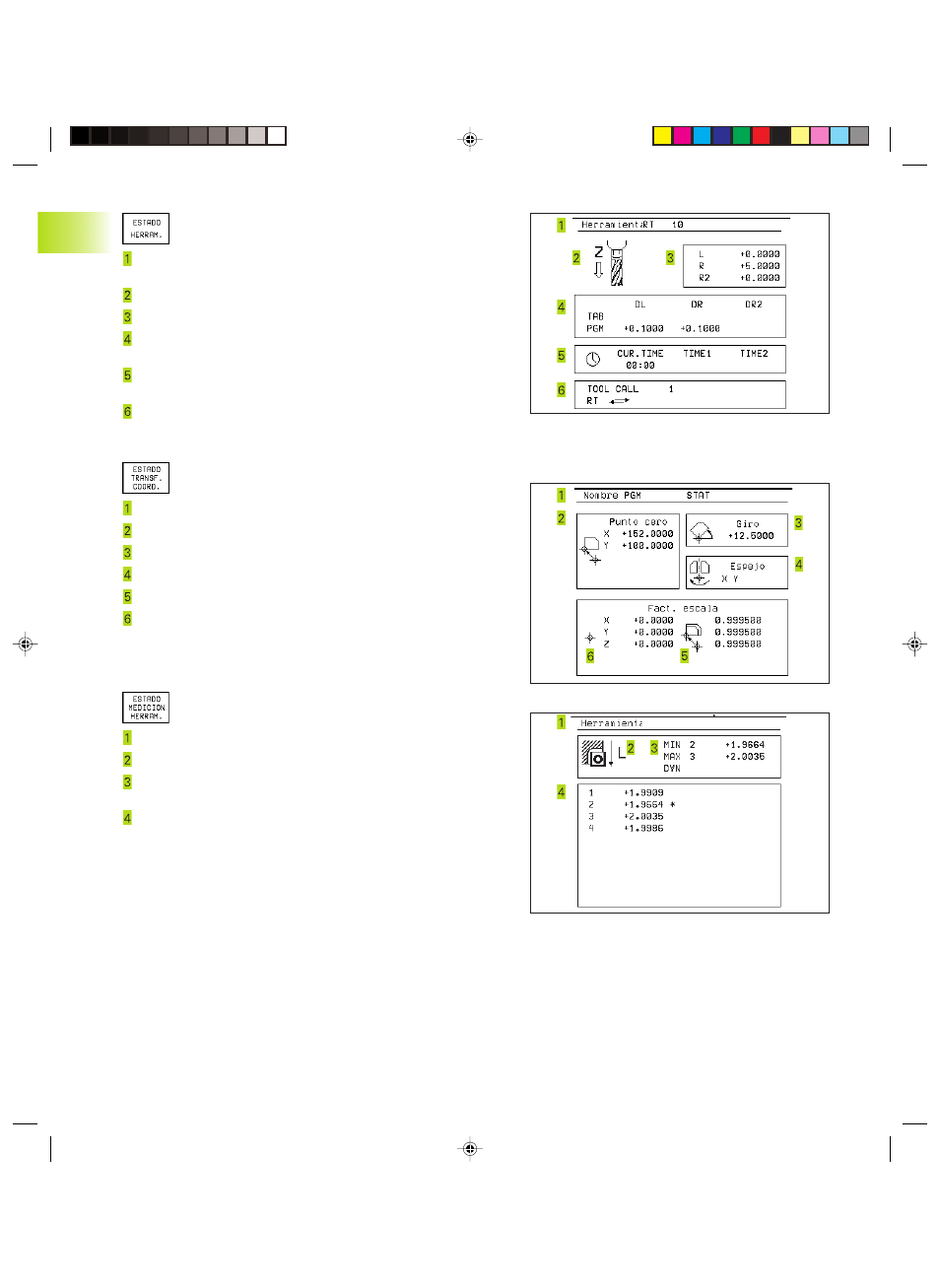

Información sobre las herramientas
Visualización T: Número y nombre de la herramienta
Visualización RT: Número y nombre de la herramienta gemela
Eje de la herramienta
Longitud y radios de la herramienta
Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)
Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)
Visualización de la herramienta activada y de la (siguiente)
herramienta gemela
Traslación de coordenadas
Nombre del programa principal
Desplazamiento del punto cero activado (ciclo 7)
Angulo de giro activado (ciclo 10)
Ejes reflejados (ciclo 8)
Factor(es) de escala activado(s) (ciclos 11 / 26)
Punto central de la escala activada
Véase “8.8 Ciclos para la traslación de coordenadas“
Medición de herramientas
Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la longitud de la hta.
Valores MIN y MAX, medición individual de cuchillas y resultado
de la medición con herramienta girando (DYN)
Número de la cuchilla de la herramienta con su correspondiente
valor de medida
El asterisco que aparece detrás del valor de medición indica que
se ha sobrepasado la tolerancia de la tabla de herramientas.
1
.4
V
isualizaciones de estados
