29.6 620RE y 620RE4: Colocación del
elemento tubular

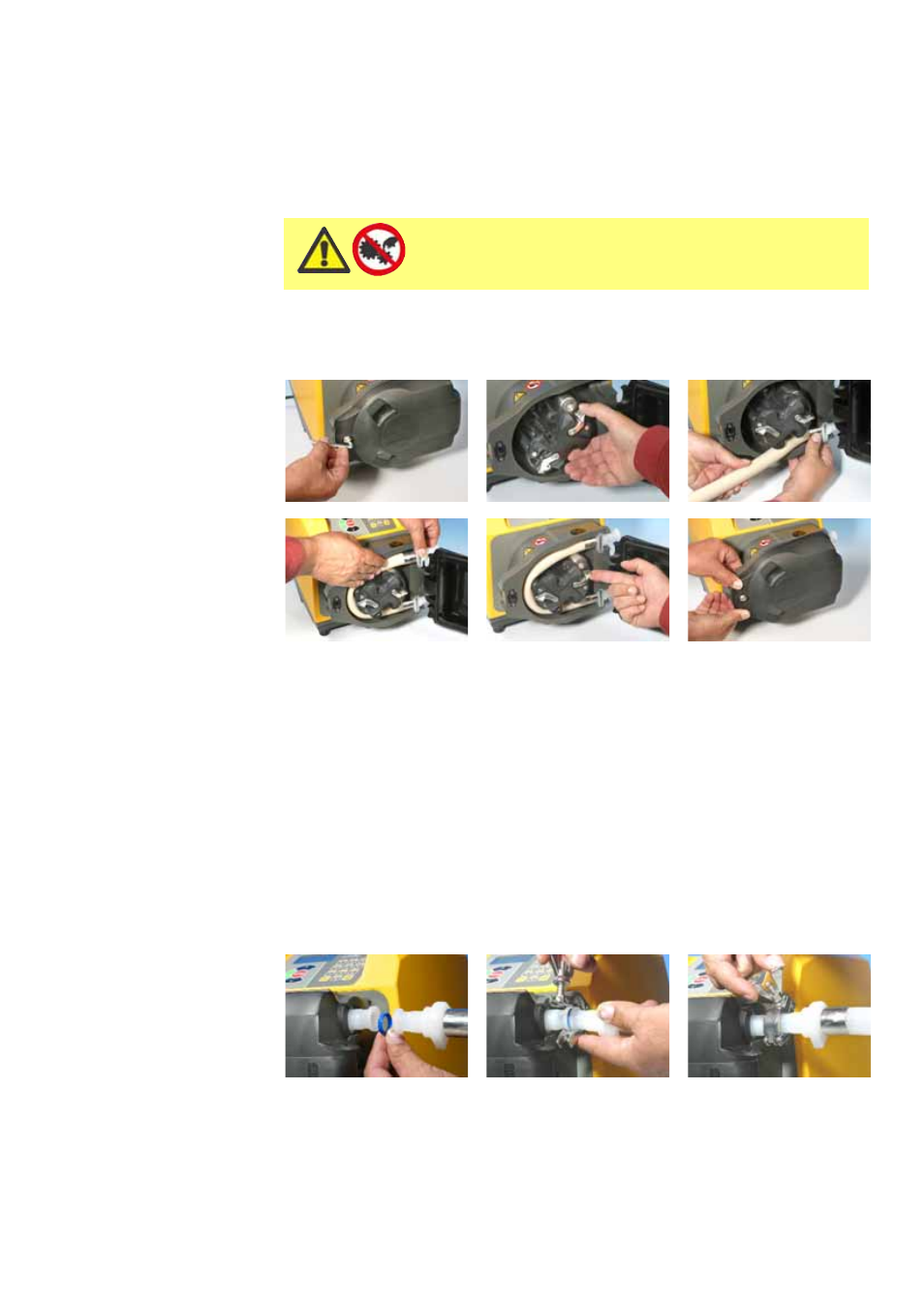

Los cabezales de bomba con elemento 620RE están ajustados en fábrica para aceptar
elementos tubulares LoadSure de Watson-Marlow. El rendimiento del bombeo se verá
afectado adversamente si no se utilizan elementos LoadSure.
Abra la protección con un destornillador adecuado o una llave Allen de 5 mm.
Desenganche los rodillos.
Coloque una de las bridas en forma de "D" en la tubería inferior. (La brida en
forma de "D" asegura que el elemento sólo puede colocarse correctamente).
Envuelva el elemento tubular alrededor de los rodillos desacoplados del rotor.
Coloque la segunda brida en forma de "D" en la tubería superior.
Asegúrese de que la cara plana de cada brida en "D" esté al nivel de la cara de
asiento de la brida en la pista.
Enganche los rodillos.
Cierre la protección y empújela contra la pista hasta que el pestillo enganche.
Conexión de elementos LoadSure a mangueras de suministro y vaciado
Los elementos sanitarios LoadSure, que tienen conectores blancos, se conectan al
sistema de mangueras mediante Tri-clamps y juntas de estanqueidad de EPDM.
Sujete el extremo con el conector de la manguera de suministro y vaciado junto al
conector del elemento, con una junta de estanqueidad de EPDM en medio.
Utilice una Tri-clamp para acoplar ambas bridas en posición correcta, ciérrela y
apriétela.
Desconecte siempre la alimentación de la red a la
bomba antes de abrir la protección o de realizar cual -
quier posicionamiento, retirada o mantenimiento.
