Manuel del usario Watson-Marlow 620DuN y 620Du 63
22.9 Entrada de la conmutación
automático / manual

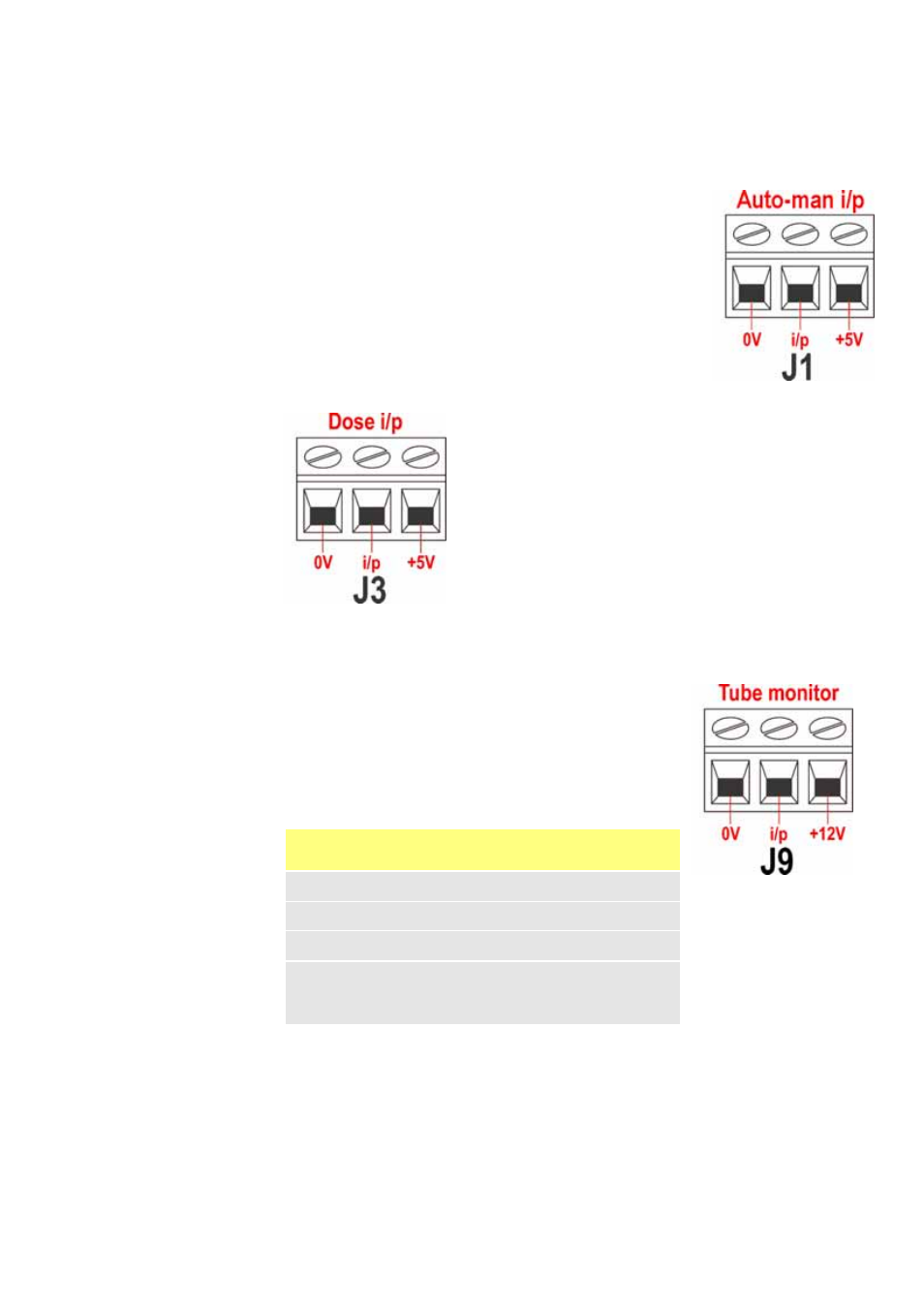

Conecte un interruptor remoto entre el terminal de +5 V y el
terminal i/p del conector i/p de Automático-manual (J1).
Interruptor cerrado para control automático; abierto para
control manual. Como alternativa, se puede aplicar una entrada
lógica al terminal i/p, del conector i/p de Automático-manual y
conectar a tierra el terminal de 0 V. Entrada alta para control
automático y entrada baja para control manual.
22.10 Entrada MemoDose
Conecte un interruptor de contacto momentáneo como un
interruptor de pedal o un interruptor de mano entre el
terminal de 5 V y el terminal i/p del conector i/p de Dosis
(J3). Cierre el interruptor para iniciar una dosis. Esta entrada
cuenta con protección antirrebote por software y funciona de
forma similar a las demás entradas remotas, tales como las
provistas de lógica de 5 V a 24 V anteriormente mostradas,
usando el terminal i/p y el terminal de 0 V. Nota: Esta
entrada cuenta con protección antirrebote por software, por
lo que la señal puede ser momentánea o mantenida durante
la dosis. Si es mantenida, la señal debe desconectarse antes
de la siguiente dosis.
22.11 Entrada de detección de fugas
Conecte un dispositivo remoto de detección de fugas entre
el terminal de +12 V y el terminal i/p en el conector del
Monitor de mangueras (J9).El circuito cerrado indica una
fuga. Como alternativa, se puede aplicar una entrada lógica
al terminal i/p, y conectar a tierra el terminal de 0 V. Una
entrada alta indica la existencia de un goteo. Conecte el
cable del detector de goteo del monitor de mangueras
Watson-Marlow de la siguiente manera:
Nota: Use sólo monitores de mangueras Watson-Marlow de la serie 620.
Color de los cables del
monitor de mangueras
Módulo 620N
Azul Terminal J9 0 V
Amarillo Terminal i/p J9
Rojo Terminal J9 +12 V
Conecte el extremo del blindaje en el módulo 620N
con un casquillo EMC de 360° si es necesario.
Véase 22.2 Cableado.
