22.7 Entrada de marcha / parada

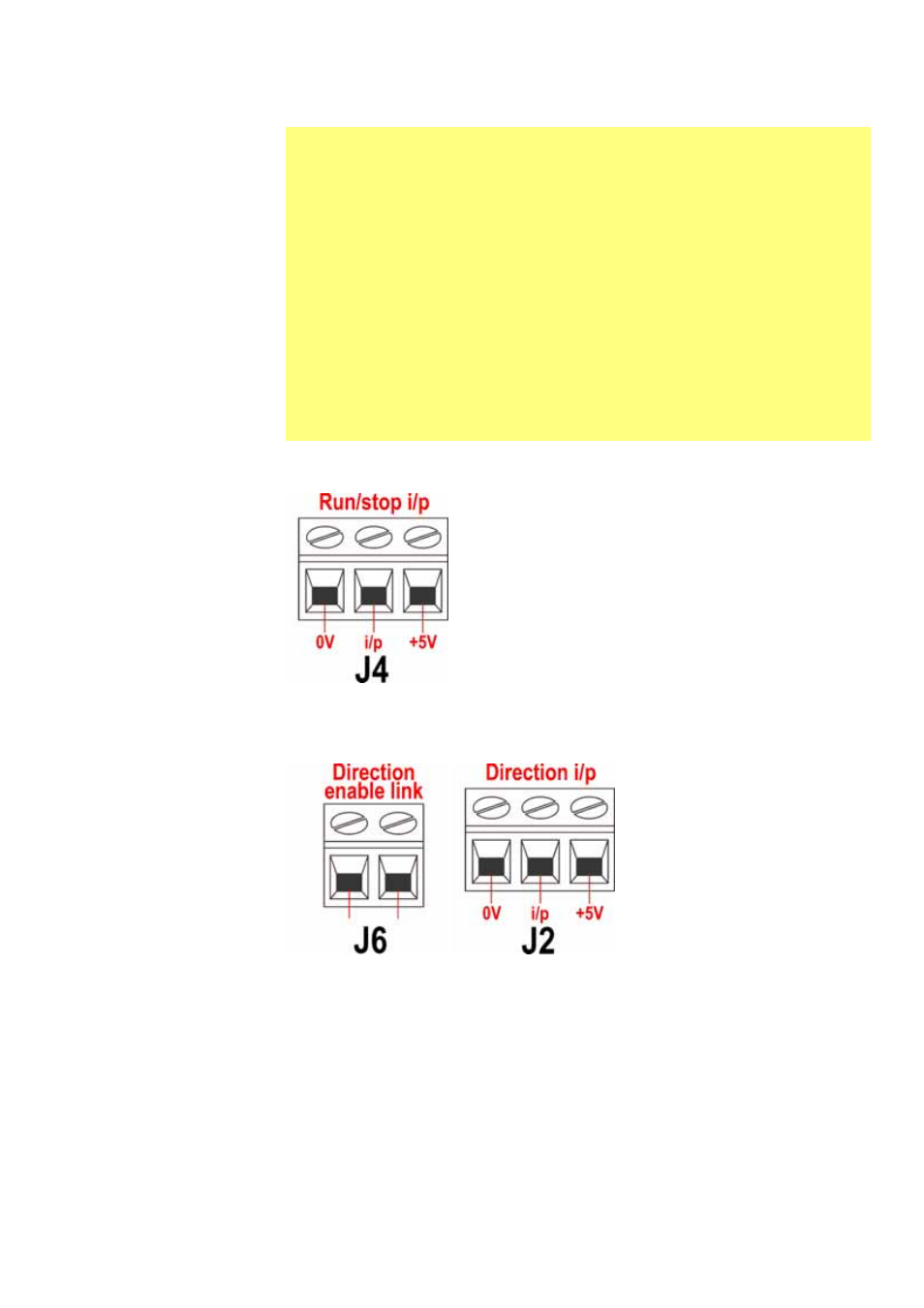

Marcha / parada remota: Conecte un interruptor remoto entre
el terminal i/p y el terminal de +5 V del conector i/p de
marcha/parada (J4). Como alternativa, se puede aplicar una
entrada lógica al terminal i/p, y conectar a tierra el terminal
de 0 V. Una entrada alta detiene la bomba, mientras que una
entrada baja la hace funcionar. Si no existe ninguna conexión
o si el interruptor está abierto, la bomba funcionará por
omisión. Para modificar o establecer el sentido de la entrada
marcha / parada, consulte la sección 18.11, Parada remota en
el menú Configuración.
22.8 Entrada del sentido de giro
Para habilitar el control remoto del sentido de giro e inhabilitar la tecla MAYUS
(SENTIDO, 1) en el teclado, conecte los terminales del conector de Habilitar sentido de
giro (J6). Importante: No aplique ningún voltaje a la conexión de Habilitar
sentido de giro. Conecte un interruptor remoto entre el terminal de + 5 V y el terminal
de i/p del conector i/p de Sentido de giro (J2). Interruptor abierto para rotación en el
sentido de las agujas del reloj, cerrado para rotación en sentido contrario a las agujas del
reloj. Como alternativa, se puede aplicar una señal lógica al terminal i/p y al terminal de
0 V del conector i/p de Sentido de giro (J2). Entrada baja para rotación en el sentido de
las agujas del reloj, y entrada alta para rotación en sentido contrario a las agujas del
reloj. En ausencia de conexión, la bomba adopta por omisión la rotación en el sentido de
las agujas del reloj.
Importante: instrucciones generales para entradas de control remoto
Todas las entradas de control remoto pueden ser conectadas de dos formas:
Lógica
Se puede conectar a la entrada un voltaje lógico entre 5 V LTT y 24 V de
lógica industrial. La bomba está configurada para funcionar sin modificaciones
en cualquier punto de esta gama. Cualquiera de los terminales de 0 V –
aunque es preferible el terminal de 0 V asociado con la entrada deseada – se
conecta al terminal de 0 V del dispositivo de control para cerrar el circuito.
Baja es equivalente a 0 V. Alta es equivalente a 5 V 24 V.
Interruptor
Puede conectarse un interruptor remoto entre la entrada y cualquier
suministro de voltaje positivo procedente de la bomba – aunque es preferible
conectarlo al terminal de alimentación asociado. No obstante, no use la
alimentación de 10 V del conector Pot-rem.
