Manuel del usario Watson-Marlow 620DuN y 620Du

57

Para protección con respecto a EMC, se debe usar cable de control blindado. El blindaje
debe terminar en uno de los tornillos de fijación de la tarjeta de circuito impreso (pcb) o
en el conector de horquilla adjunto (cuando exista) .

Para mejorar la protección EMC en ambientes extremadamente ruidosos, se puede usar
cable blindado conjuntamente con casquillos pasacables metálicos EMC estancos. Estos
se deben poner a tierra conectándolos con el módulo añadiendo una tuerca M16 x 1,5
con bordes dentados para asegurar el correcto contacto con la parte interior del módulo.
Es necesario extraer la tarjeta de circuito del módulo para poder acceder al interior del
módulo: está sujeta por dos tornillos de fijación que se pueden desatornillar y atornillar
con un destornillador con punta de estrella. Adopte las precauciones antiestáticas
normales al manipular tarjetas de circuito impreso.

Cables adecuados para uso general: 300 V con revestimiento de calidad extra de PVC con
buena resistencia a las llamas y a la humedad.

Cables adecuados para uso industrial: 300 V con revestimiento extra resistente de
poliuretano y con resistencia a aceites, combustibles, disolventes y agua.

A efectos de comodidad al realizar el cableado hay que tener en cuenta que más de 8
conductores por cable pueden resultar difíciles de manipular. Para mayor claridad, en las
ilustraciones adjuntas sólo aparecen dos.

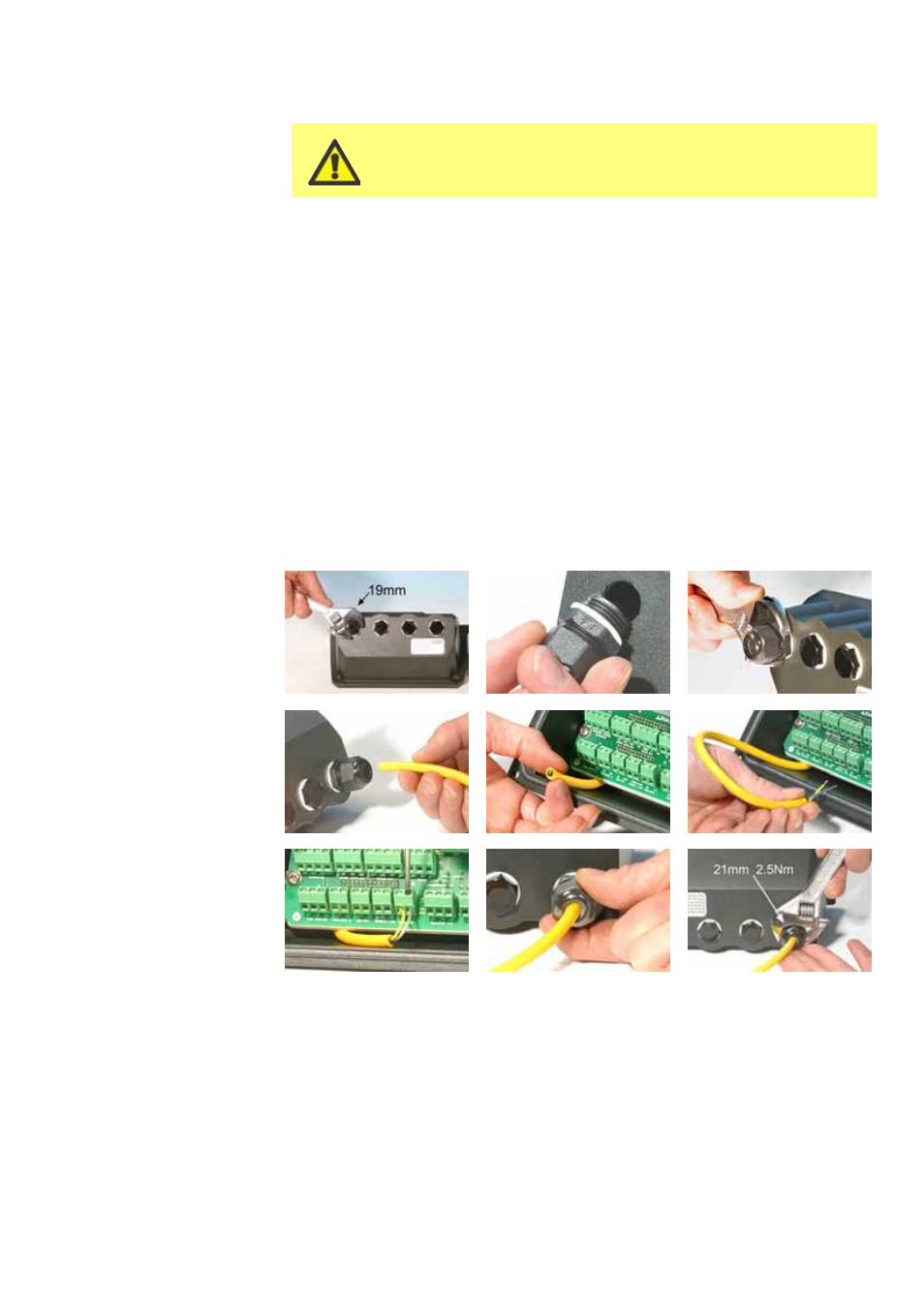

Use una llave de 19 mm para desatornillar el tapón de estanqueidad. Deseche la
arandela de estanqueidad de nylon.
Atornille uno de los casquillos pasacables de M16x1,5 suministrados en lugar del
tapón, usando la nueva arandela de estanqueidad de nylon incluida con el conjunto.
Apriete el casquillo con un par de 2,5 Nm para asegurar la estanqueidad, usando
una llave de 21 mm. Si se usa un casquillo diferente, debe ser estanco de acuerdo
con la norma IP66.
Afloje la tapa del casquillo (no la extraiga del todo) y pase el cable a través del
casquillo. Cuando haya pasado a través del casquillo, continúe empujando el cable a
través del casquillo.
El interior del módulo tiene una forma adecuada para guiar el cable hasta más allá

Con la versión IP66 (NEMA 4X) se debe utilizar el cable y los

casquillos recomendados, de lo contrario podrá resultar

comprometida la protección contra la contaminación.
