Manuel del usario Watson-Marlow 620DuN y 620Du 74
23.10 Salidas de estado de la bomba
23.10.1 Salida lógica 1

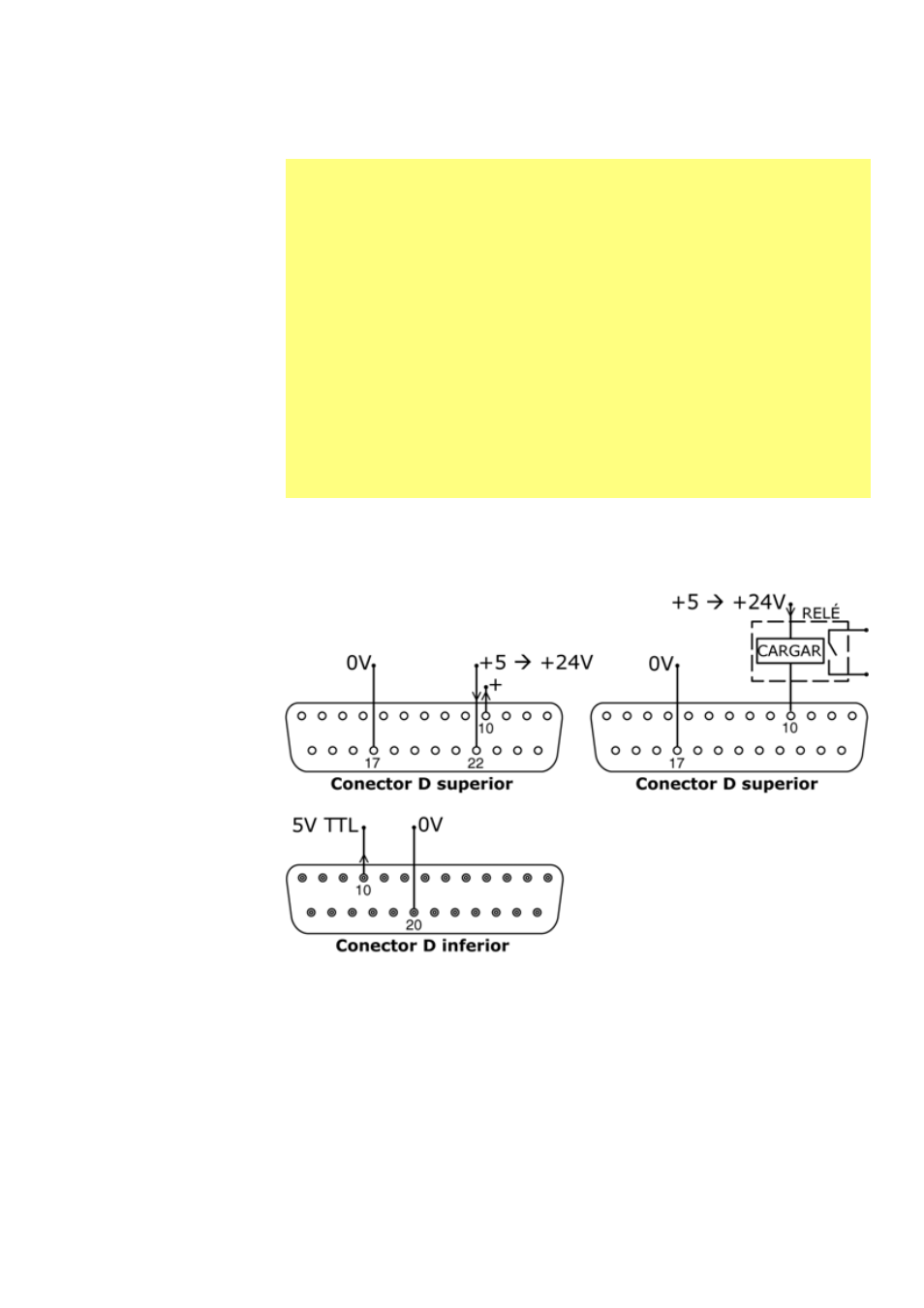

La Salida 1 se toma de la patilla 10 del conector D superior, dependiendo del estado lógico
de la función asignada a la Salida 1. Alternativamente, puede haber una carga, p. ej. una
bobina de relé, conectada a la patilla 10, puesta a tierra en la patilla 17. La corriente
circulará por el circuito dependiendo del estado lógico de la función asignada a la Salida
1. No conecte a ningún dispositivo que requiera más de 50 mA.
Además, la salida 1 está disponible como señal lógica de 5 V LTT en la patilla 10 del
conector D inferior. Cambiará de estado con arreglo al estado lógico de la función
asignada a la Salida 1. No conecte a ningún dispositivo que requiera más de 1 carga LTT.
Por omisión, la salida 1 está configurada para indicar el estado Marcha/Parada. Véase la
sección 12, Primera puesta en marcha de la bomba.
Importante: salidas de estado de la bomba
Las cuatro salidas pueden ser configuradas en el software para dar salida a
una gama de parámetros: véase la sección 18.10, Salidas en Configuración.
Las salidas 1 y 2 están disponibles simultáneamente desde los conectores D
superior e inferior. Las salidas desde el conector D inferior funcionan tan sólo
a 5 V LTT.
Las cuatro salidas disponibles desde el conector D superior son en colector
abierto.
Al aplicar una tensión positiva hasta un máximo de 24 V a la patilla 22 del
conector D superior, todas las salidas desde esta toma se hallan a esa tensión:
la patilla 22 está vinculada a las clavijas 23, 24 y 25. Asegúrese de que la
tensión de alimentación tenga la capacidad suficiente como para excitar todas
las cargas aplicadas a todas las salidas utilizadas. Importante: La carga
total de las cuatro salidas lógicas no debe exceder los 50 mA.
