23.3 Velocidad: salida analógica

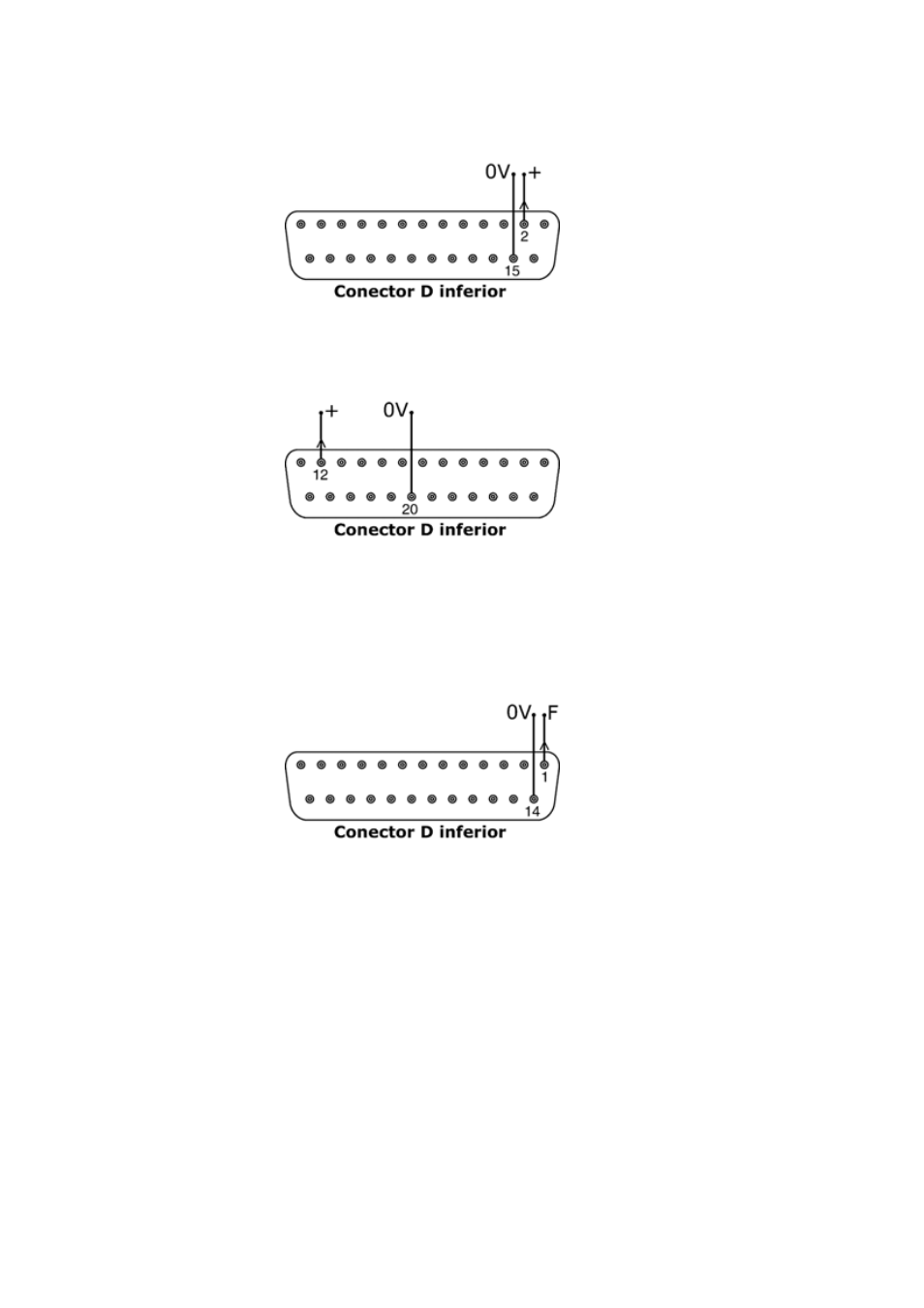

Hay disponible una señal de salida analógica como señal de 0 V-10 V en la patilla 2 del
conector D inferior. Conecte a tierra la clavija 15. El voltaje es fijo y directamente
proporcional a la velocidad de rotación del cabezal de la bomba. 0 V = velocidad cero;
10 V = velocidad máxima.
Hay disponible una señal de salida analógica como señal de 4-20 mA en la patilla 12 del
conector D inferior, y requiere una resistencia de 250
Ω en serie. Conecte a tierra la clavija
20. La corriente es fija y directamente proporcional a la velocidad de rotación del cabezal
de la bomba. 4 mA= velocidad cero; 20 mA = velocidad máxima.
23.4 Salida de frecuencia del tacómetro
Hay disponible una salida de frecuencia del tacómetro en la patilla 1 del conector D
inferior. Conecte a tierra la clavija 14. Genera un impulso rectangular de +5 V, máximo
0,5 mA, cuya frecuencia es directamente proporcional a la velocidad de rotación del
cabezal de la bomba. Genera 5,578 Hz/rpm – 334 impulsos por cada revolución del eje
de salida. El tren de impulsos procedente de la bomba puede ser utilizado para calcular
la velocidad de rotación o para determinar el número de revoluciones del cabezal de la
bomba. Esta salida posee la fuerza necesaria para ser efectiva a una distancia de hasta
3 m de la bomba. Los recorridos de cable de más de 3 m requieren la amplificación de la
señal.
