Manuel del usario Watson-Marlow 620DuN y 620Du 87
29.3 620RE, 620RE4 y 620R:
Condiciones de bombeo
Presión y viscosidad
Todos los valores de la presión en estas instrucciones de funcionamiento, a partir de
las cuales se han calculado las cifras de rendimiento y vida, se refieren a las
presiones de pico de la tubería.
Aunque su presión de pico es de 4 bar, la bomba generará una presión de pico
superior a los 4 bar si hay restricciones en la tubería. En aquellos casos en que sea
crítico no sobrepasar la presión de pico de 4 bar deberán instalarse válvulas de
seguridad en la tubería.
Para trabajos de bombeo a presiones de 2-4 bar sólo deben utilizarse elementos
tubulares de Marprene/Bioprene, o Chem-Sure o Sta-Pure estándar. Una "M" o una
"P" en el código de producto del pedido de elementos de tubulares denota que es
adecuado para usos de alta presión.
Para trabajos de bombeo a presiones de 0-2 bar sólo deben utilizarse elementos de
dureza estándar o la gama estándar de mangueras para bombas peristálticas continuas.
La máxima viscosidad de manejo se consigue utilizando elementos tubulares de
Marprene/Bioprene o Sta-Pure en el cabezal de la bomba.
Asegúrese de que haya siempre un mínimo de un metro de manguera flexible con la
pared lisa conectado a la tubería de descarga del cabezal de la bomba. Esto ayudará
a reducir al mínimo las pérdidas de descarga y las pulsaciones en la tubería. Esto es
especialmente importante con fluidos viscosos y tuberías rígidas.
29.4 620RE, 620RE4 y 620R:
Instalación de la bomba
Una instalación proyectada correctamente favorecerá al máximo la vida útil de la
manguera , por lo que debe asegurarse de respetar las directrices siguientes:
Evite las curvas cerradas de la manguera , las reducciones y las longitudes
excesivas de manguera con diámetro inferior al de la manguera colocada en el
cabezal, especialmente el de las tuberías del lado de succión.
Asegúrese de que las tuberías de conexión y los accesorios tienen la capacidad
adecuada para la presión prevista en la tubería.
Si hay tuberías rígidas en la proximidad del cabezal de la bomba, una sección
desmontable de tubería simplificará la sustitución de la manguera.
Asegúrese de que el tapón obturador que cierra el orificio de instalación del detector
de fugas esté en posición si la la tubería del detector de fugas no está en uso.
Véase más abajo.
Es recomendable utilizar una tubería de desagüe si se están bombeando fluidos
peligrosos, agresivos o abrasivos o productos que se endurezcan en contacto con el aire.

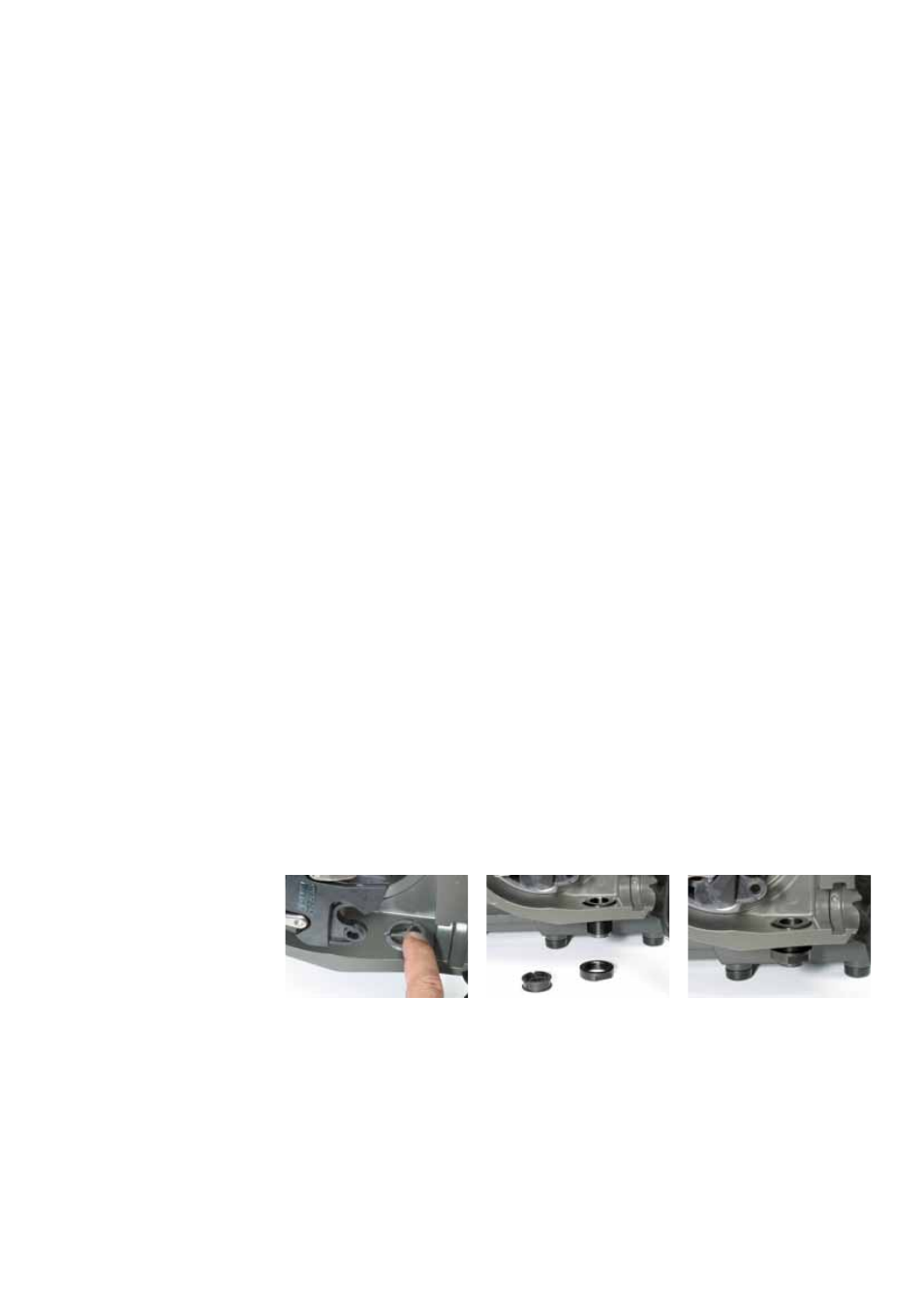

Conecte la tubería de desagüe utilizando el adaptador de acoplamiento que se
suministra conla bomba. Saque el tapón obturador. Ponga en su sitio el
acoplamiento roscado de desagüe.
Sujételo con la tuerca de seguridad provista. Apriétela a mano. Asegúrese de que
haya espacio libre suficiente debajo del cabezal de la bomba. La tubería de desagüe
debe conducir a un recipiente o desagüe adecuado.
El procedimiento de instalación del detector de fugas está incluido en el "kit" del
detector de fugas.
Si no está seguro de la instalación, póngase en contacto con la Oficina de Asistencia
Técnica local.
