Manuel del usario Watson-Marlow 620DuN y 620Du 41
analógica; ausencia de señal analógica.
Fuga detectada
Si se utiliza con un detector de fugas, esta salida emite una alarma cuando se ha
desconectado automáticamente la bomba después de un fallo de la manguera.
Cabezal
Proporciona una alarma cuando la protección del cabezal de la bomba está abierta.
Si está en funcionamiento, la bomba se detendrá.

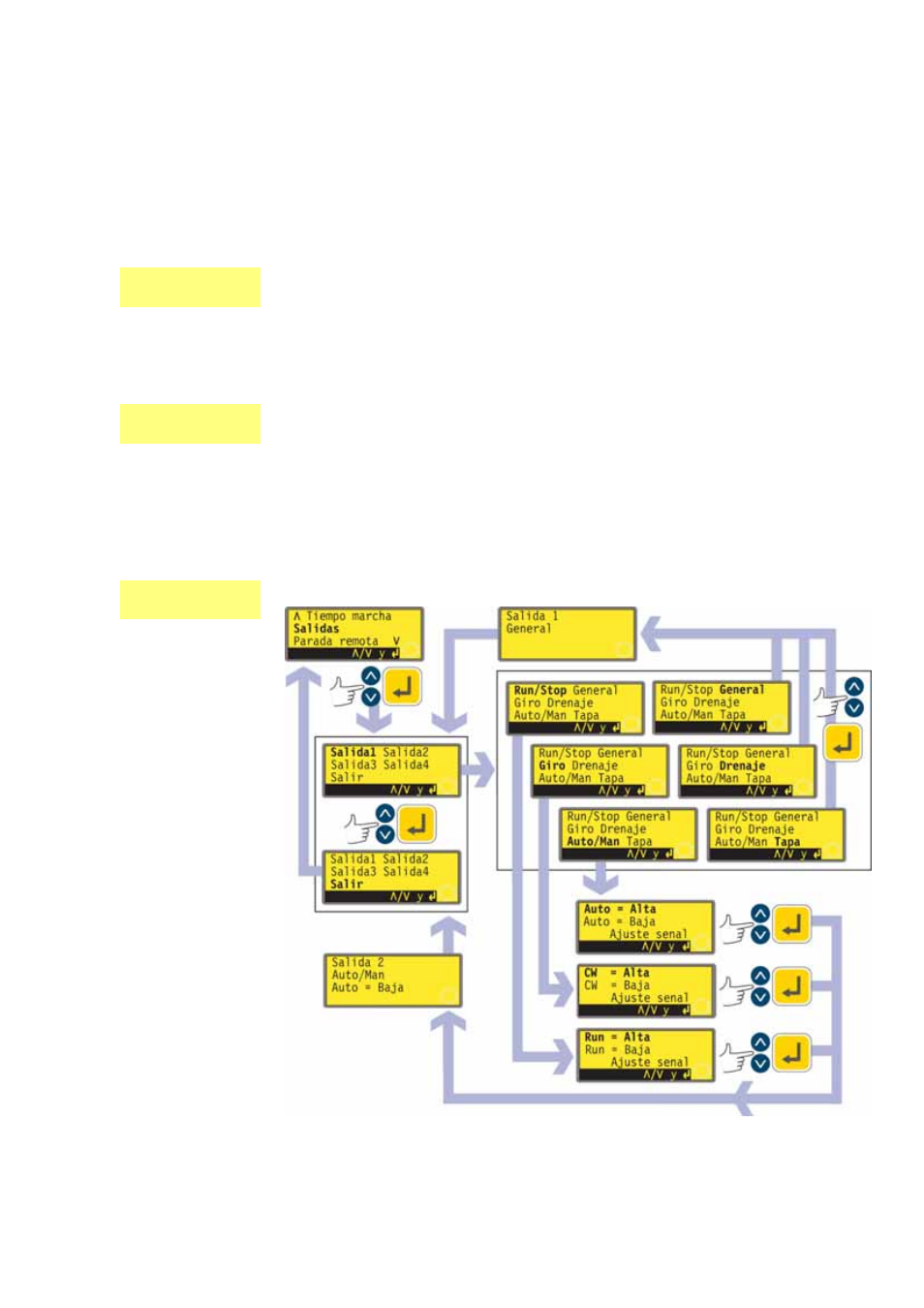

Las salidas 1-4 están disponibles como contactos de relés inversores unipolares: Relé 1,
2, 3 y 4. Realice la conexión a los contactos normalmente abiertos o normalmente
cerrados del relé según sea necesario y configure el software de la bomba de acuerdo con
ello. Véase más adelante en esta sección.
Nota: El voltaje nominal máximo de los contactos de los relés de esta bomba es de 30
V CC; carga máxima 30 W.
Las salidas 1 y 2 están disponibles en dos formatos:
Desde las clavijas 10 y 11, conector D inferior, como señales 5 V TTL.
Desde las clavijas 10 y 11, conector D superior, como salidas lógicas en colector
abierto.
Las salidas 3 y 4 proporcionan salidas lógicas en colector abierto desde las clavijas 13 y
12, conector D superior, respectivamente.
Una tensión de alimentación desde la bomba (5 V, 10 V, 12 V) o suministrada por el
usuario de hasta 30 V a la patilla 22, conector D superior, proporciona el nivel de tensión
para estas salidas de estado lógicas.
DuN
Du
DuN, Du
