Manuel del usario Watson-Marlow 620DuN y 620Du 69
Impedancia del circuito de 4-20 mA: 250 Ω.
Para el modo de voltaje, se puede utilizar una fuente de voltaje estable y fiable con un
voltímetro CC. Impedancia del circuito: 22 k
Ω.
La inversión de la respuesta se configura en el software. No invierta la polaridad de las
clavijas .
Se debería conectar, en la forma ilustrada, un potenciómetro remoto con un valor nominal
de entre 1 k y 2 k con un mínimo de 0,25W. Cuando se use un potenciómetro remoto,
no aplique voltaje o señal de entrada de control de corriente al mismo tiempo. La señal
de control de la velocidad requerirá una calibración con respecto a los ajustes mínimo y
máximo del potenciómetro. Esto se lleva a cabo en el software – véase 18.1,
Compensación en la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica al
voltaje en el menú Configuración. De lo contrario, la alimentación de tensión de referencia
desde la patilla 21 se verá sobrecargada y no suministrará íntegramente los 5 V ó 10 V.
23.2 Escalado: entrada analógica 2
Es posible escalar la velocidad de la bomba remotamente mediante uno de estos
métodos: una señal analógica de voltaje dentro del intervalo 0-10 V ó 1-5 V; o una señal
analógica de corriente dentro del intervalo 4-20 mA; o bien un potenciómetro remoto.

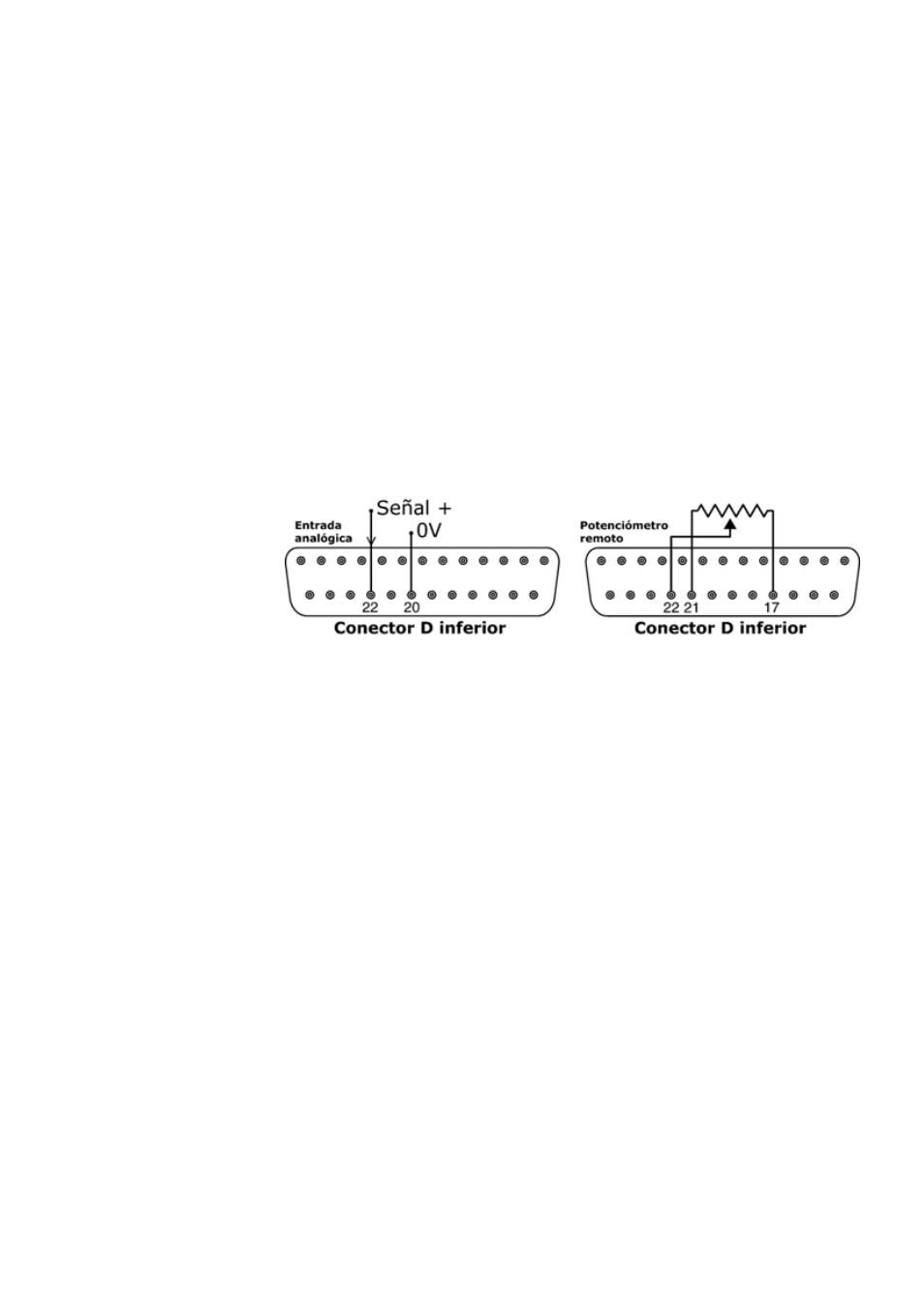

La señal de escalado analógica debe aplicarse a la patilla 22 del conector D inferior. 0 V
a la clavija 20. La velocidad de la bomba establecida por el conector Analógico 1 se
escalará proporcionalmente a la señal del conector Analógico 2 de acuerdo con la fórmula
y=as, en donde a es la velocidad establecida por el conector Analógico 1, s es el escalado
establecido por el conector Analógico 2 (0 V ó 4 mA = 0, incrementándose linealmente
hasta 10 V ó 20 mA = 1), e y es la velocidad de rotación escalada. Si el conector
Analógico 2 se ha configurado para dar una respuesta invertida, el inverso es verdadero.
Véase la sección 18.2, Analógico en el menú Configuración.
Impedancia del circuito de 4-20 mA: 250 Ω.
Para el modo de voltaje, se puede utilizar una fuente de voltaje estable y fiable con un
voltímetro CC. Impedancia del circuito: 22 k
Ω.
La inversión de la respuesta se configura en el software. No invierta la polaridad de las clavijas.
Se debería conectar, en la forma ilustrada, un potenciómetro remoto con un valor nominal
de entre 1 k y 2 k con un mínimo de 0,25 W. Cuando se use un potenciómetro remoto,
no aplique voltaje o señal de entrada de control de corriente al mismo tiempo. La señal
de control de la velocidad requerirá una calibración con respecto a los ajustes mínimo y
máximo del potenciómetro. Esto se lleva a cabo en el software – véase la sección 18.1,
Compensación en la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica al
voltaje en el menú Configuración. De lo contrario, la alimentación de tensión de
referencia desde la patilla 21 se verá sobrecargada y no suministrará íntegramente los 5
V ó 10 V.
