Manuel del usario Watson-Marlow 620DuN y 620Du 60
Impedancia del circuito de 4-20 mA: 250 Ω.
Para el modo de voltaje, se puede utilizar una fuente de voltaje estable y fiable con un
voltímetro CC. Impedancia del circuito: 22 k
Ω.
La inversión de la respuesta se configura en el software. No invierta la polaridad de los
terminales.

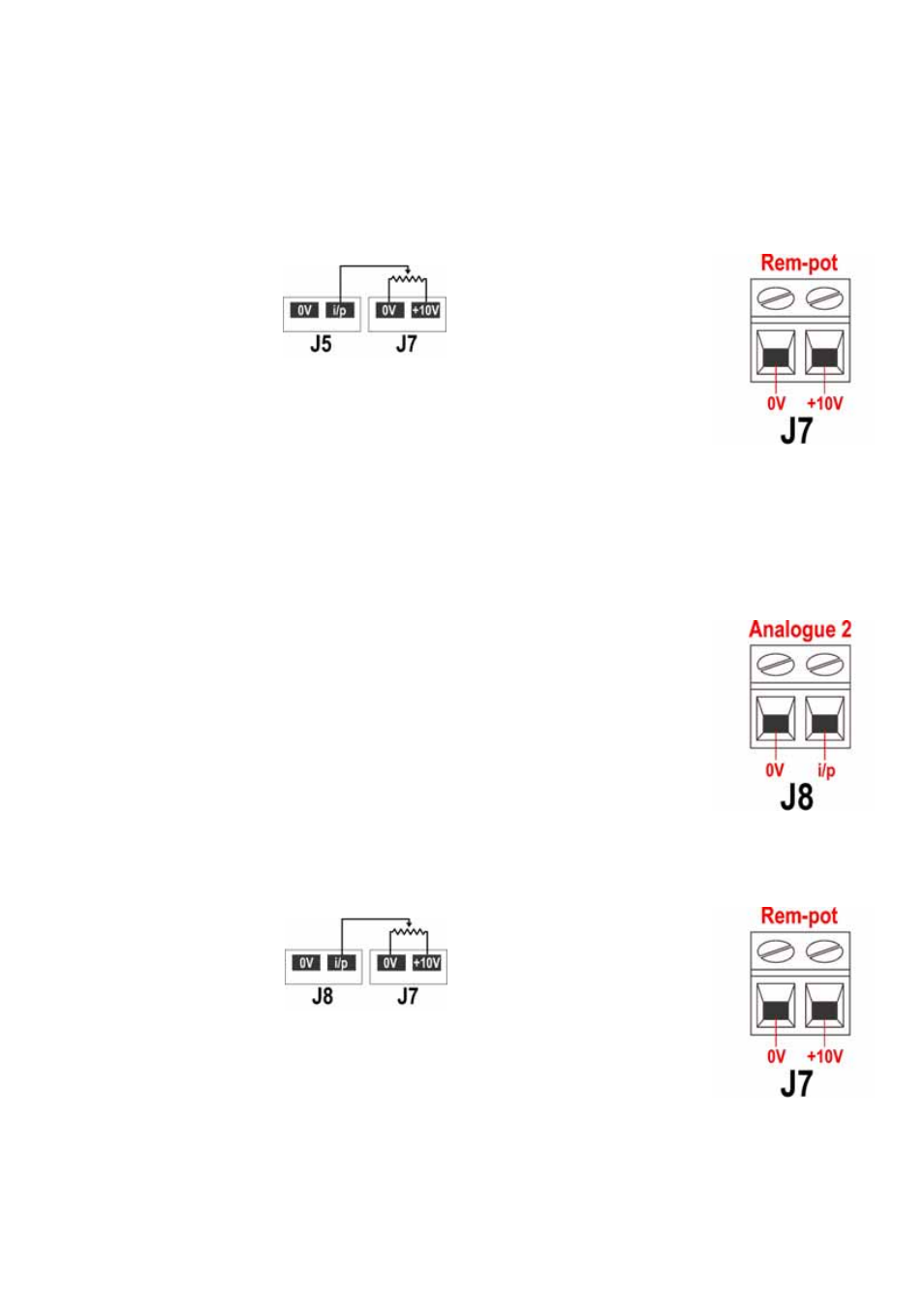

Un potenciómetro remoto con un
valor nominal de entre 1 k y 2 k con
un mínimo de 0,25 W se debe
cablear entre los terminales del
conector Pot-rem (J7) y el terminal
i/p del conector Analógico 1 (J5).
Cuando se use un potenciómetro
remoto, no aplique voltaje o señal
de entrada de control de corriente al mismo tiempo. La señal de
control de la velocidad requerirá una calibración con respecto a
los ajustes mínimo y máximo del potenciómetro. Esto se lleva a
cabo en el software. Véase 18.1, Compensación en la sección
Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica al
voltaje en el menú Configuración. De no ser así, la alimentación de voltaje de referencia
del conector del Pot-rem estaría sobrecargada y no proporcionaría el voltaje completo de
5 V ó 10 V.
22.4 Escalado: entrada analógica
Es posible escalar la velocidad de la bomba remotamente
mediante uno de estos métodos: una señal analógica de voltaje
dentro del intervalo 0-10 V ó 1-5 V; o una señal analógica de
corriente dentro del intervalo 4-20 mA; o bien un potenciómetro
remoto usando la alimentación de 10 V en J7.
La señal de proceso analógico se debe aplicar al terminal i/p del
conector Analógico 2 (J8). Conecte a tierra el terminal de 0 V del
mismo conector.
Impedancia del circuito de 4-20 mA: 250 Ω.
Para el modo de voltaje, se puede utilizar una fuente de voltaje
estable y fiable con un voltímetro CC. Impedancia del circuito: 22 k
Ω.
La inversión de la respuesta se configura en el software. No invierta la polaridad de los
terminales.
Un potenciómetro remoto con un
valor nominal de entre 1 k y 2 k con
un mínimo de 0,25 W se debe
cablear entre los terminales del
conector Pot-rem (J7) y el terminal
i/p del conector Analógico 1 (J8).
Cuando se use un potenciómetro
remoto, no aplique voltaje o señal
de entrada de control de corriente al mismo tiempo. La señal de
control de escalado requerirá una calibración con respecto a los
ajustes mínimo y máximo del potenciómetro. Esto se lleva a
cabo en el software – véase la sección 18.1, Compensación en
la sección Configuración.
Cuando se use un potenciómetro remoto, es importante ajustar la entrada analógica al
voltaje en el menú Configuración. De no ser así, la alimentación de voltaje de referencia
