Manuel del usario Watson-Marlow 620DuN y 620Du

76

23.10.3 Salida lógica 3

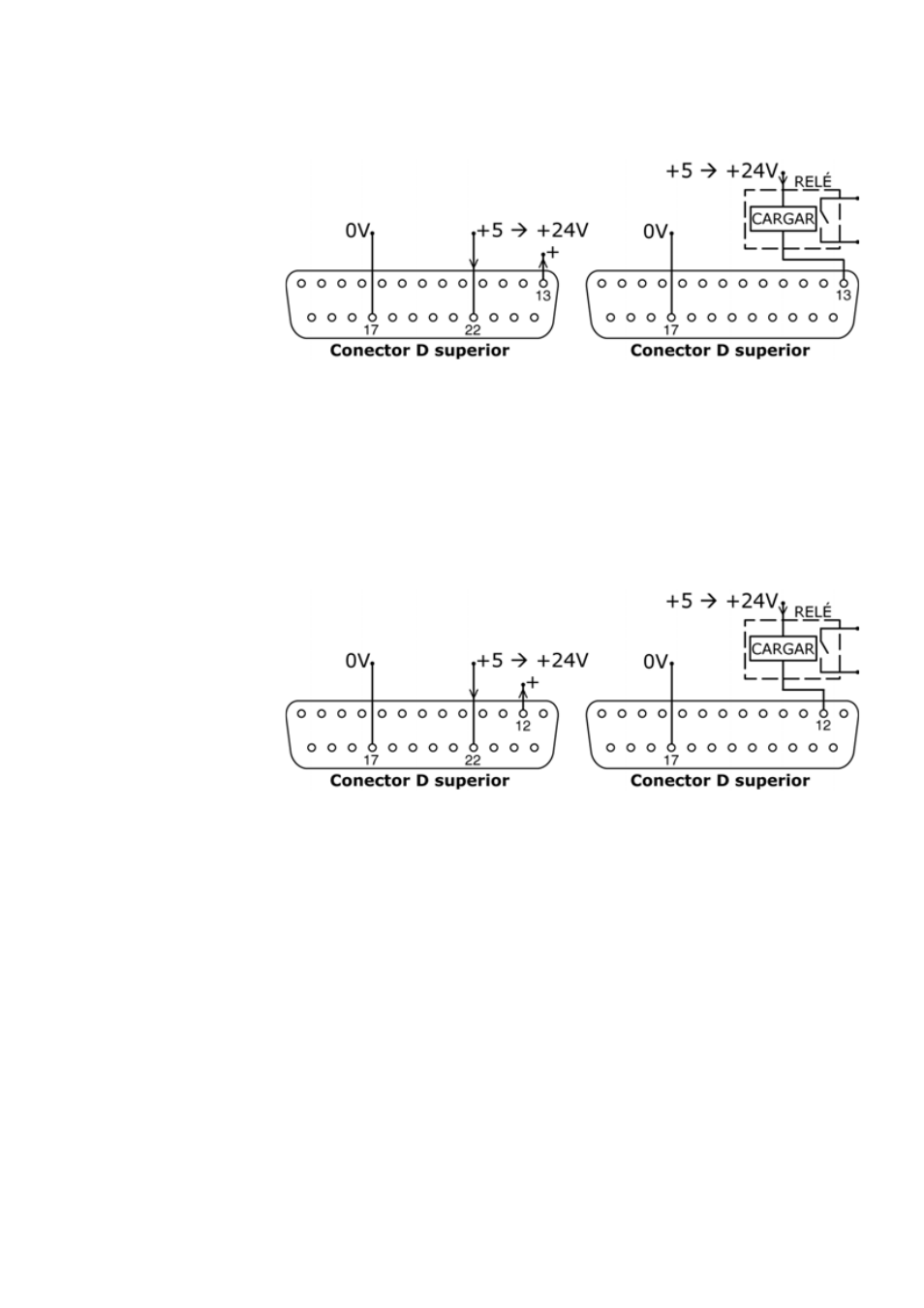

La Salida 3 se toma de la patilla 13 del conector D superior, dependiendo del estado lógico
de la función asignada a la Salida 3. Alternativamente, puede haber una carga, p. ej. una
bobina de relé, conectada a la patilla 13, puesta a tierra en la patilla 17. La corriente
circulará por el circuito dependiendo del estado lógico de la función asignada a la Salida
3. No conecte a ningún dispositivo que requiera más de 50 mA.

Por omisión, la salida 3 está configurada para indicar el estado Auto/Manual. Véase la
sección 12, Primera puesta en marcha de la bomba.

23.10.4 Salida lógica 4

La Salida 4 se toma de la patilla 12 del conector D superior, dependiendo del estado lógico
de la función asignada a la Salida 4. Alternativamente, puede haber una carga, p. ej. una
bobina de relé, conectada a la patilla 12, puesta a tierra en la patilla 17. La corriente
circulará por el circuito dependiendo del estado lógico de la función asignada a la Salida
4. No conecte a ningún dispositivo que requiera más de 50 mA.

Por omisión, la salida 4 está configurada para indicar el estado de Alarma general. Véase
la sección 12, Primera puesta en marcha de la bomba.
