Manuel del usario Watson-Marlow 620DuN y 620Du
105

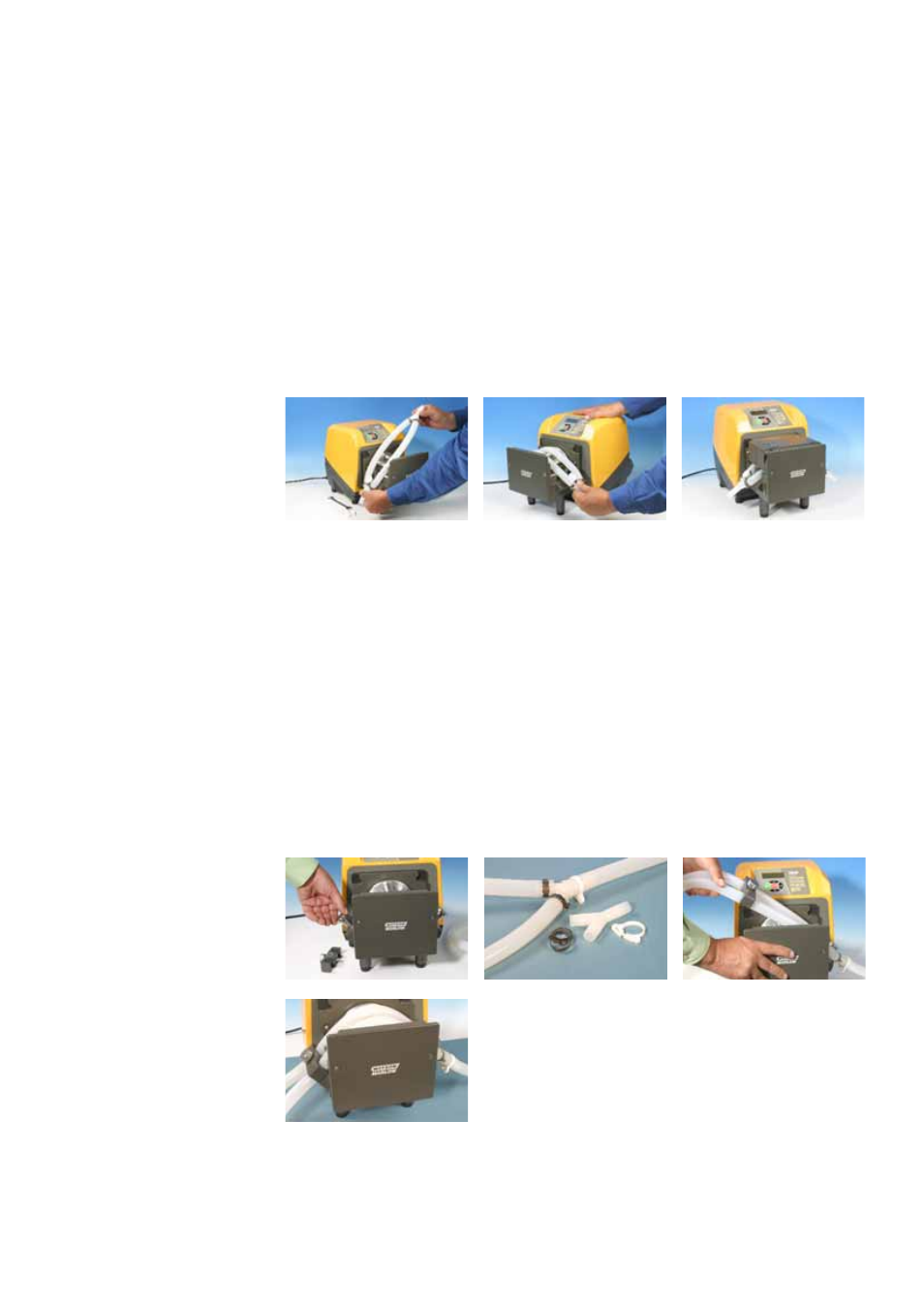

33.5 620L y 620LG:
Colocación del elemento en Y
Elementos en Y dobles para aplicaciones de dispensación y
caudales de bajas pulsaciones
Véanse las ilustraciones de la sección 33.4, 620L: Extracción e instalación. La
pista está sujeta al cabezal mediante levas situadas a derecha e izquierda.
Cuando los ejes de levas están visibles en la parte delantera del cabezal de
bomba, son torneados en forma cuadrada para acoplar una llave de tuercas.
Utilice una llave AF de 10 mm (o 3/8 de pulg.) para girar el eje de levas
derecho 180 grados en sentido contrario a las agujas del reloj, y el eje de levas
izquierdo, 180 grados en el sentido de las agujas del reloj. La posición de los
topes de rotación de las levas indica cuándo están cerradas del todo (tercera
imagen, izquierda) y abiertas (derecha). Levante la pista.
Sitúe un extremo del elemento doble en Y sobre uno de los vástagos de sujeción de
la 625L. Estire el elemento sobre el rotor y sitúe el otro extremo del elemento sobre
el segundo vástago de sujeción de la 625L. Vuelva a poner en su sitio la pista como
se describe en la sección 33.4, 620L: Extracción e instalación.
Mangueras de entrada gemelas para una óptima manipulación de
fluidos viscosos
Véanse las ilustraciones de la sección 33.4, 620L: Extracción e instalación. La
pista está sujeta al cabezal mediante levas situadas a derecha e izquierda.
Cuando los ejes de levas están visibles en la parte delantera del cabezal de
bomba, son torneados en forma cuadrada para acoplar una llave de tuercas.
Utilice una llave AF de 10 mm (o 3/8 de pulg.) para girar el eje de levas
derecho 180 grados en sentido contrario a las agujas del reloj, y el eje de levas
izquierdo, 180 grados en el sentido de las agujas del reloj. La posición de los
topes de rotación de las levas indica cuándo están cerradas del todo (tercera
imagen, izquierda) y abiertas (derecha). Levante la pista.
Desatornille y retire el vástago de sujeción de entrada de la 625L. Conecte las
mangueras gemelas de entrada y la manguera de salida con los conectores en Y y
