Manuel del usario Watson-Marlow 620DuN y 620Du 106
clips adecuados. Acople las mangueras de entrada en la pieza de sujeción del tamaño
correcto. Sitúe el extremo en Y del elemento sobre el vástago de sujeción de la 625L.
Estire las mangueras y atornille la pieza de sujeción en su sitio. Vuelva a poner en su
sitio la pista como se describe en la sección 33.4, 620L: Extracción e instalación.
Dos mangueras independientes para bombeo de canales gemelos
Véanse las ilustraciones de la sección 33.4, 620L: Extracción e instalación. La
pista está sujeta al cabezal mediante levas situadas a derecha e izquierda.
Cuando los ejes de levas están visibles en la parte delantera del cabezal de
bomba, son torneados en forma cuadrada para acoplar una llave de tuercas.
Utilice una llave AF de 10 mm (o 3/8 de pulg.) para girar el eje de levas
derecho 180 grados en sentido contrario a las agujas del reloj, y el eje de levas
izquierdo, 180 grados en el sentido de las agujas del reloj. La posición de los
topes de rotación de las levas indica cuándo están cerradas del todo (tercera
imagen, izquierda) y abiertas (derecha). Levante la pista.

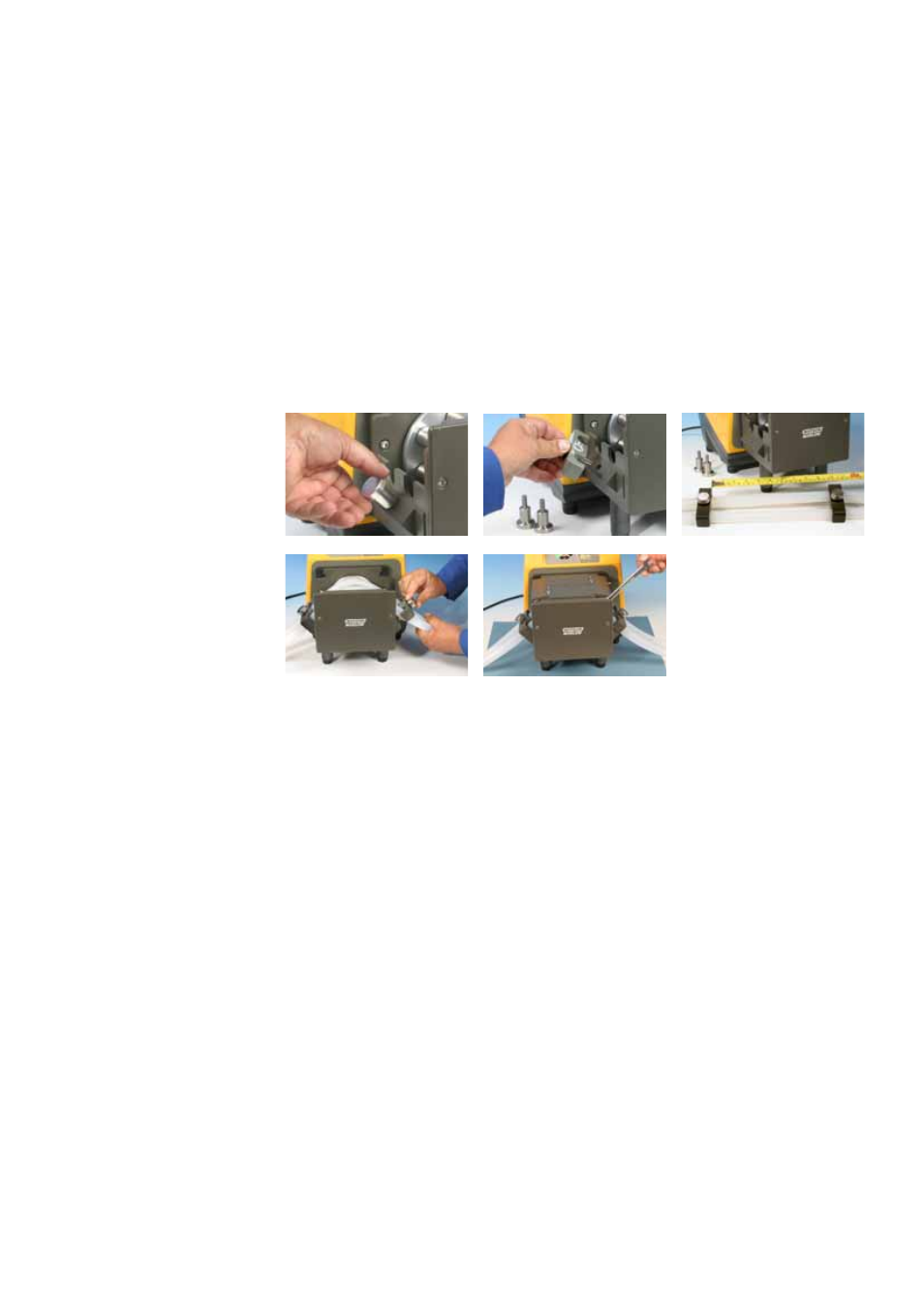

Desatornille y retire los vástagos de sujeción de la 625L. Las piezas de sujeción se
utilizarán para sujetar la manguera contínua, utilizando los mismos orificios para los
tornillos. Acople las dos mangueras en las piezas de sujeción del tamaño correcto.
Distancia entre las piezas de sujeción = 230 mm para diámetros internos de hasta 8
mm; 240 mm para diámetros internos de 12 y 16 mm. Acople la pieza de sujeción
de la manguera de entrada al 625L. Estire las mangueras sobre el rotor y acople la
segunda pieza de sujeción de la manguera en el 625L. Vuelva a poner en su sitio la
pista como se describe en la sección 33.4, 620L: Extracción e instalación. Si se va a
utilizar Marprene es importante comprobar la longitud de la manguera transcurridos
30 minutos de funcionamiento.
33.6 620L y 620LG: Cuidado y
mantenimiento
Compruebe de vez en cuando que todas las piezas móviles se muevan libremente. Si se derra -
man líquidos agresivos en el cabezal de la bomba, límpielo con un detergente suave solamente.
33.7 620L y 620LG: Ajuste de la pista
La pista está ajustada para mangueras con pared de 4 mm y diámetro interno de hasta
16 mm. Posiblemente sea necesario modificar este ajuste mediante los tornillos de
cabeza plana, para optimizar el rendimiento si se utilizan mangueras no estándar. Sin
embargo, la garantía de la bomba quedará invalidada si se hace dicha
modificación. El ajuste de fábrica es 20,3 mm verticalmente, medidos desde el lado del
rotor de la pista de resorte hasta la parte superior de la cubierta de la pista.
