Manuel del usario Watson-Marlow 620DuN y 620Du 33
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el sistema de
control remoto del usuario hasta el terminal i/p de los conectores Analógico 1 y Analógico 2,
situados en la parte posterior de la bomba, dentro de los intervalos 4-20 mA, 0-10 V ó 1-5 V.
La secuencia de configuración de la Compensación permite al usuario personalizar la
calibración de la señal de proceso a la velocidad de la bomba. La secuencia puede introducirse
directamente desde el menú Configuración o desde el menú de configuración Analógico.
Seleccione Compensación en el menú Configuración o el menú de configuración
Analógico usando las teclas ARRIBA o ABAJO y presione ENTER para confirmar su
elección.
Aplique la señal analógica de proceso baja al terminal i/p del conector Analógico 1
tal como se indica en la pantalla. Véase la sección 18.2, Analógico. Mientras se está
aplicando la señal, presione ENTER para registrar la señal como punto de
calibración.
Aplique la señal de control de proceso máxima. Mientras se está aplicando la señal,
presione ENTER para registrar la señal como punto de calibración.
Aplique el 50% de la señal de control de proceso máxima. Mientras se está aplicando
la señal, presione ENTER para registrar la señal como punto de calibración.
Si se equivoca, presione STOP en cualquier punto de la secuencia, y la bomba
mostrará la pantalla anterior.
Cuando se presiona finalmente ENTER se termina la secuencia de compensación del
conector Analógico 1.
Si se ha configurado el conector Analógico 2, la bomba mostrará una secuencia
similar de pantallas para esta entrada. Aplique la señal baja, alta e intermedia al
terminal i/p del conector Analógico 2 tal como se indica en la pantalla,
presionando ENTER cada vez para grabar las señales como puntos de
calibración.
Si se equivoca, presione STOP en cualquier punto de la secuencia, y la bomba
mostrará la pantalla anterior.
Cuando se presiona finalmente ENTER se termina la secuencia de compensación
del conector Analógico 2.
Cuando se haya completado la compensación la bomba muestra una pantalla de
confirmación y vuelve a mostrar la pantalla desde la que se ha introducido la
secuencia de compensación: el menú de Configuración o el menú de Configuración
analógico.
La bomba calcula respuestas lineales de bajo a medio y de medio a alto, y registra el
resultado como nuevos gráficos de calibración de entradas analógicas.
Si coincide cualquiera de las tres señales aplicadas a cada entrada, se muestra una pantalla de
advertencia antes de que aparezca la pantalla de confirmación, y se ignora la compensación.
Nota: Es posible configurar respuestas invertidas, aplicando la señal de control de
proceso máxima cuando se solicite la mínima y viceversa.
Nota: La restauración de los ajustes de fábrica elimina los valores de calibración de
compensación.

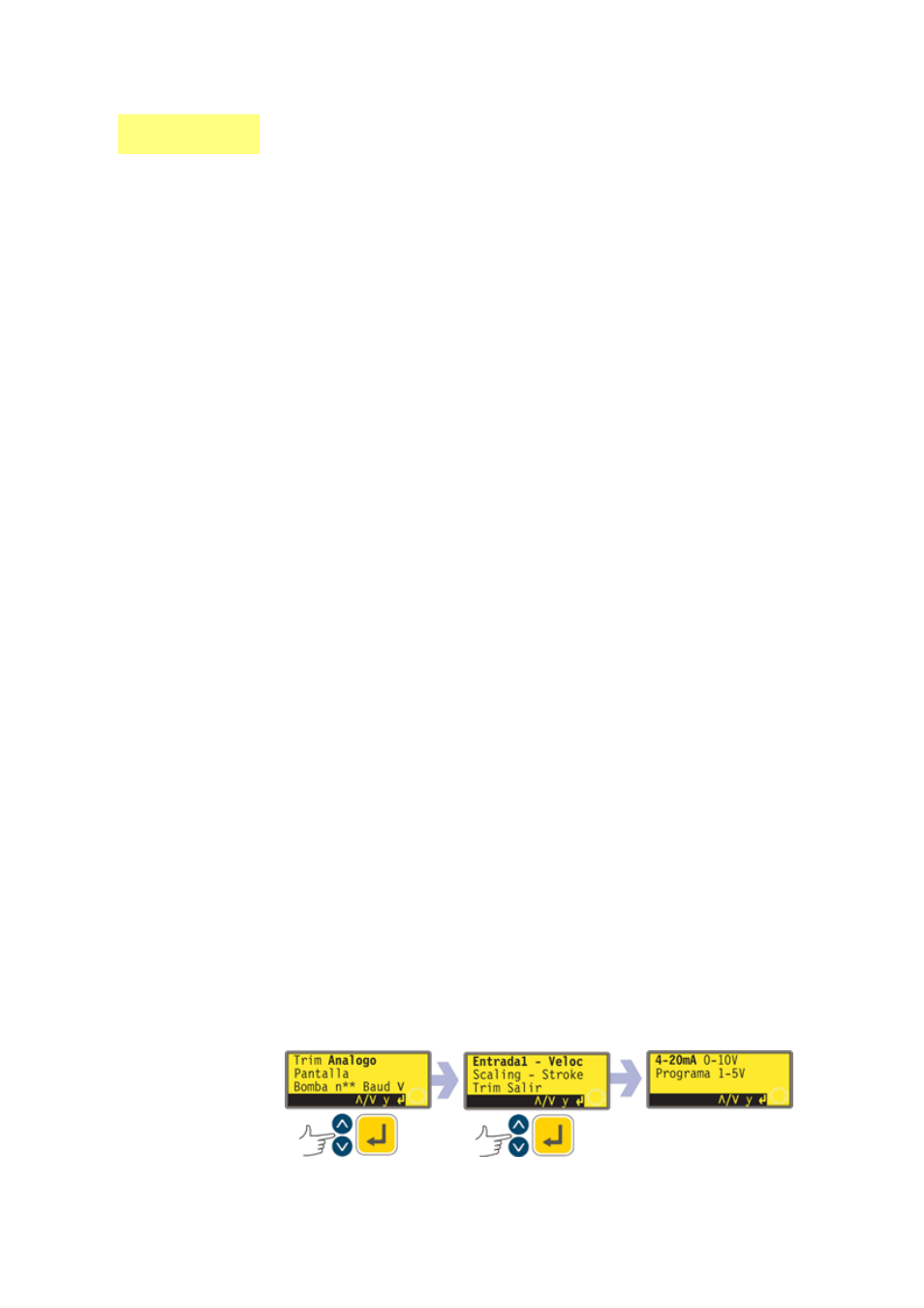

18.2 Analógico
Cuando la bomba está bajo control remoto, rastrea una señal analógica desde el sistema
de control remoto del usuario hasta el terminal i/p del conector Analógico 1, situado en
la parte posterior de la bomba, dentro de los intervalos 4-20 mA, 0-10 V ó 1-5 V. La
opción Analógico en el menú Configuración permite al usuario configurar la bomba para
que funcione con su sistema de control remoto.
