23.5 Entrada de marcha / parada

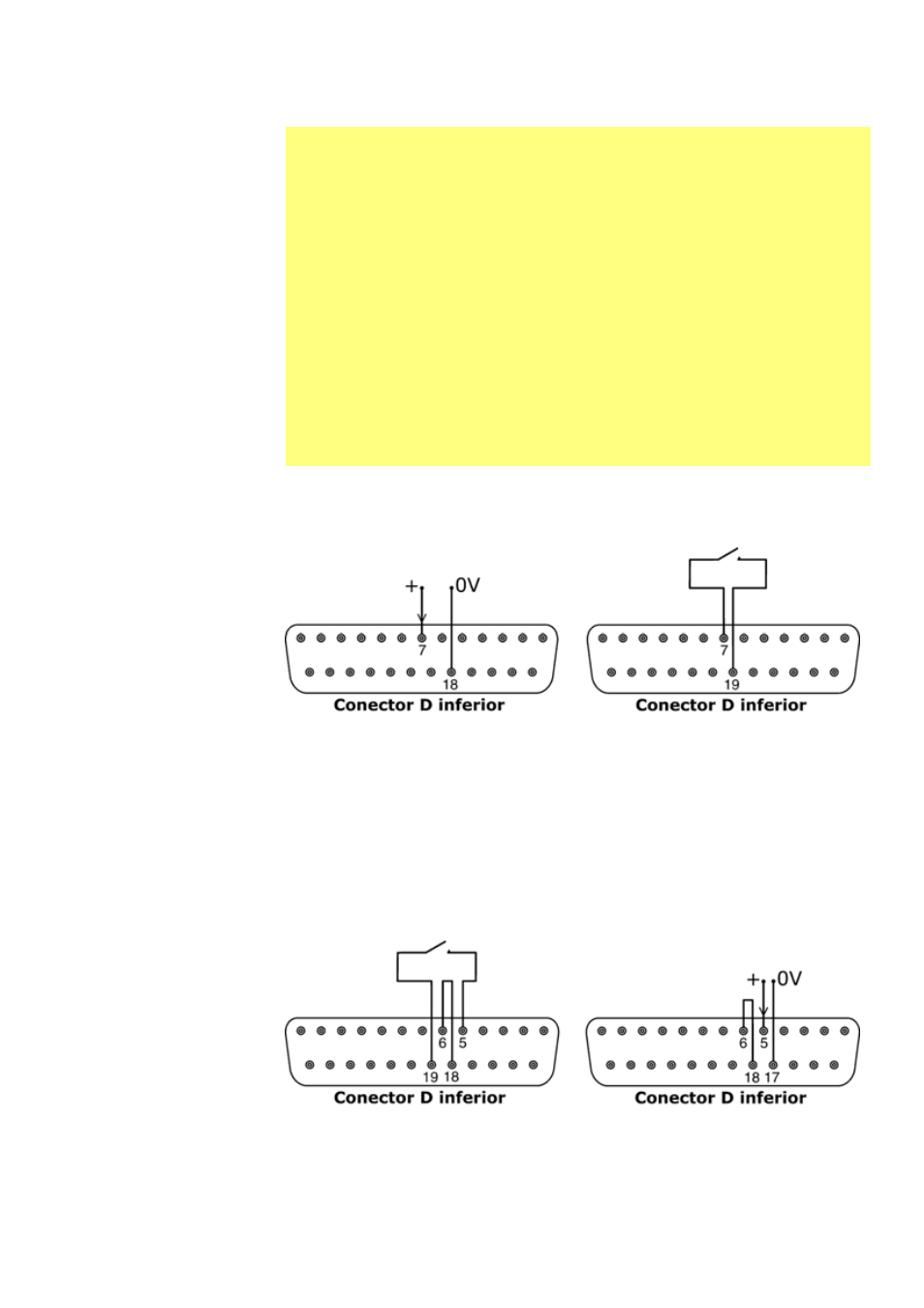

Marcha / parada remota: conecte un interruptor remoto entre las clavijas 7 y 19 del
conector D inferior. Alternativamente, se puede aplicar una entrada lógica a la patilla 7
del conector D inferior, con la patilla 18 puesta a tierra. Una entrada alta detiene la
bomba, mientras que una entrada baja la hace funcionar. Si no existe ninguna conexión
o si el interruptor está abierto, la bomba funcionará por omisión. Para modificar o
establecer el sentido de la entrada marcha / parada, consulte la sección 18.11, Parada
remota en el menú Configuración.
23.6 Entrada del sentido de giro
Para habilitar el control remoto del sentido de giro e inhabilitar la tecla SENTIDO
(MAYUS, 1) del teclado, conecte las clavijas 6 y 18 del conector D inferior. Conecte un
interruptor remoto entre las clavijas 5 y 19 del conector D inferior. Interruptor abierto
Importante: instrucciones generales para entradas de control remoto
Todas las entradas de control remoto pueden ser conectadas de dos formas:
Lógica
Se puede conectar a la patilla de entrada una tensión lógica entre 5 V LTT y
24 V de lógica industrial. La bomba está configurada para funcionar sin modi -
ficaciones en cualquier punto de esta gama. Cualquiera de las clavijas de 0V
está conectada al 0V del dispositivo de control para establecer el circuito. En el
esquema de conexiones se identifica una patilla de 0V, pero se puede utilizar
cualquiera. Baja es equivalente a 0 V. Alta es equivalente a 5 V 24 V.
Interruptor
Puede conectarse un interruptor remoto entre la patilla de entrada y cualquier
suministro de tensión positiva procedente de la bomba. En el esquema de
conexiones se identifica una patilla de alimentación de 5 V, pero hay varias
que sirven, ya sea con 5 V u otra tensión positiva. Sin embargo, no debe usar
la patilla 21 del conector D inferior ni la patilla 20 del conector D superior.
