Manuel del usario Watson-Marlow 620DuN y 620Du 75
23.10.2 Salida lógica 2

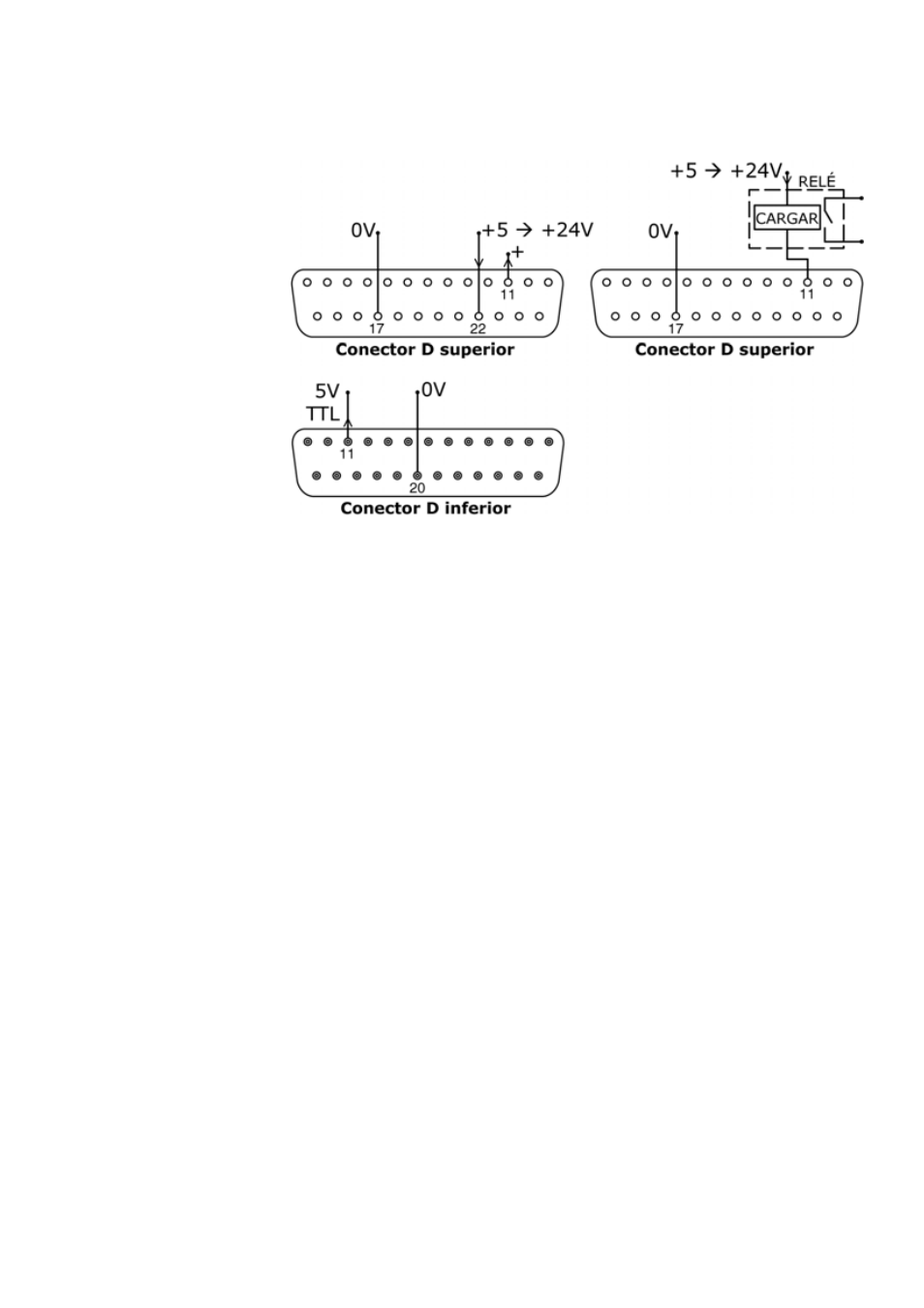

La Salida 2 se toma de la patilla 11 del conector D superior, dependiendo del estado lógico
de la función asignada a la Salida 2. Alternativamente, puede haber una carga, p. ej. una
bobina de relé, conectada a la patilla 11, puesta a tierra en la patilla 17. La corriente
circulará por el circuito dependiendo del estado lógico de la función asignada a la Salida
2. No conecte a ningún dispositivo que requiera más de 50 mA.
Además, la salida 2 está disponible como señal lógica de 5 V LTT en la patilla 11 del
conector D inferior. Cambiará de estado con arreglo al estado lógico de la función
asignada a la Salida 2. No conecte a ningún dispositivo que requiera más de 1 carga LTT.
Por omisión, la salida 2 está configurada para indicar el estado de sentido de rotación.
Véase la sección 12, Primera puesta en marcha de la bomba.
