Manuel del usario Watson-Marlow 620DuN y 620Du 56

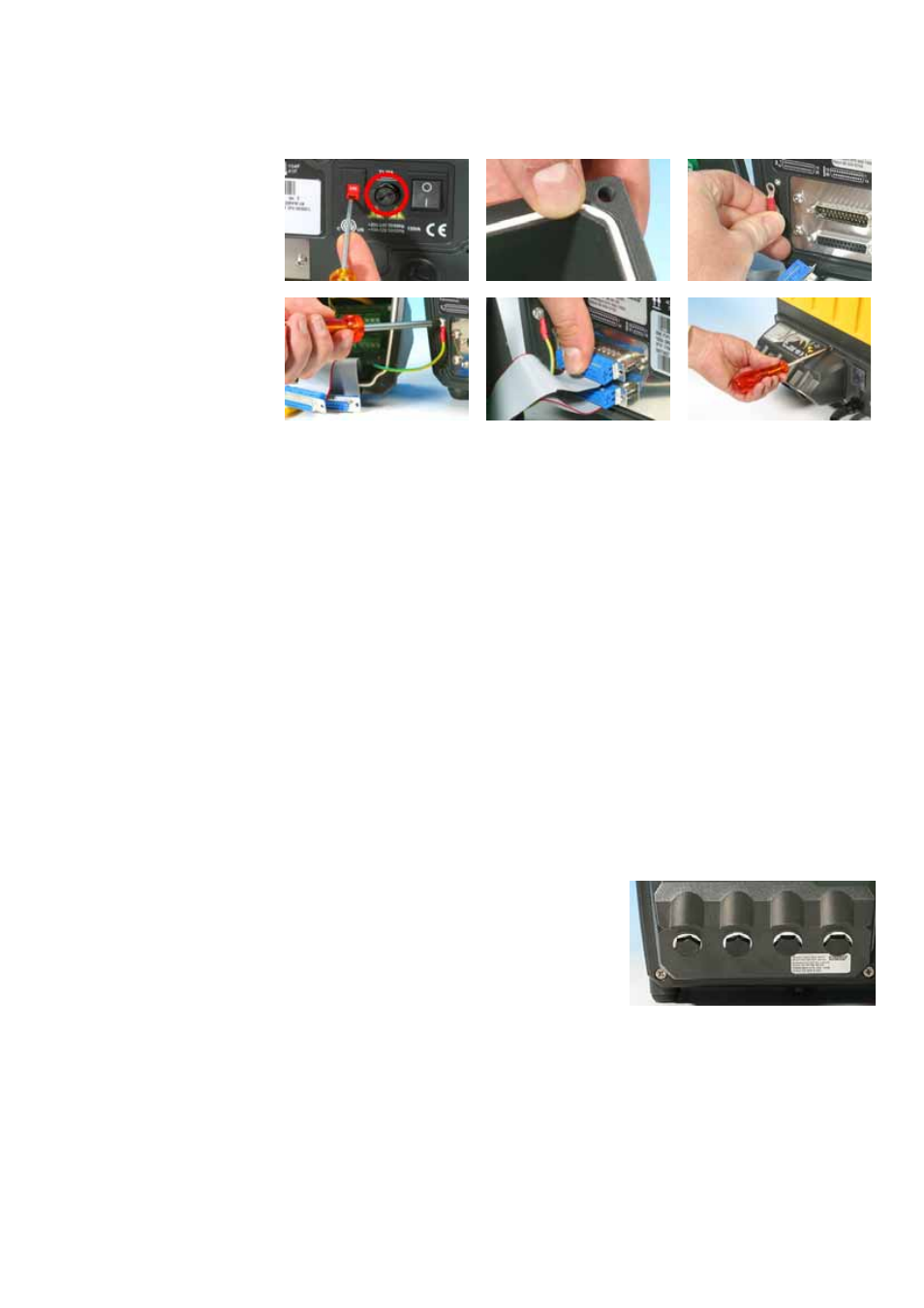

Para sustituir el módulo estanco 620N:
Compruebe que no sea necesario sustituir el fusible del portafusible (en el círculo).
Compruebe que el conmutador de selección de voltaje esté en la posición correcta.
Compruebe que la tira de sellado esté bien metida en su ranura en la cara del
módulo.
Conecte el cable de conexión a tierra del módulo. Sustituya y apriete su tornillo a
2 Nm.
Presione hasta que se acoplen totalmente en sus alojamientos los conectores D de
25 vías hembra (superior) y macho.
Sostenga el módulo en su sitio. Tenga cuidado de que no se dañe la junta ni se
pellizque el cable de conexión a tierra o los cables planos del conector D, y atornille
los seis tornillos de fijación (empezando en primer lugar por el superior central).
Apriételos con un par de 2,5 Nm.
Nota: El módulo 620N debe ir sujeto correctamente con los seis tornillos. Sin ellos, los
orificios de los tornillos pueden oxidarse y dejar de cumplir la norma de protección IP66
(NEMA4X).
22.2 Cableado
Es responsabilidad del usuario garantizar un funcionamiento seguro y fiable de la bomba
bajo control remoto y automático.
Las líneas de 0 V de esta bomba son comunes y están aisladas de tierra mediante un
transformador de alimentación (tierra flotante). Puede ser conectada a interfaces 0 V
aisladas o puestas a tierra.
La entrada de cable al módulo estanco se realiza
a través de hasta cuatro casquillos pasacables
estancos. Estos se deben instalar en lugar de los
tapones que sellan el módulo cuando se
suministra la bomba.
El número de casquillos necesarios depende del
número de cables de conexión necesarios y de la
conveniencia del instalador. Por norma, la
bomba lleva cuatro casquillos pasacables M16.
Se deben utilizar los cables de control recomendados para la regleta de terminales:
métrico = 0,14 mm2 – 2,5 mm2 macizo y 0,14 mm2 – 1,5 mm2 trenzado. USA = 26AWG
– 14AWG macizo y 26AWG – 16AWG trenzado. Cable: circular. Diámetro exterior
máx/min para asegurar la estanqueidad cuando se pasa a través del casquillo pasacables
normal: 9,5 mm-5 mm. La sección del cable debe ser circular para garantizar la
correcta estanqueidad.
