23.9 Entrada de detección de fugas

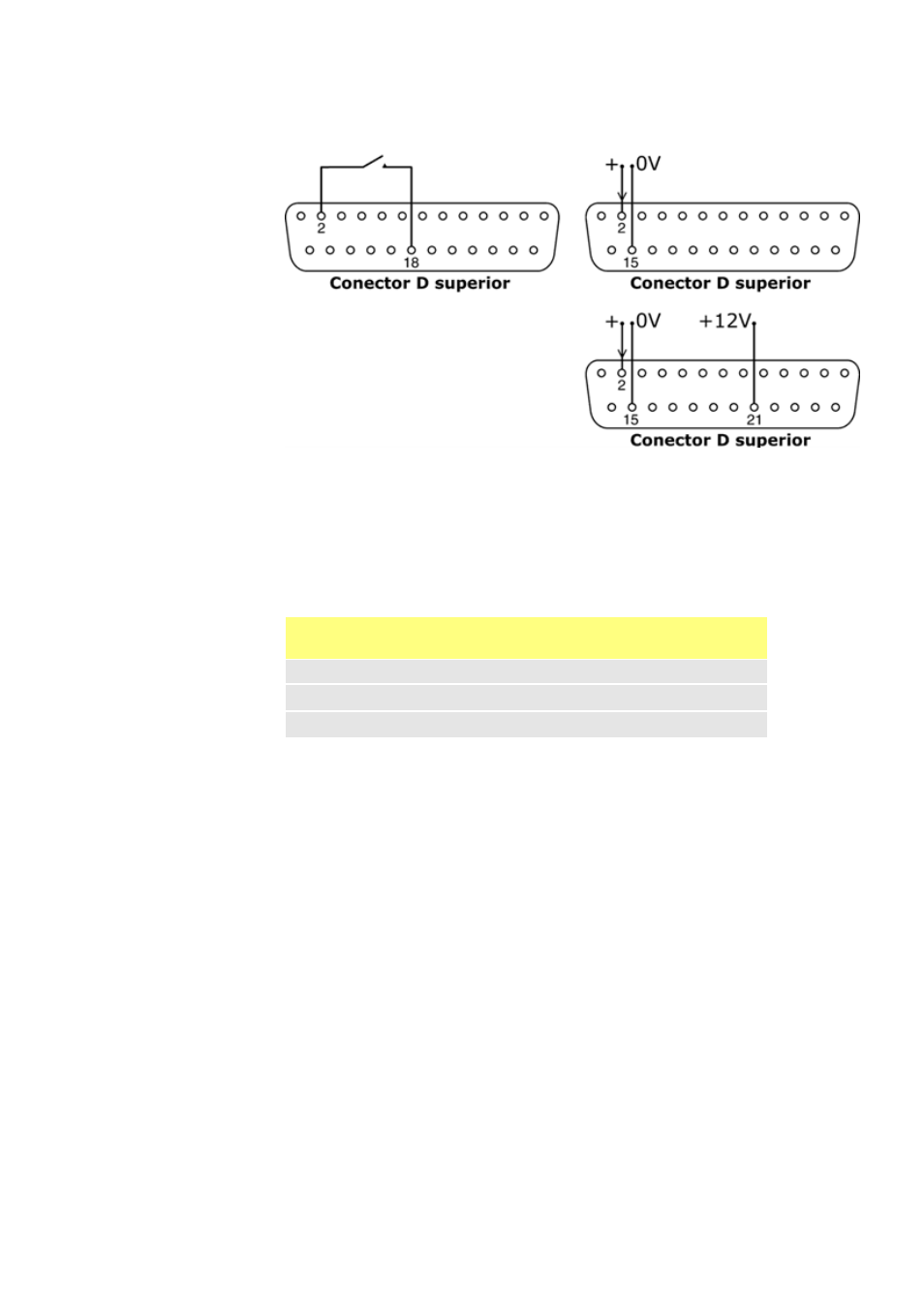

Conecte un dispositivo remoto de detección de fugas entre las clavijas 2 y 18 del conector
D superior. El circuito cerrado indica una fuga. Alternativamente, se puede aplicar una
entrada lógica a la patilla 2 del conector D superior, con la patilla 15 puesta a tierra. Una
entrada alta indica una fuga. Conecte un detector de fugas Watson-Marlow de la misma
forma, tomando 12 V para alimentarlo desde la patilla 21 del conector D superior.
Conecte el cable del detector de goteo del monitor de mangueras Watson-Marlow de la
siguiente manera:
Nota: Use sólo un monitor de mangueras Watson-Marlow de la serie 620.
Color de los cables del
monitor de mangueras
Clavija numerada del
conector superior tipo "D"
Azul
15
Amarillo
2
Rojo
21
