Manuel del usario Watson-Marlow 620DuN y 620Du 51
El menú Detalles de clavijas de salida
Seleccione una opción mediante las teclas ARRIBA o ABAJO y presione ENTER para
confirmar su elección.
La información sobre clavijas de salida repite los detalles descritos en este manual de
instrucciones en Cableado de control automático.
Todas las pantallas disponibles se presentan de forma similar. Por ejemplo, al seleccionar
Entrada analógica 1 se muestra la siguiente pantalla:
Esto indica que la señal de entrada analógica debe aplicarse a la clavija4 del conector D
inferior en la parte posterior de la bomba, mientras que en la patilla 16 están disponibles
0 voltios. Si la entrada analógica está configurada para una señal de 4-20 mA, la tensión
máxima permitida es de 5 voltios; si la entrada analógica está configurada para una señal
de 0-10 V ó 1-5 V, la tensión máxima permitida es de 10 voltios.
La información disponible al seleccionar Alimentación y Otros se presenta en dos
pantallas cada una. Al presionar ABAJO cuando aparece la primera pantalla de cada uno,
se mostrará la segunda pantalla. ARRIBA desempeña una función similar.
Al presionar STOP o ENTER en cualquier pantalla de información de clavijas de salida,
el usuario vuelve a la pantalla pertinente del menú Clavijas de salida.
Para salir de las pantallas de menú Clavijas de salida
Avance por las pantallas del menú Clavijas de salida hasta que se visualice la quinta
pantalla. Seleccione Salir usando las teclas ARRIBA o ABAJO y presione ENTER para
confirmar su elección.
Alternativamente...
Presione repetidamente STOP para retroceder un nivel tras otro hasta que se visualice el
menú principal.

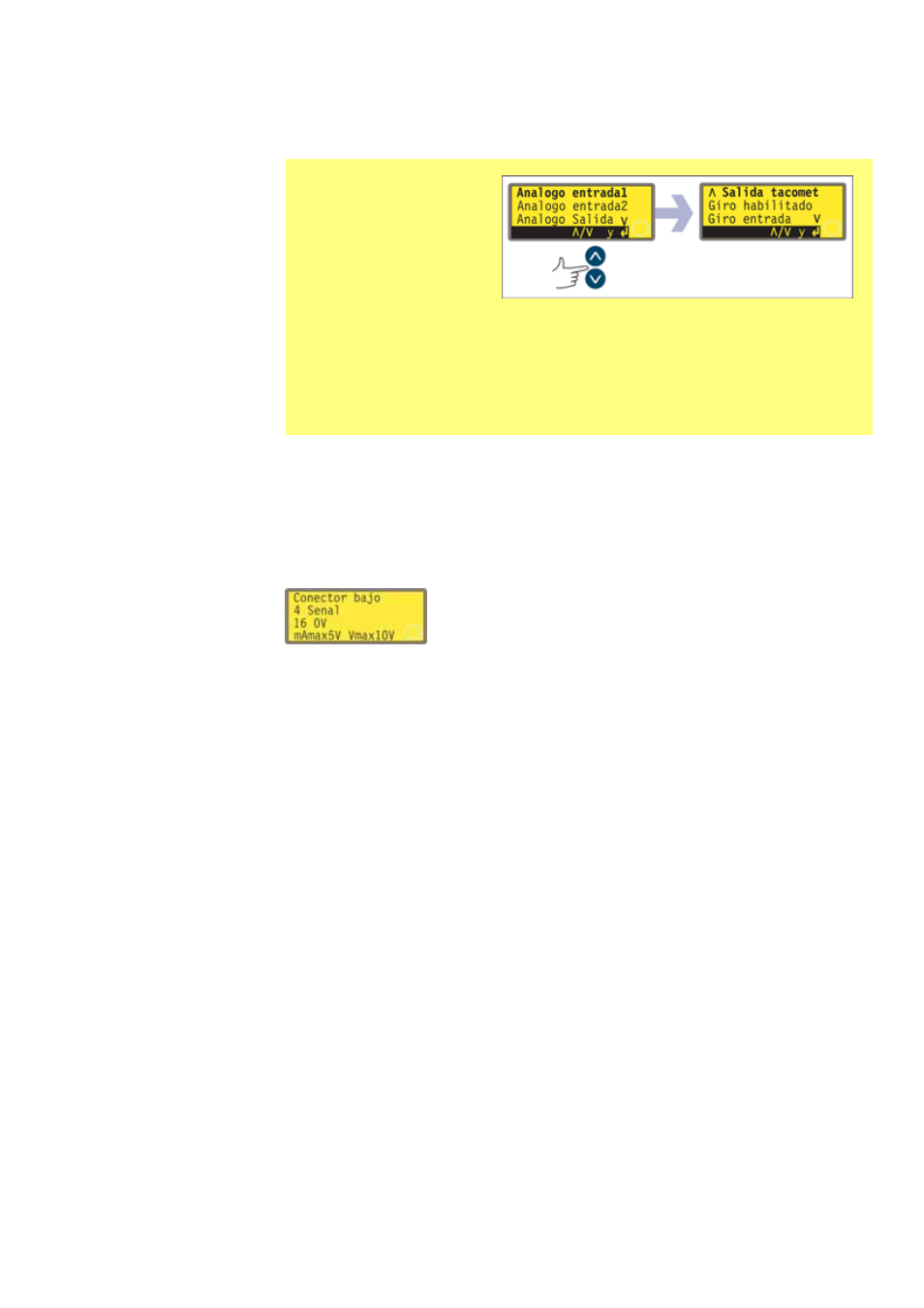

El menú Detalles de
clavijas de salida ocupa
cinco pantallas. Aquí se
muestran las dos
primeras.
Para desplazarse desde
una pantalla a las
pantallas siguientes,
presione ABAJO
repetidamente. Se resaltan sucesivamente todos los elementos hasta que
se resalta el último elemento en la pantalla. Al presionar de nuevo la
tecla ABAJO se visualiza la siguiente pantalla del menú, con el primer
elemento resaltado.
Siga el procedimiento inverso, usando la tecla ARRIBA para desplazarse
hasta un elemento en una pantalla previa del menú.
