Manuel del usario Watson-Marlow 620DuN y 620Du 61
del conector del Pot-rem estaría sobrecargada y no proporcionaría el voltaje completo de
5 V ó 10 V.
La velocidad de la bomba establecida por el conector Analógico 1 se escalará
proporcionalmente a la señal del conector Analógico 2 de acuerdo con la fórmula y=as,
en donde a es la velocidad establecida por el conector Analógico 1, s es el escalado
establecido por el conector Analógico 2 (0 V ó 4 mA = 0, incrementándose linealmente
hasta 10 V ó 20 mA = 1), e y es la velocidad de rotación escalada. Si el conector
Analógico 2 se ha configurado para dar una respuesta invertida, el inverso es verdadero.
Véase la sección 18.2, Analógico en el menú Configuración.
22.5 Velocidad: salida analógica

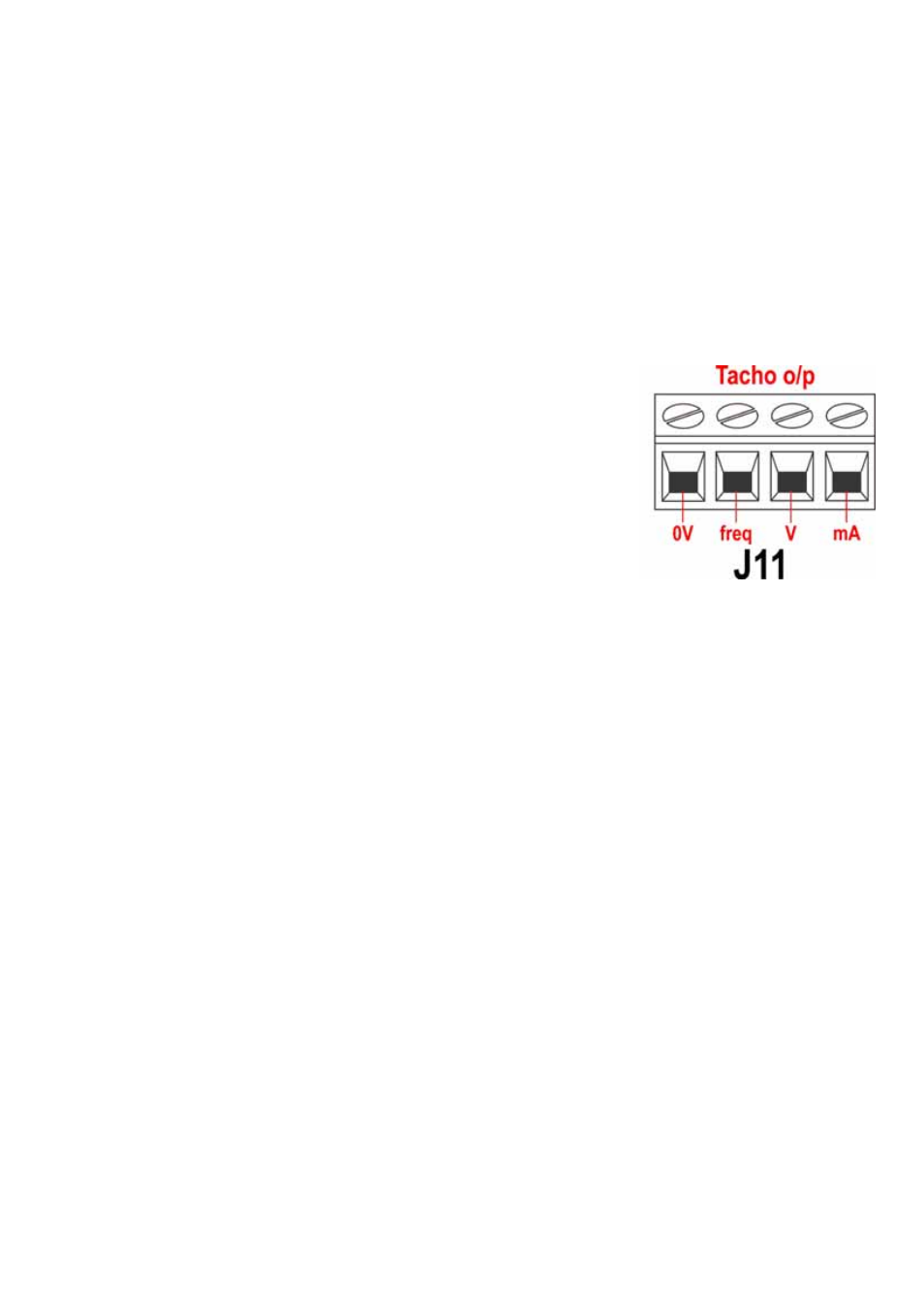

En el conector de salida del tacómetro (J11) hay
disponible una señal de salida de voltaje analógica,
entre el terminal V y el terminal de 0 V. El voltaje es
directamente proporcional a la velocidad de rotación
del cabezal de la bomba. 0 V = velocidad cero; 10 V
= velocidad máxima permitida.
Una señal analógica de corriente dentro del intervalo
4-20 mA está disponible entre el terminal mA y el
terminal de 0 V. La corriente es fija y directamente
proporcional a la velocidad de rotación del cabezal de
la bomba. 4 mA = velocidad cero; 20 mA = velocidad
máxima permitida.
Nota: Si la salida de mA se va a usar para realizar lecturas con un polímetro, es necesario
instalar una resistencia de 250
Ω en serie.
22.6 Salida de frecuencia del tacómetro
En el conector de salida del tacómetro (J11) hay disponible una salida de frecuencia del
tacómetro, entre el terminal freq y el terminal de 0 V. Genera un impulso rectangular de
+5 V, máximo 0,5 mA, cuya frecuencia es directamente proporcional a la velocidad de
rotación del cabezal de la bomba. Genera 5,578 Hz/rpm – 334 impulsos por cada
revolución del eje de salida. El tren de impulsos procedente de la bomba puede ser
utilizado para calcular la velocidad de rotación o para determinar el número de
revoluciones del cabezal de la bomba. Esta salida posee la fuerza necesaria para ser
efectiva a una distancia de hasta 3 m de la bomba. Los recorridos de cable de más de 3
m requieren la amplificación de la señal.
