96 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
3.3 Medición automática de piezas
Resumen
El TNC dispone de doce ciclos con los que es posible medir piezas
automáticamente:

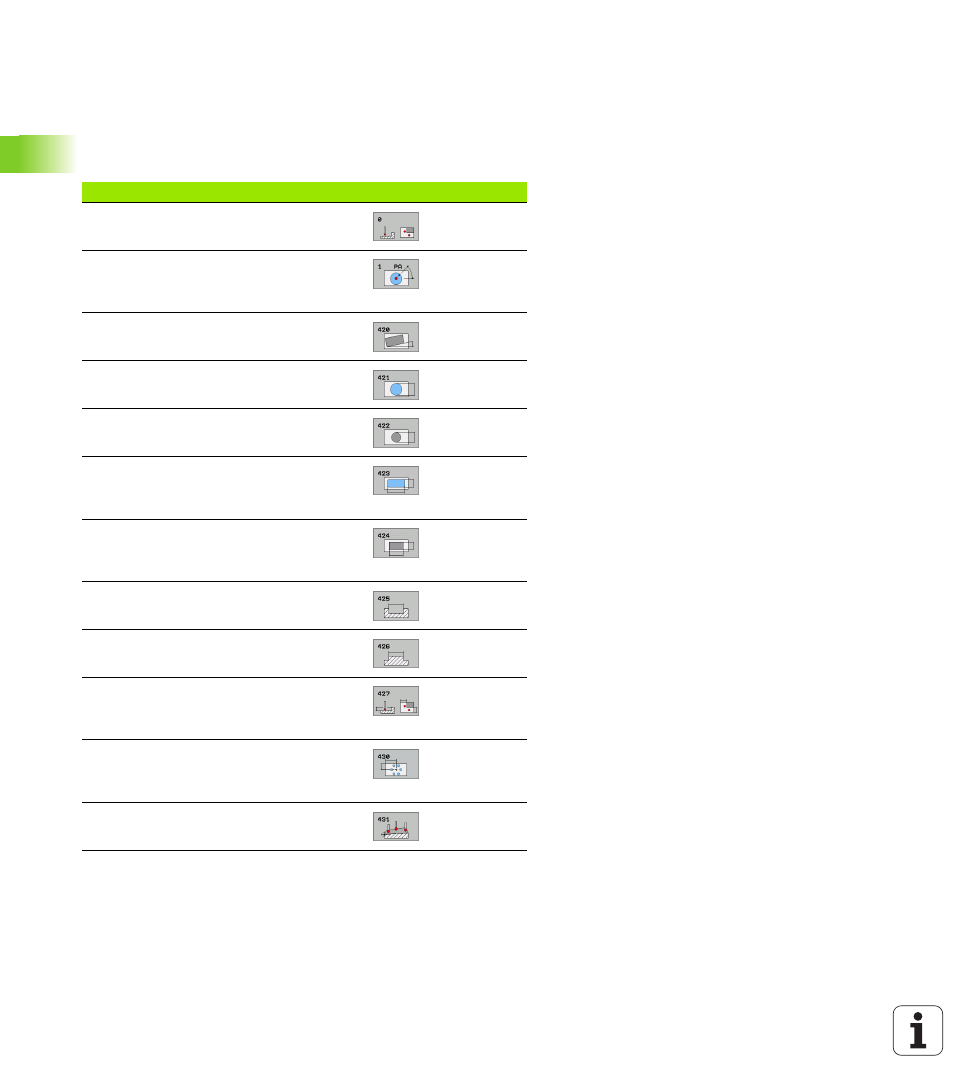

Ciclo softkey Pág.
0 medir PLANO DE REFERENCIA de una
coordenada en un eje seleccionado Pág. 101
1 PLANO DE REFERENCIA POLAR medir
un punto, dirección de palpación
mediante ángulo Pág. 102
420 MEDIR ÁNGULO medir ángulo en el
plano de mecanizado Pág. 103
421 MEDIR TALADRO medir posición y
diámetro de un taladro Pág. 105
422 MEDIR CÍRCULO EXTERIOR medir
posición y diámetro de una isla circular Pág. 108
423 MEDIR RECTÁNGULO INTERIOR
medir posición, longitud y ancho de una
cajera rectangular Pág. 111
424 MEDIR RECTÁNGULO EXTERIOR
medir posición, longitud y ancho de una
isla rectangular Pág. 114
425 MEDIR RANURA INTERIOR (2º plano
de softkey) medir ancho de ranura interior Pág. 117
426 MEDIR ALMA EXTERIOR (2º plano
de softkey) medir alma exterior Pág. 119
427 MEDIR COORDENADAS (2º plano
de softkey) medir una coordenada
cualquier en un eje seleccionado Pág. 121
430 MEDIR CÍRCULO DE AGUJEROS (2º
plano de softkey) medir posición del
círculo de agujeros y diámetro Pág. 123
431 MEDIR PLANO (2º plano de softkey)
medir ángulo de ejes A- y B- de un plano Pág. 126
