HEIDENHAIN iTNC 530 121
3.3 Medición aut
o
mática de piezas

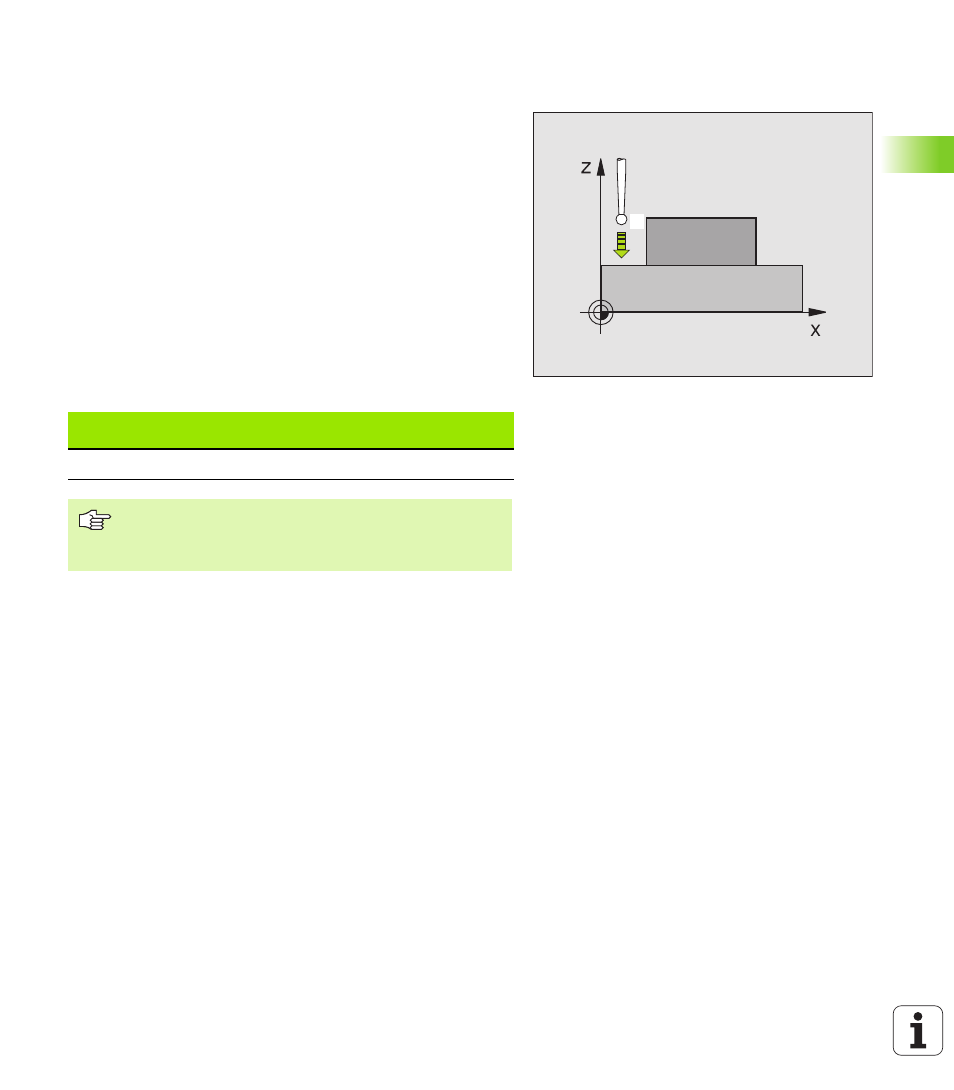

MEDIR COORDENADA (ciclo de palpación 427,
DIN/ISO: G427)
El ciclo de palpación 427 determina una coordenada en un eje
seleccionado y almacena el valor en un parámetro de sistema. Cuando
se definen los valores de tolerancia correspondientes en el ciclo, el
TNC lleva a cabo una comparación entre valor nominal-valor real y
almacena la variación en los parámetros de sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 22) hacia el punto de
palpación
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la determinada
2 A continuación el TNC posiciona el palpador en el plano de
mecanizado sobre el punto de palpación introducido
1 y mide allí
el valor real en el eje seleccionado
3 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
1
Número de
parámetro
Significado
Q160 Coordenadas medidas
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
