HEIDENHAIN iTNC 530 61
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
3.2 Cálculo automático de los
puntos de referencia
Resumen
El TNC dispone de diez ciclos, con los que se puede calcular
automáticamente puntos de referencia y procesarlos como sigue:
„ Fijar el valor calculado como valor de visualización
„ Escribir el valor calculado en la tabla de presets
„ Introducir el valor calculado en una tabla de puntos cero

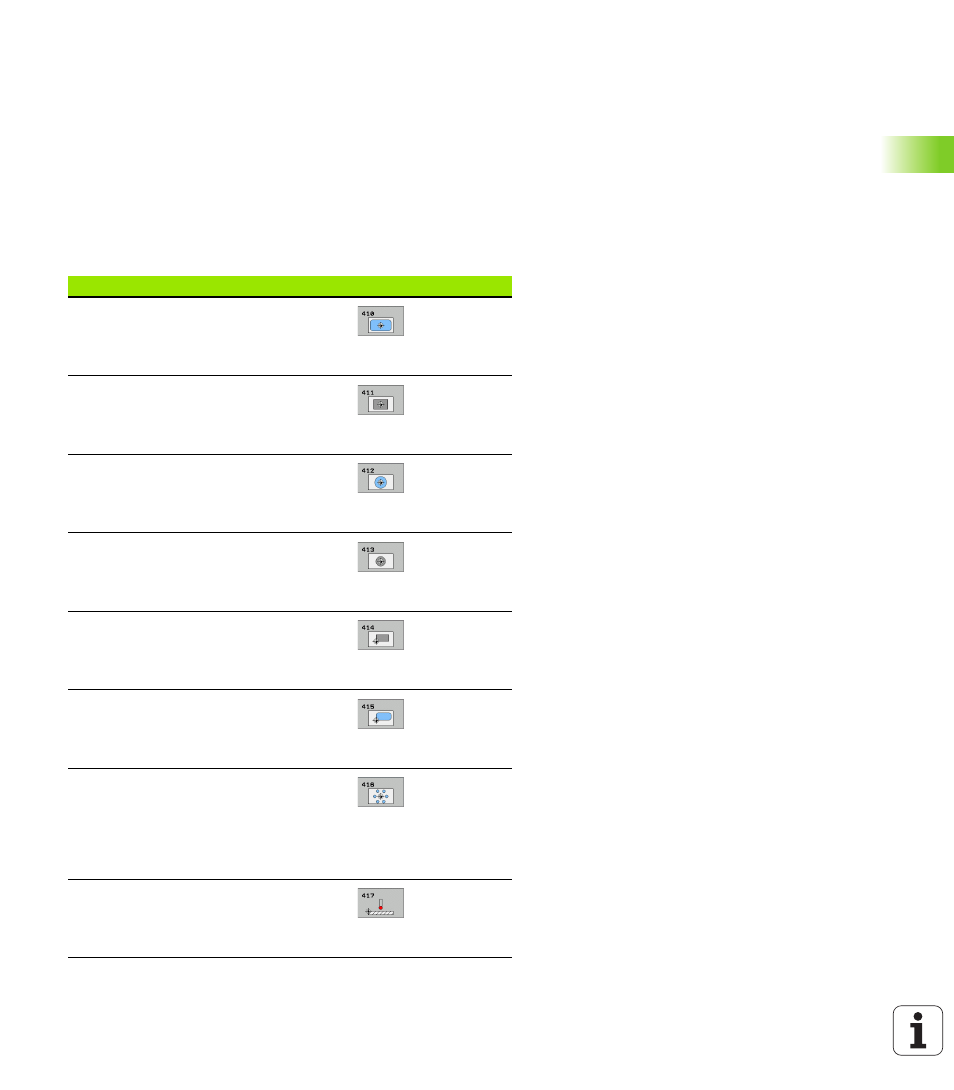

Ciclo softkey Pág.
410 PTO. REF. RECTÁNG. INTERIOR
Medir interiormente la longitud y el ancho
de un rectángulo, fijar centro del
rectángulo como punto de referencia Pág. 64
411 PTO. REF. RECTÁNG. INTERIOR
Medir interiormente la longitud y el ancho
de un rectángulo, fijar centro del
rectángulo como punto de referencia Pág. 67
412 PTO. REF. CÍRCULO INTERIOR
Medir interiormente cuatro puntos
circulares cualquiera, fijar centro del
círculo como punto de referencia Pág. 70
413 PTO. REF. CÍRCULO EXTERIOR
Medir exteriormente cuatro puntos
circulares cualquiera, fijar centro del
círculo como punto de referencia Pág. 73
414 PTO. REF. VÉRTICE EXTERIOR
Medir dos rectas exteriores, fijar punto
de corte de las rectas como punto de
referencia Pág. 76
415 PTO. REF. VÉRTICE INTERIOR
Medir dos rectas interior, fijar punto de
corte de las rectas como punto de
referencia Pág. 79
416 PTO. REF. CENTRO CIRCULO
TALADROS (2º carátula de softkeys)
Medir tres taladros cualquiera sobre el
círculo de taladros, fijar el centro del
círculo de taladros como punto de
referencia Pág. 82
417 PTO. REF. EJE PALPACION (2ª
carátula de softkeys) Medir cualquier
posición en el eje de palpación y fijarlo
como punto de referencia Pág. 85
