50 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la
posición inclinada de la pieza

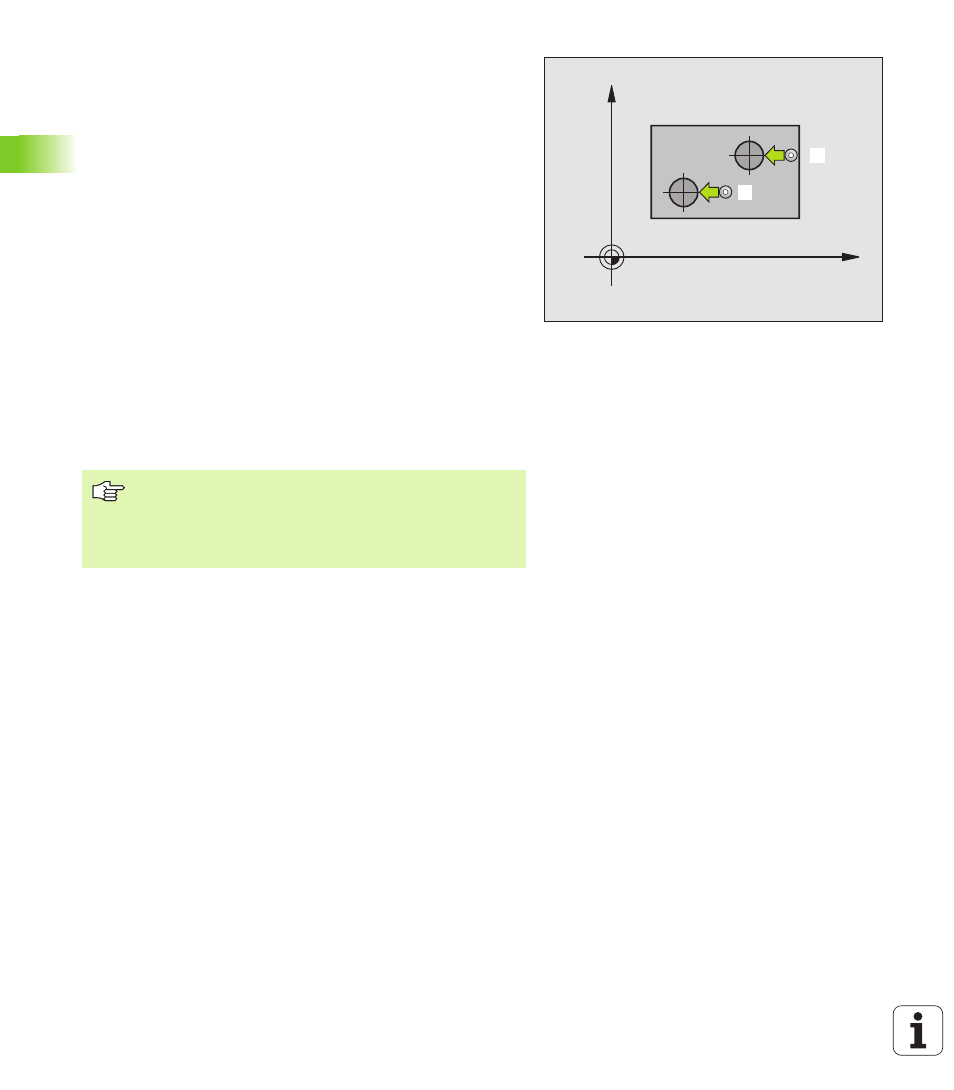

GIRO BASICO mediante dos islas (ciclo de
palpación 402, DIN/ISO: G402)
El ciclo de palpación 402 registra los puntos centrales de islas binarias.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de la isla. El
TNC compensa a través de la función Giro básico el valor
calculado(Véase también „Compensación de la inclinación de la pieza”
en pág. 31).
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 22) hacia el punto de
palpación
1 de la primera isla
2 A continuación el palpador se desplaza a la altura de medición 1
introducida y registra mediante cuatro palpaciones el primer centro
de la primera isla. Entre los puntos de palpación desplazados entre
sí 90° el palpador se desplaza sobre un arco de círculo
3 Después el palpador retrocede a la altura de seguridad y se
posiciona sobre el punto de palpación
5 de la segunda isla
4 El TNC desplaza el palpador a la altura de medición 2 introducida
y registra mediante cuatro palpaciones el segundo centro de la isla
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
X
Y
5
1
