124 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas

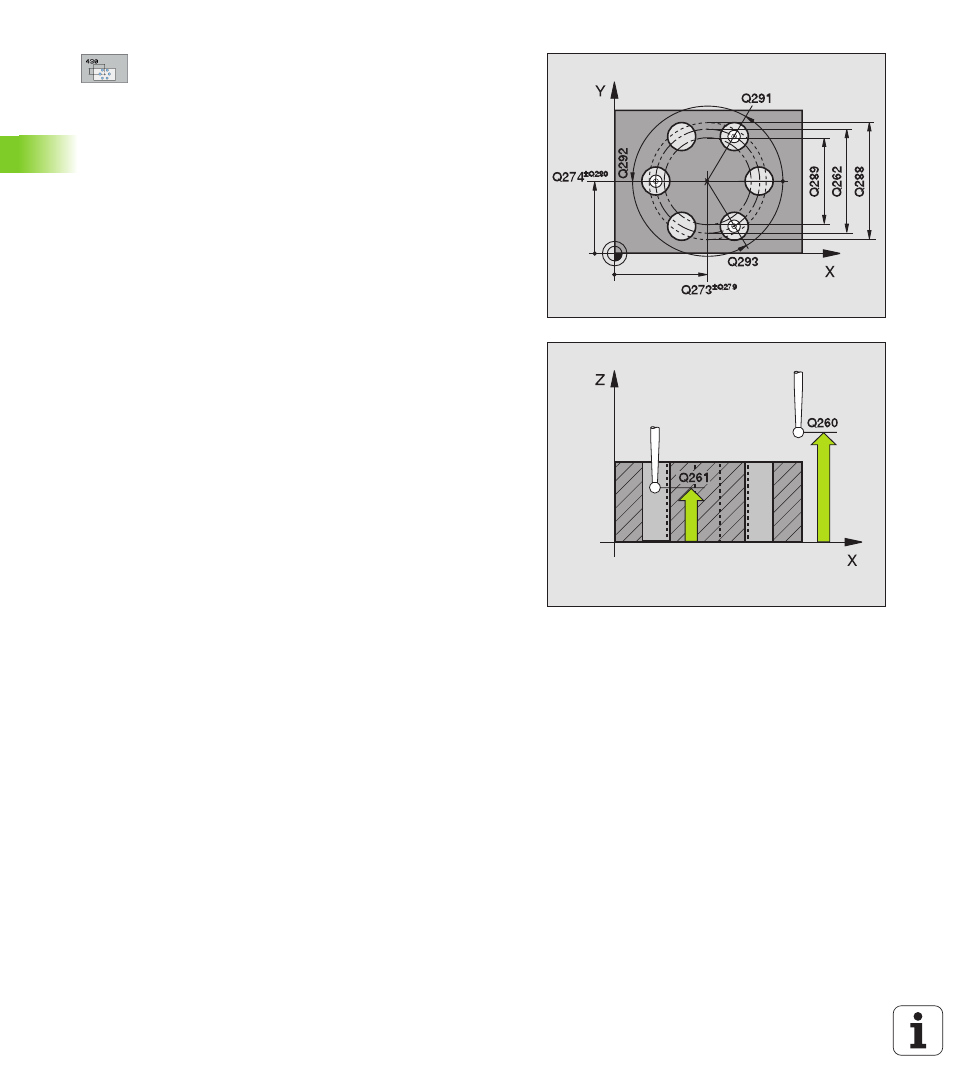

8 Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje transversal
del plano de mecanizado
8 Diámetro nominal Q262: Introducir el diámetro del
círculo de taladros
8 Angulo 1er taladro Q291 (valor absoluto): Angulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado
8 Angulo 2º taladro Q292 (valor absoluto): Angulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado
8 Angulo 3er taladro Q293 (valor absoluto): Angulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Cota máxima Q288: máximo diámetro admisible para
el círculo de taladros
8 Cota mínima Q289: mínimo diámetro admisible para el
círculo de taladros
8 Valor tolerancia centro 1er eje Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8 Valor tolerancia centro 2º eje Q280: Desviación
admisible de la posición en el eje transversal del plano
de mecanizado
