HEIDENHAIN iTNC 530 35
2.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D

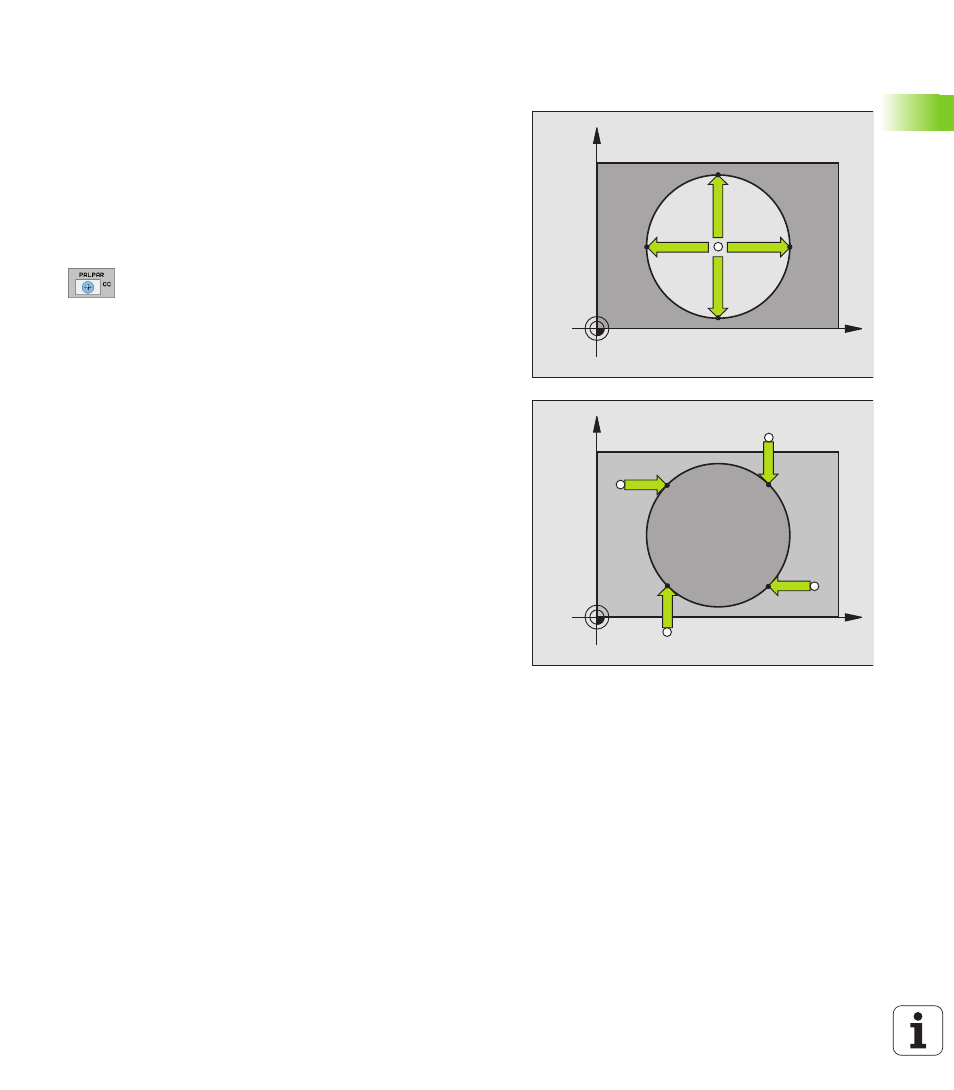

Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc.
Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
8 Posicionar la bola de palpación aprox. en el centro del círculo
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR CC
8 Palpación: Accionar 4 veces el pulsador de arranque
START. El palpador palpa sucesivamente 4 puntos de
la pared interior del círculo
8 Cuando se quiere trabajar con una medición
compensada (sólo en máquinas con orientación del
cabezal, depende de MP6160), se pulsa la softkey
180° y se palpan de nuevo 4 puntos de la pared
interior del círculo
8 Si no se trabaja con una medición compensada, se
pulsa la tecla FIN
8 Punto de referencia : Introducir ambas coordenadas
del punto central del círculo en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero", pág. 26, ó véase "Escribir los valores de
la medición de los ciclos de palpación en una tabla de
presets", pág. 27)
8 Finalizar la función de palpación: Pulsar la tecla FIN
Círculo exterior:
8 Posicionar la bola de palpación cerca del primer punto de palpación
fuera del círculo
8 Seleccionar la dirección de palpación: Seleccionar la softkey
correspondiente
8 Palpación: Accionar el pulsador externo de arranque START
8 Repetir el proceso de palpación para los 3 puntos restantes. Veáse
la fig. de abajo a la dcha.
8 Punto de referencia : Introducir las coordenadas del punto de ref.,
aceptar con softkey FIJAR PUNTO REF., o escribir valor en una tabla
(véase "Escribir los valores de la medición de los ciclos de palpación
en una tabla de puntos cero", pág. 26, ó véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla de presets",
pág. 27)
8 Finalizar la función de palpación: Pulsar la tecla FIN
Después de la palpación, el TNC visualiza en pantalla las coordenadas
actuales del punto central del círculo y el radio del mismo PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
