82 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

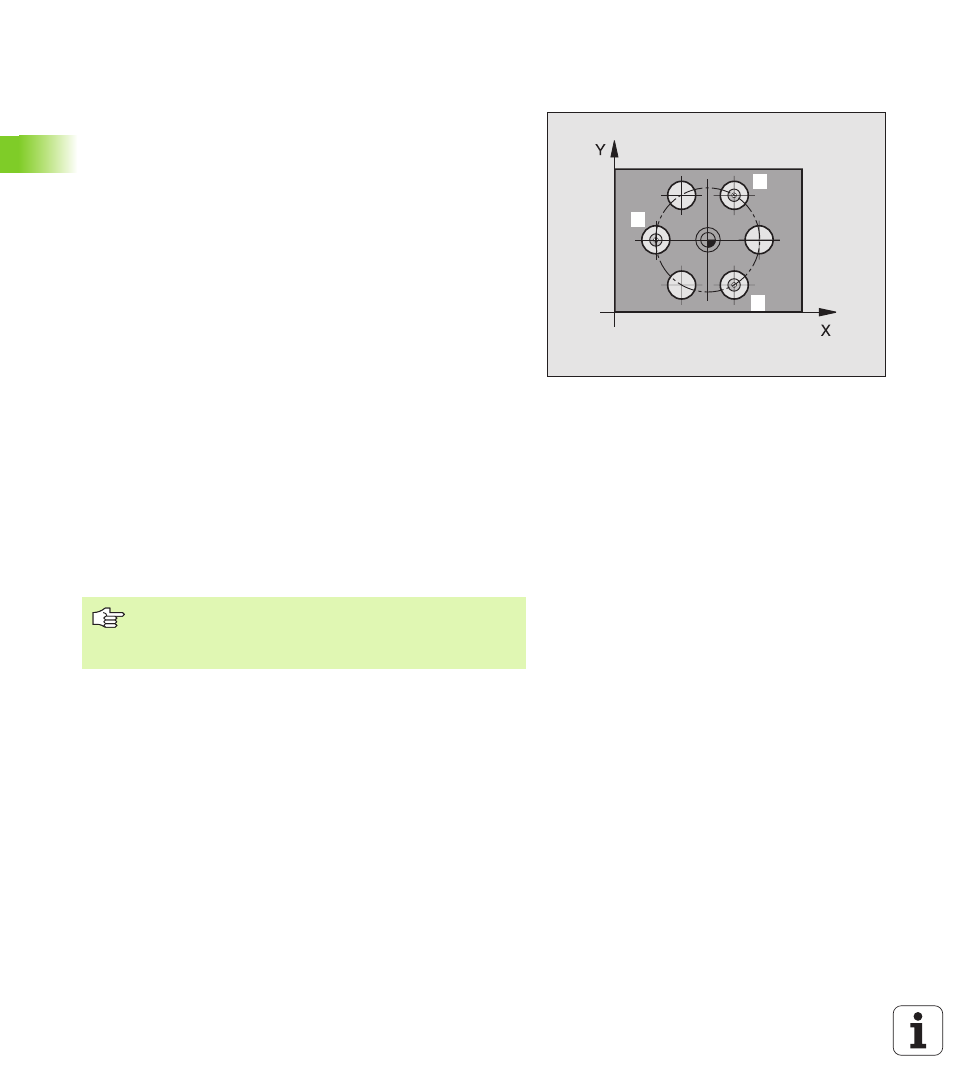

PTO. REF. CENTRO CIRCULO TALADROS (ciclo
de palpación 416, DIN/ISO: G416)
El ciclo de palpación 416 calcula el punto central de un círculo de
agujeros mediante la medición de tres taladros y fija este punto
central como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero o en una tabla de
presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 22) hasta el centro
del primer taladro introducido
1
2 Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3 Después el palpador retrocede a la altura segura y posiciona sobre
el centro programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5 Después el palpador retrocede a la altura segura y se posiciona
sobre el centro programado del tercer taladro
3
6 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el tercer centro del taladro
7 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 63)
8 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
1
3
2
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
