34 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D

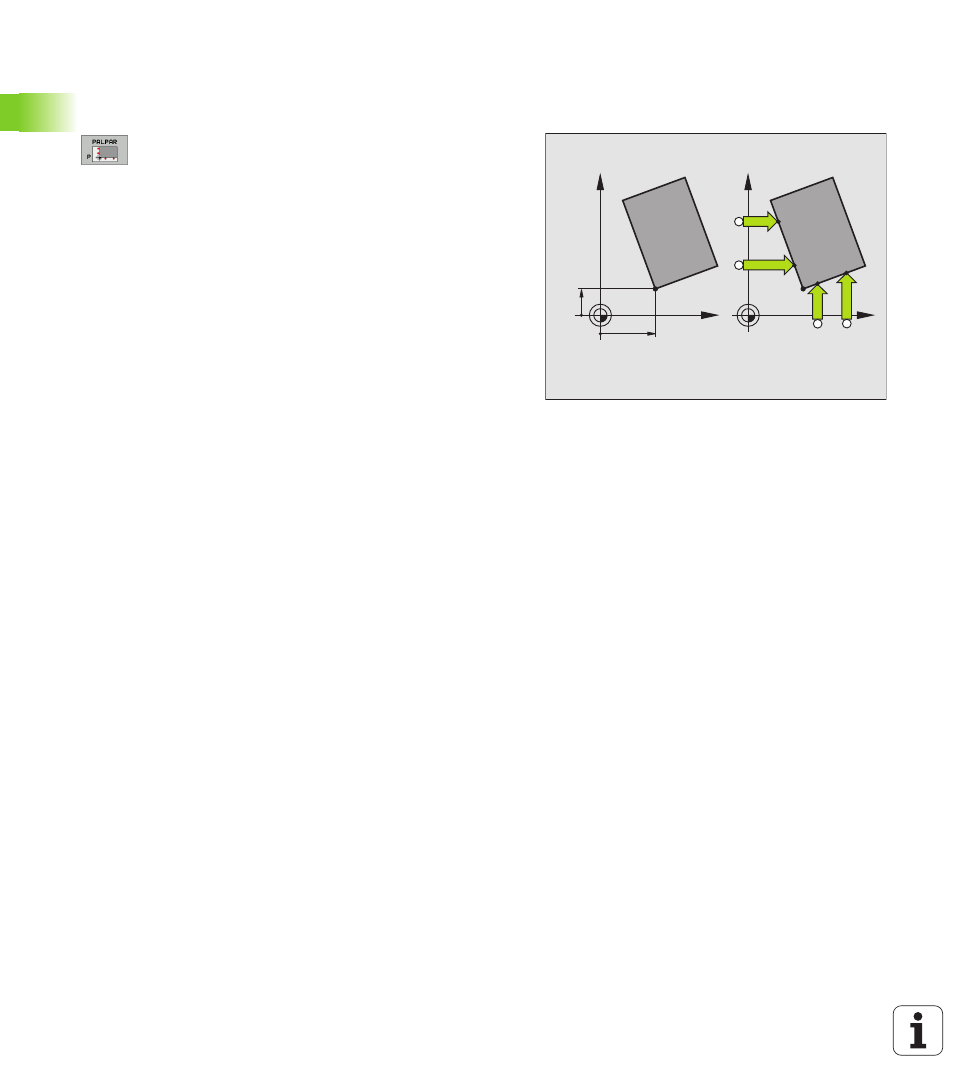

Esquina como punto de ref. - Aceptar los puntos
palpados para el giro básico (véase la figura de la
derecha)
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
8 ¿Puntos de palpación del giro básico? : Pulsar la
tecla ENT para aceptar las coordenadas de los puntos
de palpación
8 Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza que no ha sido
palpada en el giro básico
8 Seleccionar la dirección de palpación: Mediante
softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
8 Palpación: Accionar el pulsador externo de arranque
START
8 Punto de referencia : Introducir ambas coordenadas
del punto de referencia en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero", pág. 26, ó véase "Escribir los valores de
la medición de los ciclos de palpación en una tabla de
presets", pág. 27)
8 Finalizar la función de palpación: Pulsar la tecla FIN
Esquina como punto de referencia - No aceptar
los puntos palpados para el giro básico
8 Seleccionar la función de palpación: Pulsar la softkey PALPAR P
8 ¿Puntos de palpación del giro básico? : Negarlo con la tecla NO
ENT (la pregunta del diálogo sólo aparece cuando se ha ejecutado
antes un giro básico)
8 Palpar las dos aristas cada una dos veces
8 Punto de referencia : Introducir las coordenadas del punto de ref.,
aceptar con softkey FIJAR PUNTO REF., o escribir valor en una tabla
(véase "Escribir los valores de la medición de los ciclos de palpación
en una tabla de puntos cero", pág. 26, ó véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla de presets",
pág. 27)
8 Finalizar la función de palpación: Pulsar la tecla FIN
P
X=?
Y=?
X
Y
P
X
Y
