3.3 Medición aut
o
mática de piezas

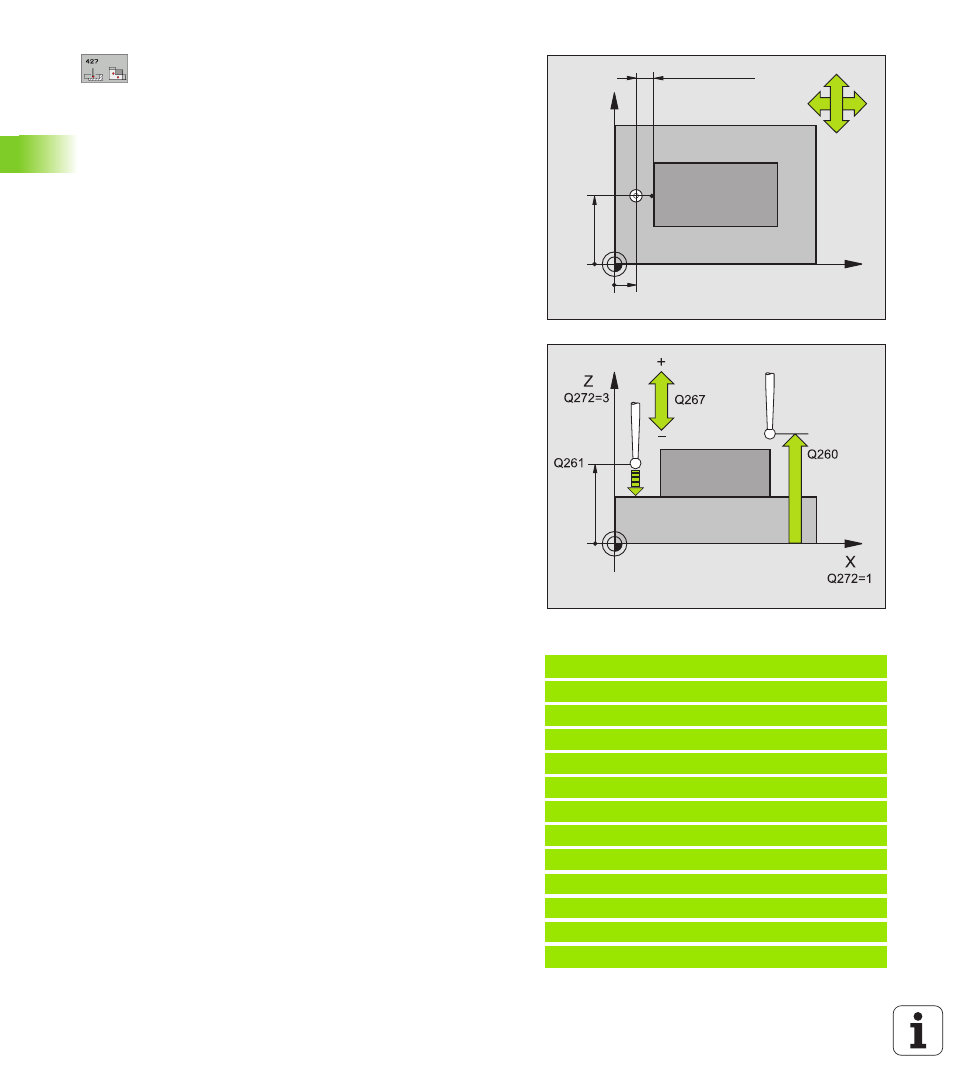

8 1er. punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
8 1er. punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8 Eje de medición (1..3: 1=eje principal) Q272: Eje
en el cual debe realizarse la medición:
1: Eje principal = eje de medición
2: Eje auxiliar = eje de medida
3: Eje palpador = eje de medición
8 Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Protocolo de medición Q281: fijar si el TNC debe
crear un protocolo de medición:
0: No realizar el protocolo de medición
1: Registrar protocolo de medición: El TNC guarda de
forma estándar el fichero de protocolo
TCHPR427.TXT en el directorio, en el que esté
guardado el programa de medición
2: Interrumpir el desarrollo del programa y visualizar el
registro de medida en la pantalla del TNC. Continuar
el programa con la tecla arranque-NC
8 Cota máxima Q288: valor de medición máximo
admisible
8 Cota mínima Q289: valor de medición mínimo
admisible
8 Parada del programa con error de tolerancia Q309:
Determinar si el TNC debe interrumpir el programa
cuando se sobrepasa la tolerancia y debe emitir un
aviso de error:
0: No interrumpir la ejecución del programa, no emitir
aviso de error
1: Interrumpir la ejecución del programa, emitir aviso
de error
8 Nº de hta. para supervisión Q330: Determinar si el
TNC debe realizar la supervisión de la herramienta:
(véase "Supervisión de herramientas" en pág. 100):
0: Supervisión inactiva
>0: Nº de hta. en la tabla de htas. TOOL.T
Ejemplo: Frases NC
5 TCH PROBE 427 MEDIR COORDENADA
Q263=+35 ;1ER PUNTO 1ER EJE
Q264=+45 ;1ER PUNTO 2º EJE
Q261=+5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q272=3 ;EJE DE MEDIDA
Q267=-1 ;DIRECCIÓN DE DESPLAZAMIENTO
Q260=+20 ;ALTURA SEGURIDAD
Q281=1 ;PROTOCOLO DE MEDIDA
Q288=5.1 ;MEDIDA MÁX.
Q289=4.95 ;MEDIDA MÍN.
Q309=0 ;PGM-STOP EN CASO DE ERROR
Q330=0 ;Nº HERRAMIENTA
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
