36 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D

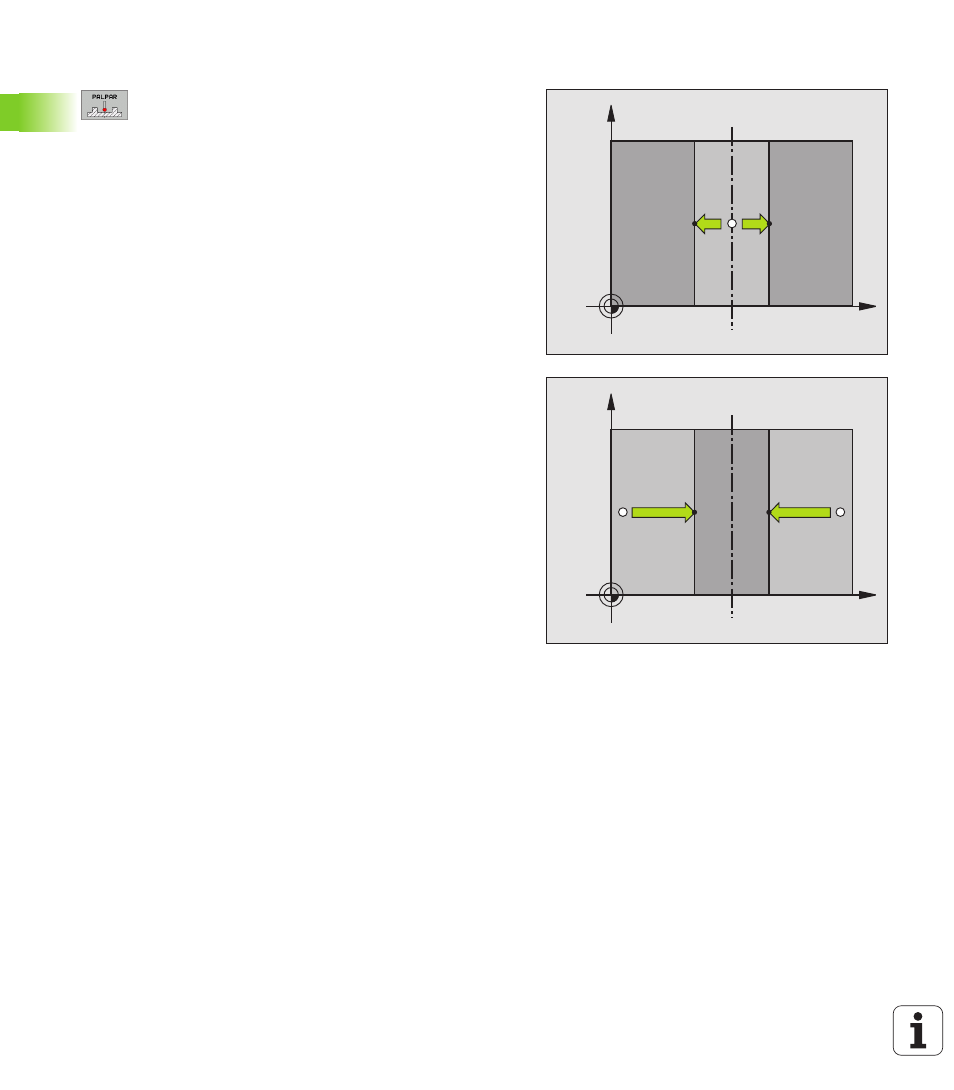

Eje central como punto de referencia
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR
8 Posicionar el palpador cerca del primer punto de
palpación
8 Seleccionar la dirección de palpación mediante
softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del segundo punto de
palpación
8 Palpación: Accionar el pulsador externo de arranque
START
8 Punto de referencia : Introducir las coordenadas del
punto de referencia en la ventana del menú, aceptar
con la softkey FIJAR PUNTO DE REF., o escribir los
valores en una tabla (véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero", pág. 26, ó véase "Escribir los valores de
la medición de los ciclos de palpación en una tabla de
presets", pág. 27)
8 Finalizar la función de palpación: Pulsar la tecla FIN
X
Y
X+ X–
X
Y
X– X+
