HEIDENHAIN iTNC 530 57
3.1 Medición aut
o
mática de la
posición inclinada de la pieza
Ajuste de la posición inclinada de la pieza
mediante el eje C (ciclo de palpación 405,
DIN/ISO: G405)

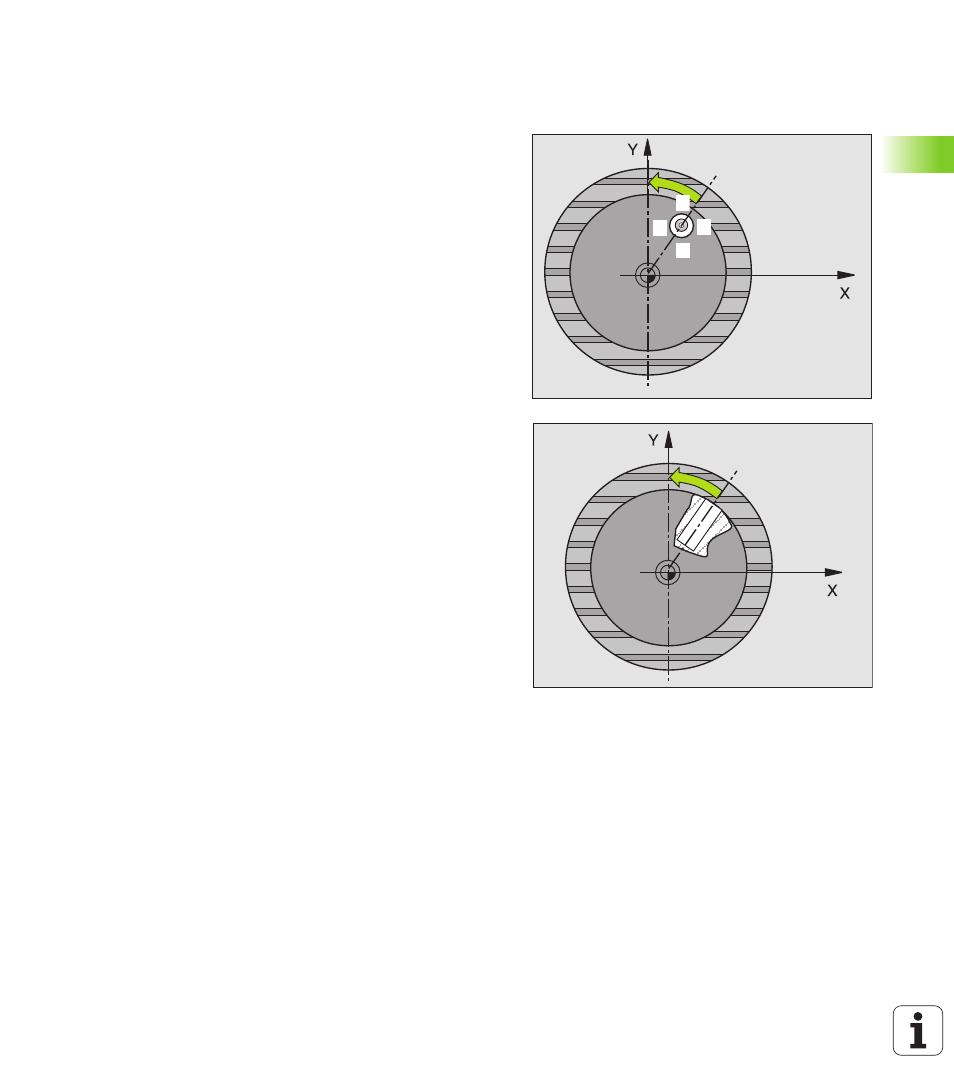

Con el ciclo de palpador 405 se determina
„ el desplazamiento angular entre el eje Y positivo del sistema de
coordenadas activo y la línea central de un taladro o
„ el desplazamiento angular entre la posición nominal y la posición real
de un punto central de taladro
El TNC compensa el desplazamiento angular determinado mediante el
giro del eje C. La pieza debe sujetarse de forma cualquiera a la mesa
circular, la coordenada Y del taladro debe ser positiva. Si mide el
desplazamiento angular del taladro con el eje de palpación Y (posición
horizontal del taladro) puede ser necesario ejecutar el ciclo varias
veces, puesto que mediante la estrategia de medición surge una
imprecisión de aproximadamente un 1% de la inclinación.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 22) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360). El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación y posiciona el palpador sobre el centro del
taladro calculado
5 Para finalizar el TNC posiciona el palpador de nuevo a la altura de
seguridad y posiciona la pieza mediante el giro de la mesa giratoria,
El TNC gira la mesa giratoria de tal forma que el punto central del
taladro tras la compensación - tanto en eje de palpador vertical
como horizontal - Se encuentra en la dirección del eje Y positivo o
en la posición nominal del punto central del taladro. La desviación
angular medida también está disponible en el parámetro Q150.
