3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

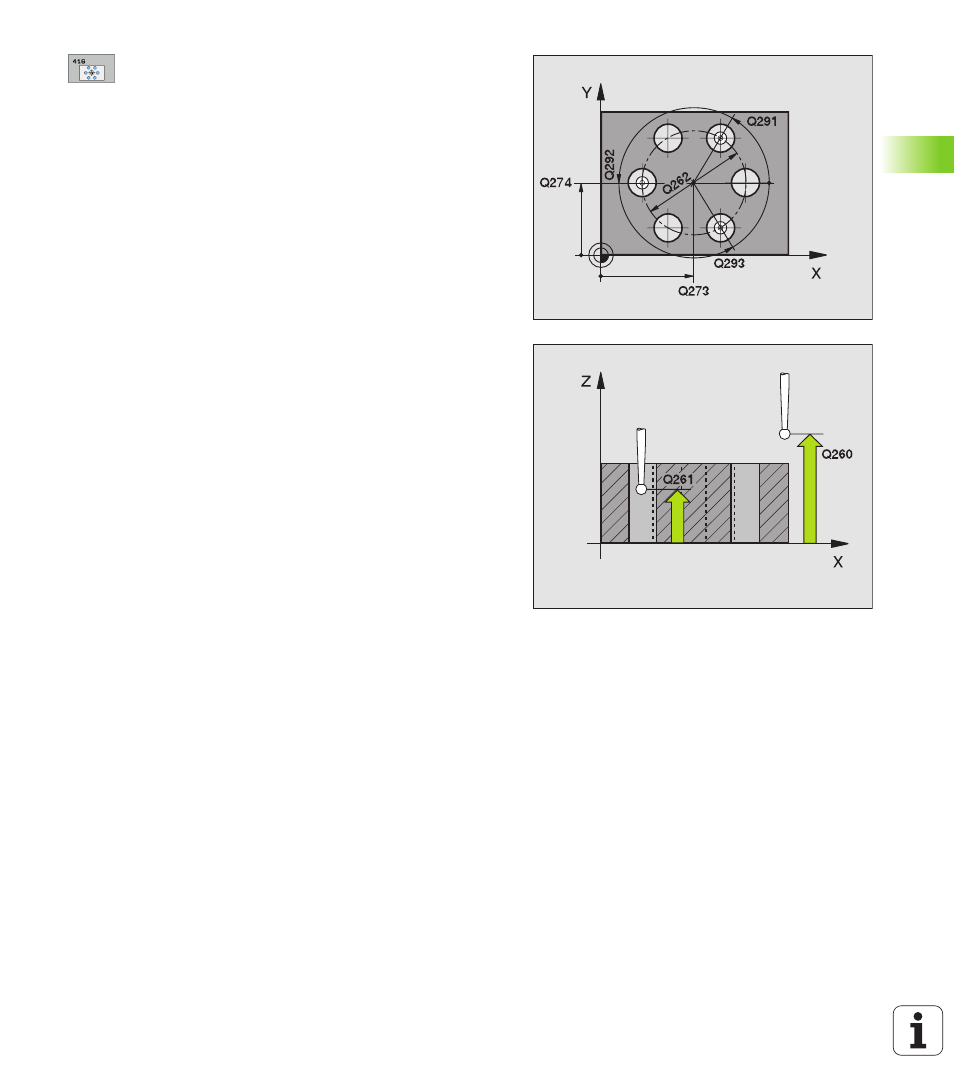

8 Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado
8 Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje transversal
del plano de mecanizado
8 Diámetro nominal Q262: Introducir el diámetro
aproximado del círculo de taladros. Cuanto menor es
el diámetro de taladro, más preciso debe ser el
diámetro nominal introducido
8 Angulo 1er taladro Q291 (valor absoluto): Angulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado
8 Angulo 2º taladro Q292 (valor absoluto): Angulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado
8 Angulo 3er taladro Q293 (valor absoluto): Angulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8 Número del punto cero en la tabla Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
círculo de taladros. Al introducir Q305=0 el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra en el centro
del círculo de agujeros
8 Nuevo pto. de ref. en el eje principal Q331 (valor
absoluto): Coordenada en el eje principal, sobre la
cual el TNC fija el centro calculado del círculo de
taladros.
Ajuste inicial = 0
8 Nuevo pto. ref. en el eje auxiliar Q332 (valor
absoluto): Coordenada en el eje auxiliar, sobre la cual
el TNC fija el centro calculado del círculo de taladros.
Ajuste inicial = 0
