HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles - Manual (Página 88)

88 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

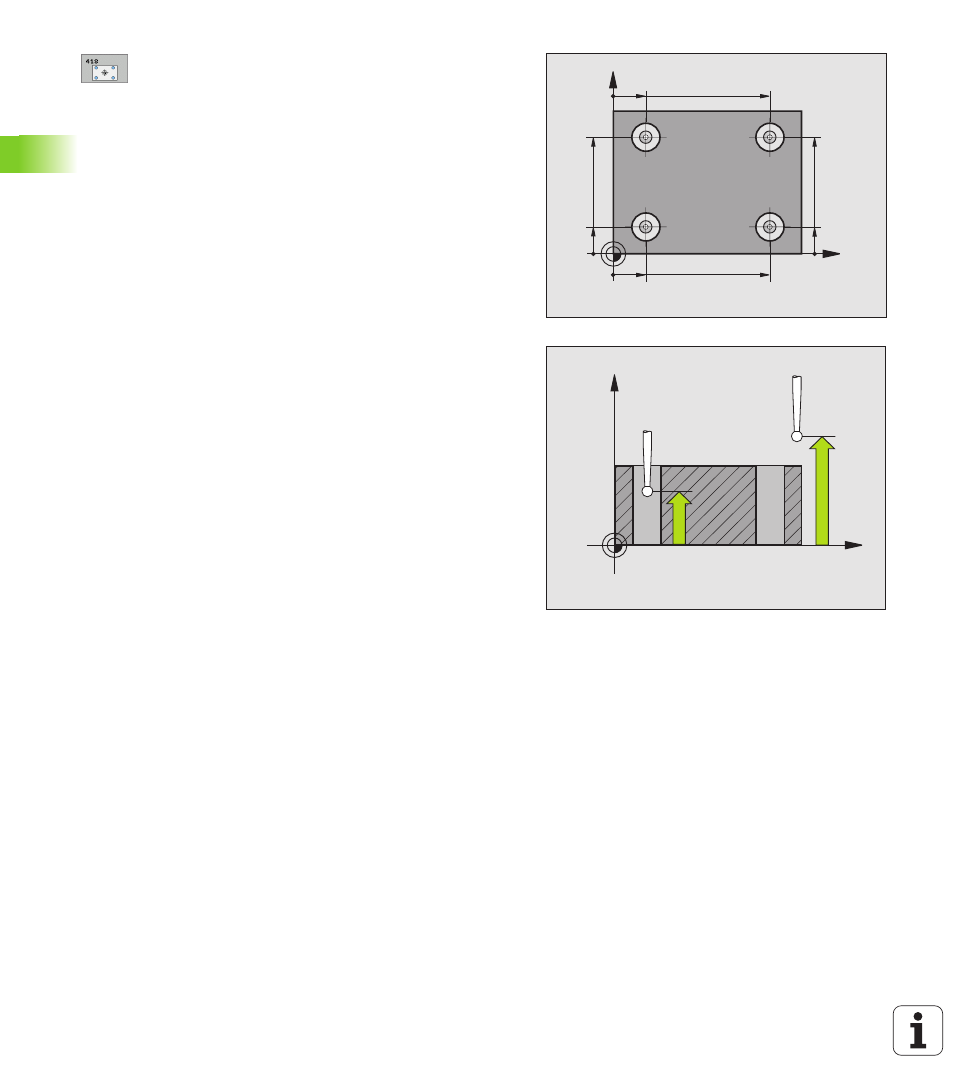

8 1er centro taladro eje1 Q268 (valor absoluto): Punto
central del 1er taladro en el eje principal del plano de
mecanizado
8 1 centro 2º eje Q269 (valor absoluto): Punto central
del 1er taladro en el eje auxiliar del plano de
mecanizado
8 2º centro 1er eje Q270 (valor absoluto): Punto central
del 2º taladro en el eje principal del plano de
mecanizado
8 2 centro 2º eje Q271 (valor absoluto): Punto central
del 2º taladro en el eje auxiliar del plano de mecanizado
8 3er centro 1er eje Q316 (valor absoluto): Punto
central del 3er taladro en el eje principal del plano de
mecanizado
8 3 centro 2º eje Q317 (valor absoluto): Punto central
del 2º taladro en el eje auxiliar del plano de
mecanizado
8 4º centro 1er eje Q318 (valor absoluto): Punto central
del 4º taladro en el eje principal del plano de
mecanizado
8 4 centro 2º eje Q319 (valor absoluto): Punto central
del 4º taladro en el eje auxiliar del plano de
mecanizado
8 Altura de la medición en el eje del palpador Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
