92 II Información técnica
II - 2 Ajust
e
s de Instalación

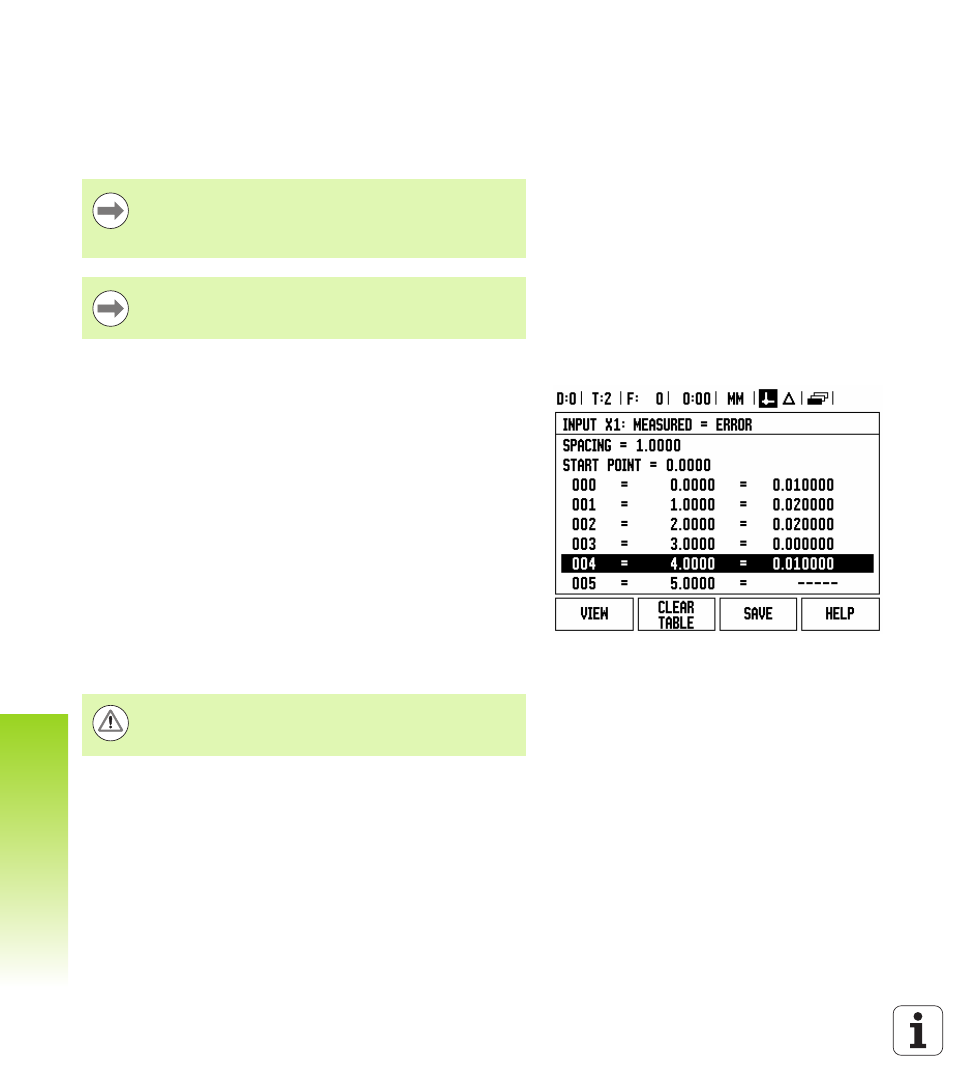

Compensación del error no lineal
La compensación de error no lineal se aplica en caso de que las
medidas comparadas con un patrón de referencia tengan desviaciones
que oscilen de forma variable. Los valores de corrección son
calculados y se introducen en una tabla. El ND 780 admite hasta un
total de 200 puntos por eje, El valor del error entre dos puntos de
corrección consecutivos se calcula con una interpolación lineal.
Proceso de ajuste para Error no lineal
 El encoder tiene una dirección de contaje inherente. Esta no tiene
que reflejar la dirección de contaje definida por el usuario y sólo será
utilizada para determinar la compensación del error no lineal.
Para establecer la dirección de contaje inherente de cualquier
encoder instalado o de un eje indicado completar lo siguiente:
 Abrir el formulario de Ajuste del encoder y seleccionar el encoder en
el eje que tiene que ser direccionado.
 Desplazarse con el cursor hacia abajo hasta resaltar la dirección de
contaje.
 Utilizar la softkey POSITIVA/NEGATIVA y selccionar Positiva. Pulsar
enter.
 Mediante la tecla C regresar al menú principal
 Desplazar el eje en el que el encoder está montado y anotar la
dirección del movimiento requerido para la dirección positiva.
 Acaba de estabelcerser la dirección de contaje inherente del
encoder.
La compensación de error no lineal sólo está disponible en
sistemas de medida con marcas de referencia. Si se ha
definido una compensación de error no lineal, ésta no se
aplica hasta que se pasa por las marcas de referencia.
La compensación del error no lineal debe tener valores
añadidos utilizando la dirección postiva inherente a los
encoders como en la versión de software 1.1.3.
Los encoders con una única marca de referencia deben
sobrepasar la misma marca de referencia cada vez que se
conecte el DRO.
