68 I Modo de Empleo
I - 3 Oper
aciones específicas par
a
fr
esado

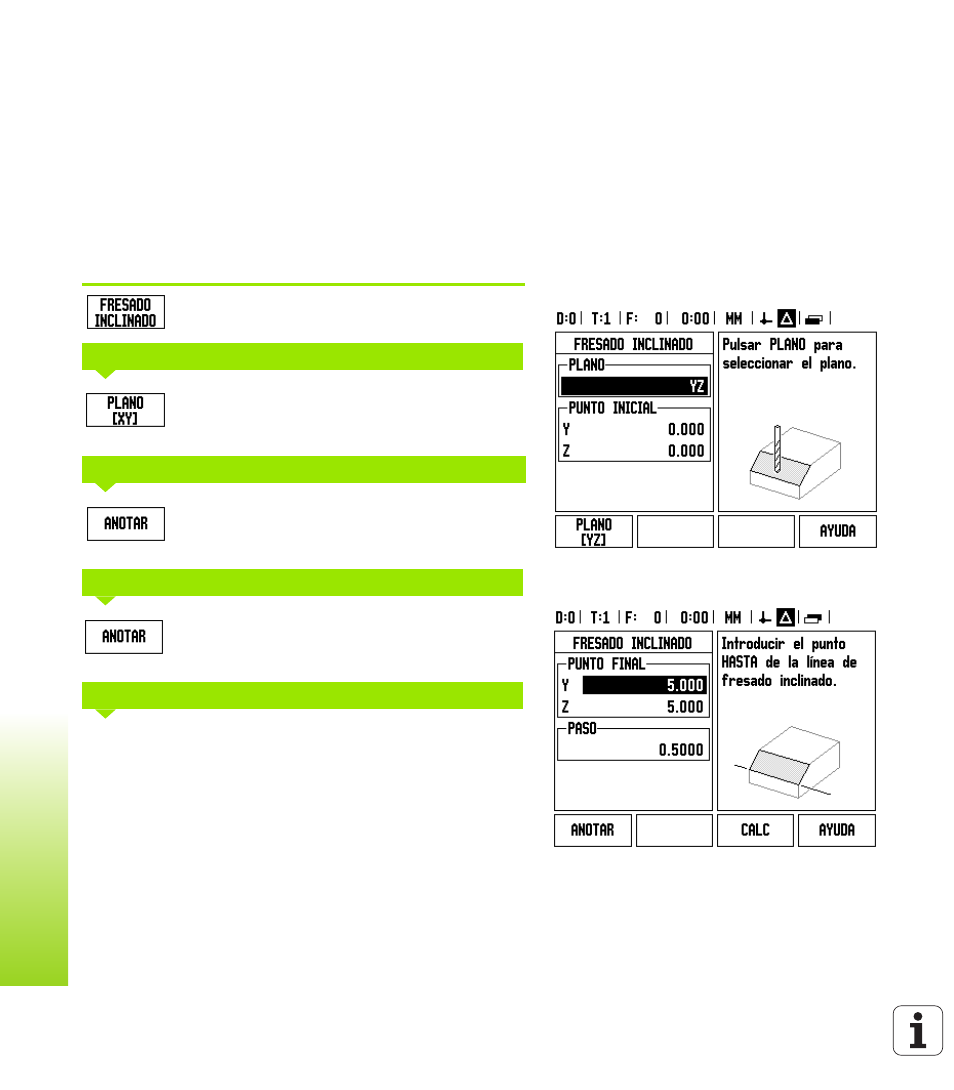

Softkey Fresado inclinado
Información necesaria:
 Plano: El eje en el que se desplazará la herramienta
 Punto de inicio: comienzo de la línea
 Punto final: final de la línea
 Paso: (opcional) distancia que se mueve la herramienta entre
cada corte
 La trayectoria de corte se define bien con una dirección positiva o
negativa segun cual sea la disposición de los puntos de inicio y final.
1er paso: introducir los datos
Pulsar la Softkey FRESADO INCLINADO para abrir el
formulario de introducción e introducir los datos.
Pulsar repetidamente la softkey PLANO hasta que se
visualice el plano correcto acompañado de un gráfico
del mismo.
Introducir las coordenadas del punto inicial o pulsar
ANOTAR para fijar la coordenada en la posición
actual.
Introducir las coordenadas del punto final o pulsar
ANOTAR para fijar la coordenada en la
posición actual.
Introducir la medida del paso (opcional). Esta es la
profundidad de corte para cada pasada a lo largo de
la línea.
SELECCION DE PLANO
PUNTO INICIAL
PUNTO FINAL
PASO
