ND 780 91
II - 2 Ajust
e
s de Instalación

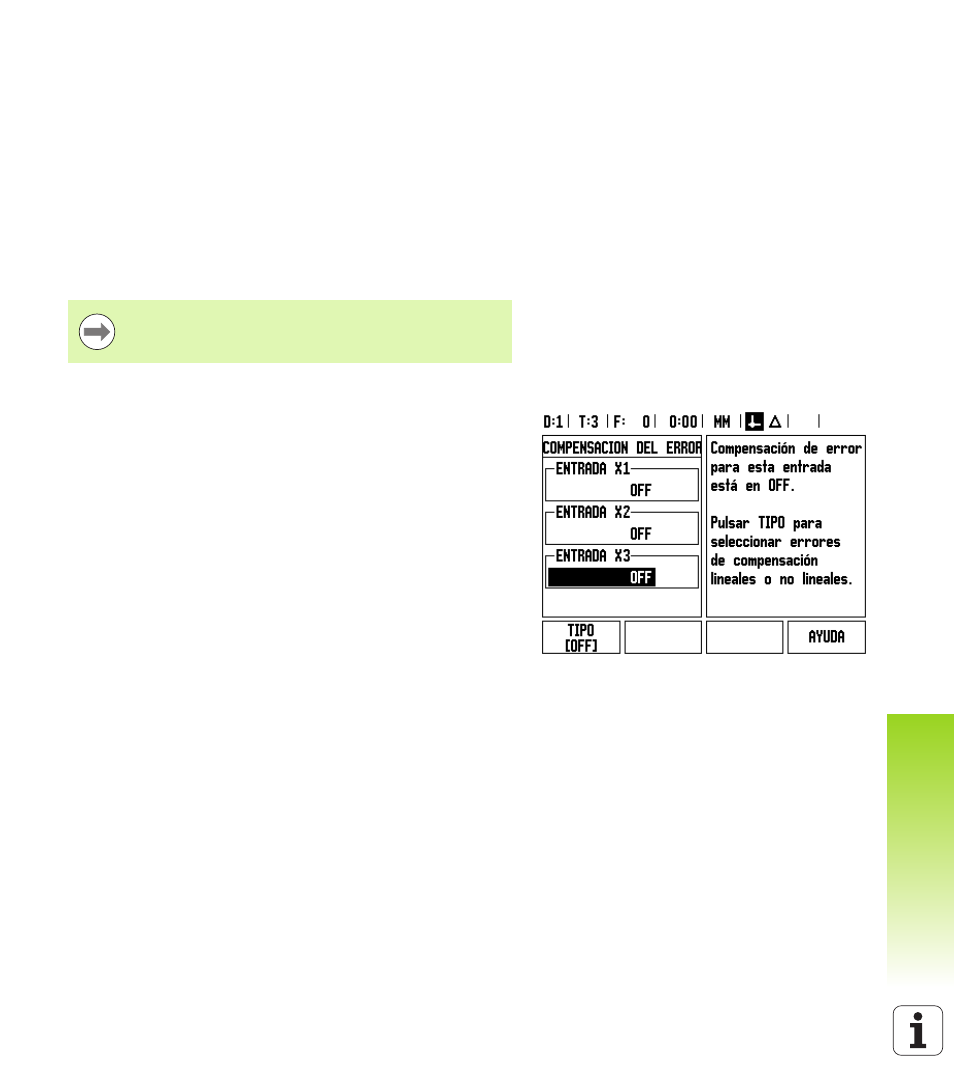

Compensación del error
El recorrido de una herramienta de corte determinado por un sistema
de medida no se corresponde siempre con la distancia recorrida
realmente por la herramienta. El error de elevación del cabezal o la
flexión y el sistema basculante de los ejes pueden provocar tales
errores de medición. Este error puede ser tanto lineal como no lineal.
Se puede determinar estos errores con un sistema de medida
comparativo, p.ej., con el VM 101 de HEIDENHAIN o con bloques de
calibración. Con un análisis del error se puede determinarse el tipo de
compensación del error requerida (lineal o no lineal).
El ND 780 ofrece la posibilidad de compensar estos errores. Para cada
sistema de medida (en cada eje) se puede programar una
compensación del error propia.
Compensación del error lineal
Una compensación del error lineal puede ser aplicada si resulta que,
en la medición comparada con un sistema de referencia, existe una
desviación lineal en el total de la longitud de medición. Esta desviación
puede ser compensada mediante cálculos con un único factor de
corrección.
Para el cálculo de la compensación del error lineal se utiliza la siguiente
fórmula:
Factor de corrección LEC = ((S – M) / M) x 10
6
ppmsiendo:
Ejemplo:
Si la longitud medida por el sistema de referencia es 500 mm y el
sistema de medida lineal en el eje-X es 499.95, resulta un factor
de corrección de 100 ppm (partes por millión) para el eje X-.
LEC = ((500 – 499.95) / 499.95) x 10 6 ppm = 100 ppm (redondeado
al número entero más cercano).
 Una vez calculada, la información del error del sistema de medida es
introducida directamente. Pulsar la softkey TIPO para seleccionar la
compensación LINEAL.
 Introducir el factor de corrección en partes por millón (ppm) y pulsar
la tecla ENTER.
La compensación del error está sólo disponible cuando se
utilizan sistemas de medida lineales.
S longitud medida con referencia estándar
M longitud medida con sistema de medida en el eje
