Softkey Preset
La funcionalidad de la softkey Preset ya ha sido descrita con
anterioridad en este manual (Ver "Softkey Preset" en la página 52). La
explicación y los ejemplos en estas páginas están basadas en una
aplicación para fresado. Los elementos básicos de estas explicaciones
son los mismos para las aplicaciones de torneado salvo dos
excepciones; Variaciones del Diámetro de la Herramienta (R+/-) y las
entradas de Radio vs. Diámetro.
Las variaciones de longitud del diámetro de la herramienta no tienen
ninguna aplicación en herramientas para torneado, por lo que esta
funcionalidad no está disponible mientras se determinan los presets
de torneado.
Durante el torneado, los valores de entrada pueden ser o valores de
radio o valores de diámetro. Es importante asegurarse que las
unidades que están siendo introducidas para el preset concuerdan con
el estado que el visualizador utilice en ese momento. Un valor de
diámetro se visualiza con un símbolo Ø. El estado de la visualización
puede cambiarse usando la softkey RX (ver abajo).
Softkey RX (Radio/Diámetro)
Los planos para las piezas del torno ofrecen normalmente valores de
diámetro. El ND 780 ofrece la posibilidad de visualizar tanto el radio
como el diámetro. Si el diámetro está siendo visualizado, el símbolo de
diámetro (Ø) se muestra junto al valor de la posición.

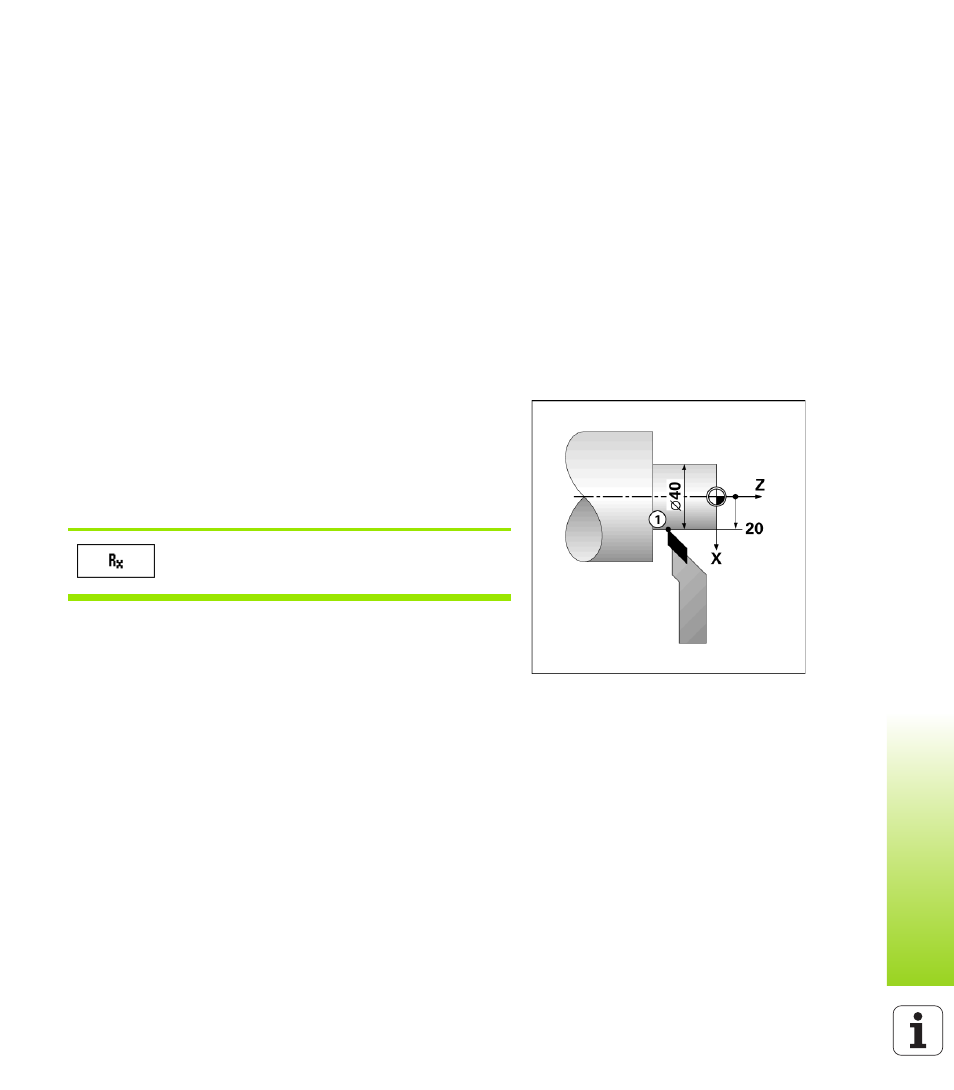

Ejemplo: Visualización del radio, posición 1 X = 20 mm
Visualización del diámetro, posición 1 X = Ø 40 mm
Pulsar la Softkey RX para conmutar entre
visualización del radio y visualización del diámetro.
