84 II Información técnica
II - 1 Instalación y conexión eléctr
ica
Conexión de los sistemas de medida
El ND 780 puede ser usado con sistemas de medida lineales y
rotativos HEIDENHAIN con señales de salida sinusoidales (11µA
PP
o
1V
PP
). Las entradas para sistemas de medida existentes en el panel
posterior están identificadas como X1, X2 y X3.
El cable de conexión no debe de exceder de 30 m (100 pies) de
longitud.

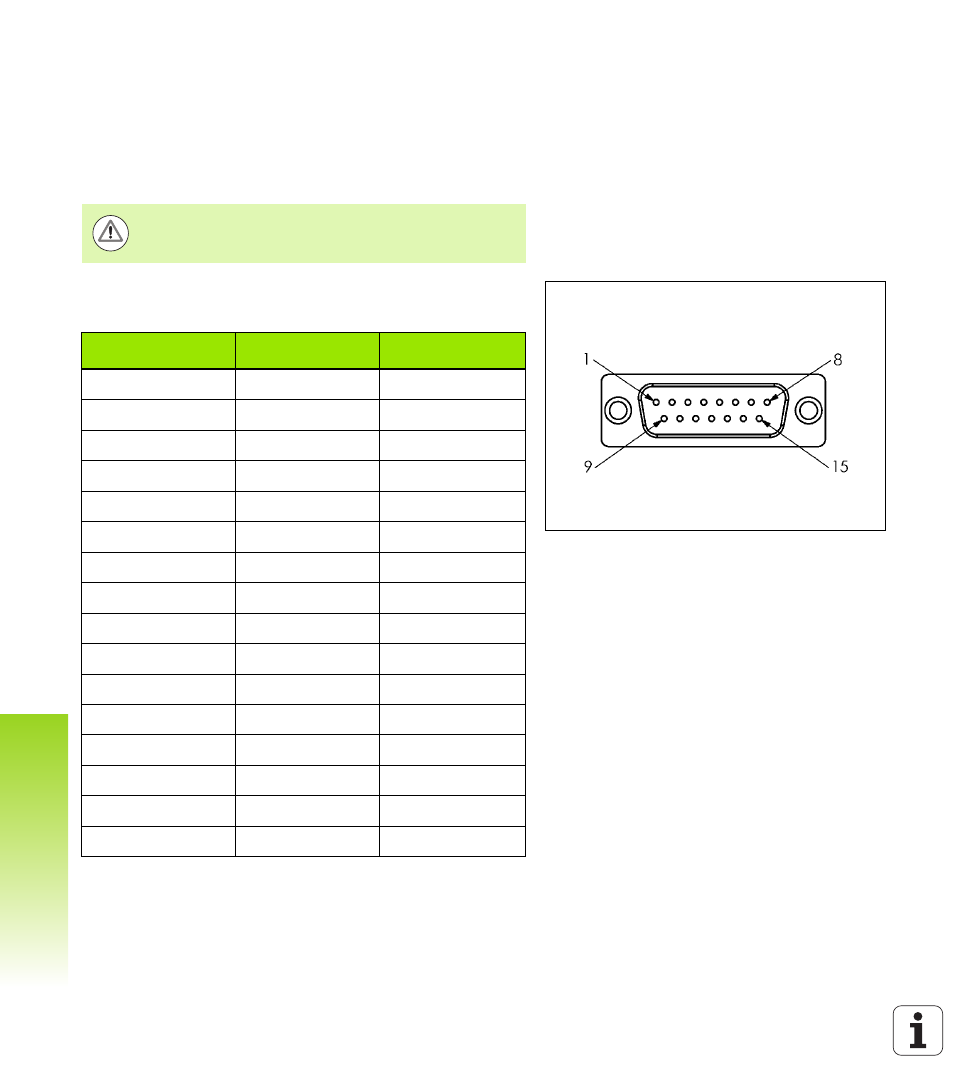

Distribución de pines para entradas de encoder.
No establezca ni interrumpa ninguna conexión mientras la
unidad esté conectada a la corriente.
Subconector D 15
pines Señal de entrada
11µApp Señal de entrada
1 Vpp
1 AC 5 V AC 5 V
2 0 V 0 V
3 I
1
+ A+
4 I
1
- A-
5 / /
6 I
2
+ B+
7 I
2
- B-
8 / /
9 / Sensor AC 5 V
10 I
0
+ R+
11 / Sensor 0 V
12 I
0
- R-
13 Protección interna /
14 / /
15 / /
Casilla Malla externa
